（13）将千斤顶安装到梯形架边缘处。注意：在梯形架和千斤顶之间放入木块。
      （14）断开搭铁线，然后拆下发动机底座支架（如图10中A所示）。

      （15）为释放张紧力，逆时针转动驱动皮带张紧器，然后拆下驱动皮带（如图11中A所示）。

      （16）拆下惰轮（如图12中A所示和驱动皮带张紧器（如图12中B所示。

    注意：张紧器皮带轮虫黝淦有左螺纹。
      （17）拆下水泵轮（如图13中A所示），曲轴皮带轮（如图13中B所示）和发动机支撑支架（如图13中C所示）。

    注意：当安装或拆下曲轴减震多级皮带时有两种方法把持住环形齿轮。
    ①在拆下启动机之后安装SST（09231-3K000）来把持住环形齿轮，如图14所示。在拆下防尘罩之后安装SST（09231-3D000）来把持住环形齿轮。

    ②拆下梯形架低端的防尘罩（如图15中A所示）和松开变速器两个装配螺栓（如图15中B）所示。

    ③调整托架螺母的长度（如图16中A所示）以便托架的前盘（如图16中B所示）能放入到环形齿轮（如图16中C所示）齿槽里。

    ④调整连接器（如图16中D所示）的角度以便变速器两个装配螺栓可以迅速紧固到原始装配孔内。
    ⑤用两个变速器差速器装配螺栓和垫圈安装SST（09231-3D100）。拧紧螺栓和托架和连接器的螺母，如图17所示。

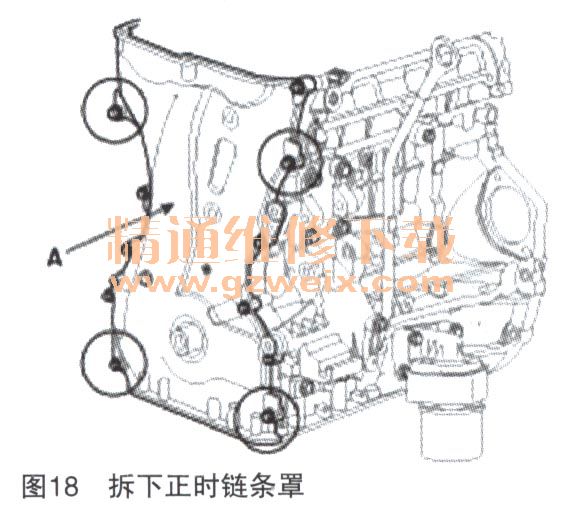

      （18）在正时链条罩和汽缸体之间轻轻地撬开并拆下正时链条罩（如图18中A所示）。注意：小b不要损坏汽缸体、汽缸盖和正时链轮罩的连接表面。

      （19）曲轴键需要跟主轴承盖的接合表面对齐。因此，1缸活塞应放在压缩冲程的上止点位置。注意：在拆下正时链条之前，在链轮底板上用个标志标记上正时链条，因为链条上止点的标志可能会被抹掉。
      （20）在压缩正时链条张紧器之后安装一个调整销，如图19所示。

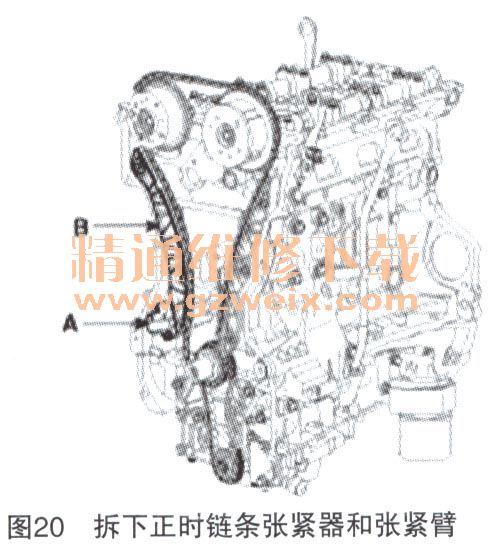

      （ 21）拆下正时链条张紧器（如图20中A所示）和正时链条张紧臂（如图20中的B所示）。

    （22）拆下正时链条。

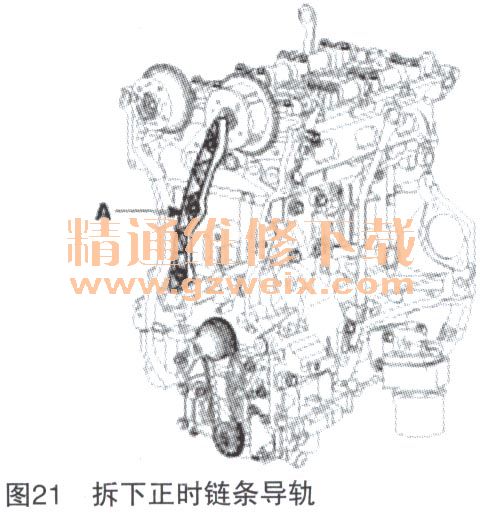

    （23）拆下正时链条导轨（如图21中A所示）。

    （24）拆下正时链条喷油嘴（如图22中A所示）。

    （25）拆下曲轴链条链轮（如图22中B所示）。
    （26）拆下平衡轴链条。
