三、安装方法
      （1）安装平衡轴链条。
      （2）安装曲轴链条链轮。
      （3）安装正时链条喷油嘴。拧紧力矩：7.8～9.8N·m。
      （4）调整曲轴，以便曲轴的键（如图23中A所示）和主轴承盖的接合面对齐。放置进气和排气凸轮轴总成以便进气和排气连续可变进气正时链轮的上止点标记B（如图23中B所示）和汽缸体上表面对齐。因此，1缸活塞应放在压缩冲程的上止点位置。

      （5）安装正时链条导轨。拧紧力矩：9.8～11.6N·m。

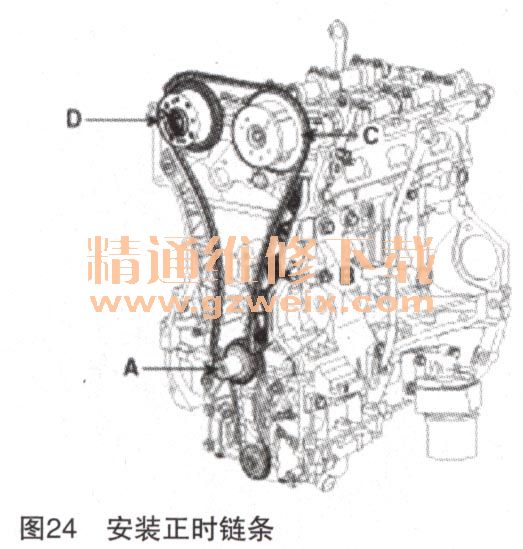

      （6）安装正时链条。按下列的步骤，不能马虎地在每个凸轮轴和曲轴之间安装正时链条。曲轴链轮A→正时链条导轨B→进气连续可变气门正时链轮C→排气连续可变气门正时链轮D，如图24所示。

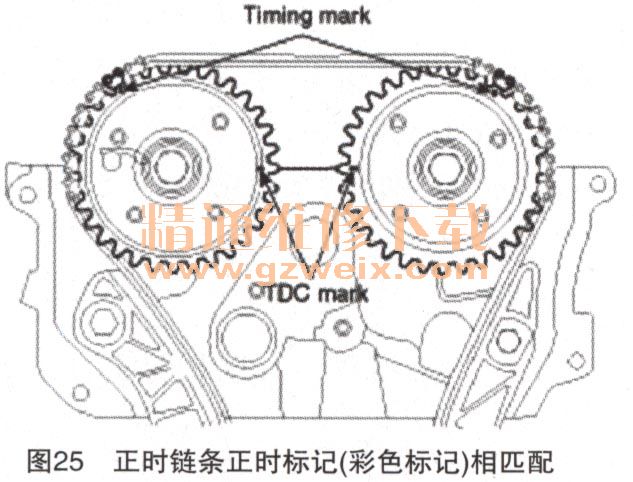

    注意：安装正时链条，每个链轮的正时标记应该与正时链条正时标记（彩色标记）相匹配，如图25所示。

      （7）安装正时链条张紧臂。拧紧力矩：9.8～11.8N·m。
      （8）安装正时链条自动调整张紧器和拆下定位销。拧紧力矩：9.8～11.8N·m。
      （9）在按正常方向（从前部看顺时针方向）旋转曲轴两圈之后，确认正时标记是否正确。
      （10）安装正时链条罩。
    ①用密封膏刮刀除掉密封表面上所有的旧的密封杂质。
    ②位于链条盖和部件（汽缸盖、汽缸体和下部油盘）上的密封膏必须远离发动机机油等其他油液。

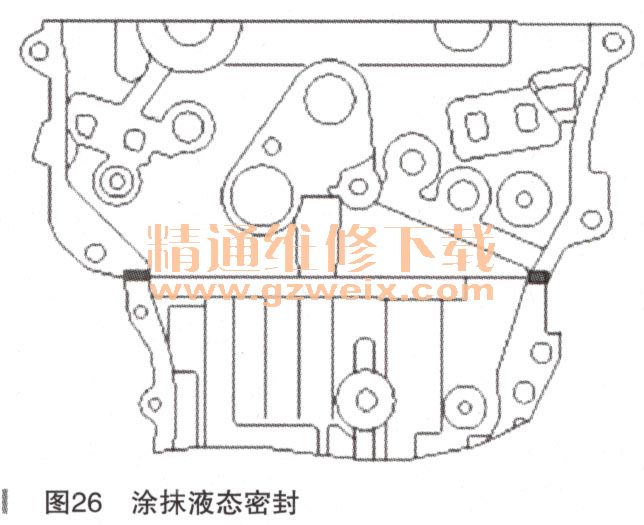

    ③装配正时链条盖之前，在汽缸盖和汽缸体之间的缝隙上涂抹液态密封胶5900H或者1217H，如图26所示。必须在涂抹密封膏后5 min内装配部件。密封胶宽度：3.0mm。

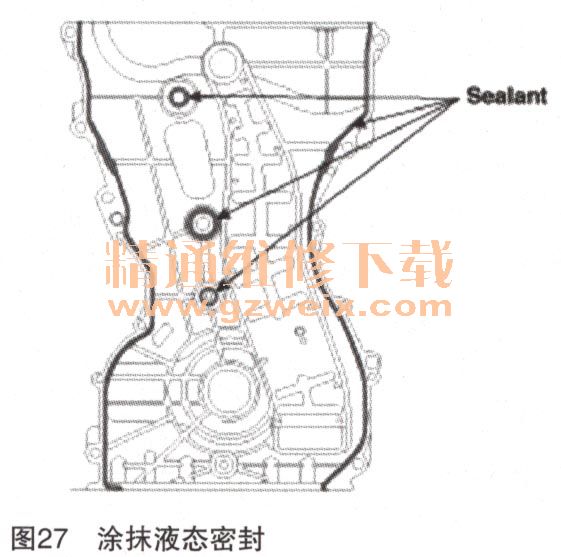

    ④在正时链条盖上涂抹液态密封膏5900H后，必须在涂抹密封膏后5 min内装配部件，必须涂抹均匀，如图27所示。密封膏宽度：3.0mm。

    ⑤使用汽缸体上的定位销和正时链盖上的孔，可以精确装配正时链盖。拧紧力矩：M6 :7.84～9.8N·m;M818.6～22.5N·m。注意：装配30min内不要运转发动机或操作压力测试。
      （11）安装发动机支撑支架。拧紧力矩：M10: 39.2～44A N·m;M8：19.6～24.5N·m。
      （12）安装曲轴皮带轮。拧紧力矩：166.6～176.4N·m。
    注意：当安装或拆下曲轴减震多级皮带时有两种方法把持住环形齿轮。
    在拆下启动机之后安装SST（09231～3K000）来把持住环形齿轮。在拆下防尘罩之后安装SST（09231～3D000）来把持住环形齿轮。
    ①拆下梯形架低端的防尘罩和松开变速器两个装配螺栓B。
    ②调整托架螺母的长度以便托架的前盘能放入到环形齿轮的齿槽里。
    ③调整连接器的角度以便变速器两个装配螺栓可以迅速紧固到原始装配孔内。
    ④用变速器两个装配螺栓和盘安装SST（09231～3D 100）。拧紧固螺栓和托架和连接器的螺母。
      （13）安装水泵皮带轮。拧紧力矩：7.8～9.8N·m。
      （14）安装驱动皮带张紧器和张紧器皮带轮。拧紧力矩：53.9～63.7N·m。
      （15）安装惰轮。拧紧力矩：53.9～63.7N·m。注意：张紧器皮带轮螺栓是左旋。
      （16）安装空调压缩机支架。拧紧力矩：19.6～23.5N·m。
      （17）安装压缩机下面螺栓。拧紧力矩：19.6～24.5N·m。
      （18）安装驱动皮带。曲轴皮带轮→空调皮带→交流发电机皮带→惰轮→动力转向泵皮带轮→惰轮→水泵轮→张紧器皮带轮。顺时针转动自动张紧器。张紧器转动时，将驱动皮带安装到自动调整张紧器上，然后释放张紧器。
      （19）安装发动机底座支架和连接上搭铁线。拧紧力矩：螺栓和螺母：63.8～83.4N·m。螺母：78.5～107.9N·m。
      （20）安装油底壳。
    ①用密封刮刀，去除所有接合表面的密封材料。
    ②在装配油底壳之前，在油底壳上涂抹液体密封膏5900H，在涂抹密封胶5min内必须完成所有的装配过程，如图28所示。密封膏类型：乐泰5900H或同类产品。密封宽度：3.0mm。

    ③安装油盘。均匀地拧紧每个螺栓。拧紧力矩：M9（如图29中B所示）：30.4～34.3N·m. M6（如图29中C所示）：9.8～11.8N·m。

    注意：在装配完成后，在发动机加注机油之前需要等待至少30min。必须更换新的油底螺栓垫片。
    （21）安装汽缸体盖罩。
    ①在正时链条罩和汽缸体的上表面硬化密封胶必须要在安装之前除掉。

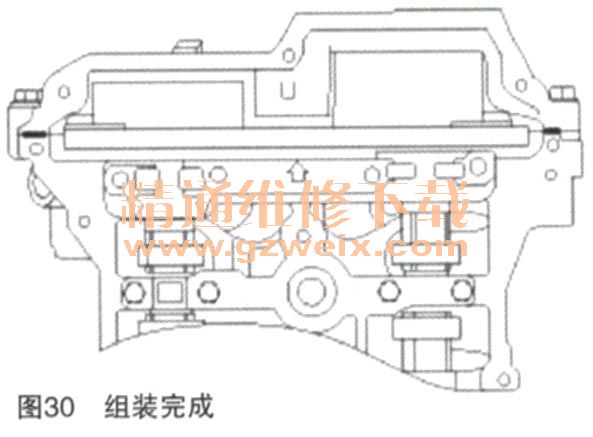

    ②在涂抹密封胶后，必须在5min内装配完成组装，如图30所示。密封宽度：2.5mm。

    ③按数字顺序安装汽缸体罩上的螺栓，如图31所示。
    拧紧力矩：第一步：3.9～5.9N·m。第二步：7.8～9.8N·m。

    注意：不要重新使用旧的汽缸盖垫片。在汽缸盖装配完成之后，30min内不要进行点火或压力测试。
      （ 22）安装点火线圈。拧紧力矩：3.9～5.9N·m
      （23）连接曲轴通风装置管。
      （24）连接点火线圈的连接器A和排气凸轮轴位置传感器连接器B。
      （25）安装下面的罩和侧面的罩。拧紧力矩：9.8～11.8N·m
      （26）安装空气滤清器总成。
    ①安装空气滤清器总成，然后连接空气进气管。拧紧力矩：管夹螺栓：2.9～4.9N·m；空气滤清器总成螺栓：7.8～9.8N·m。
    ②连接通风管和软管。
    ③安装空气防尘罩。
      （27）安装发动机罩。
      （28）连接蓄电池负极接线柱。
