2006～2009年英菲尼迪FX45 4.5L VK45DE发动机正时校对方法

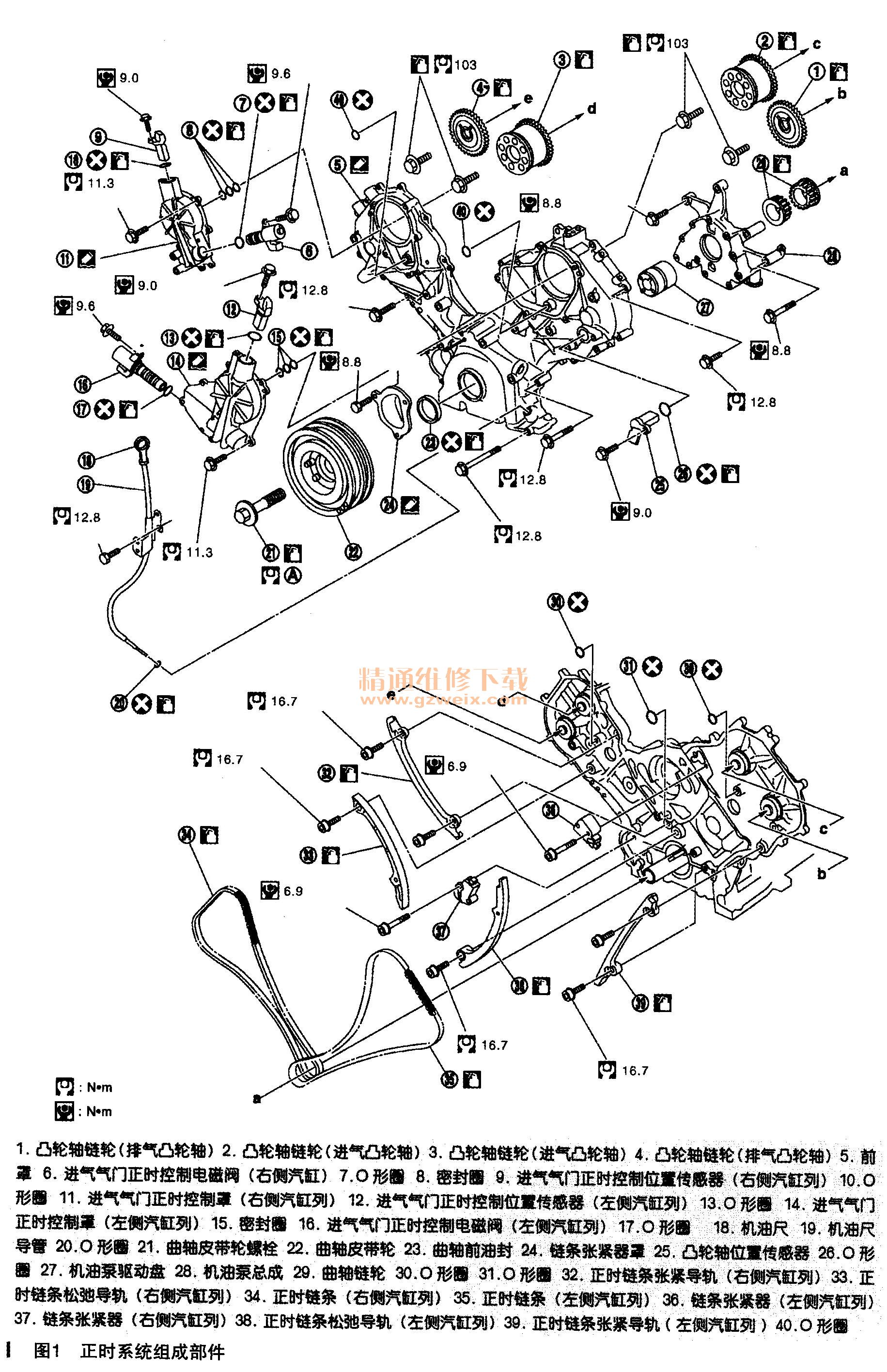

    一、正时系统组成部件如图1所示。

    二、拆卸与安装方法
    1．拆卸方法
    （1）从车辆上拆下发动机总成。
    （2）按下列叙述和相关说明拆下如下部件：
    ①马区动皮带自动张紧器和惰轮。
    ②节温器外壳和管路。
    ③点火线圈。
    ④摇臂罩。

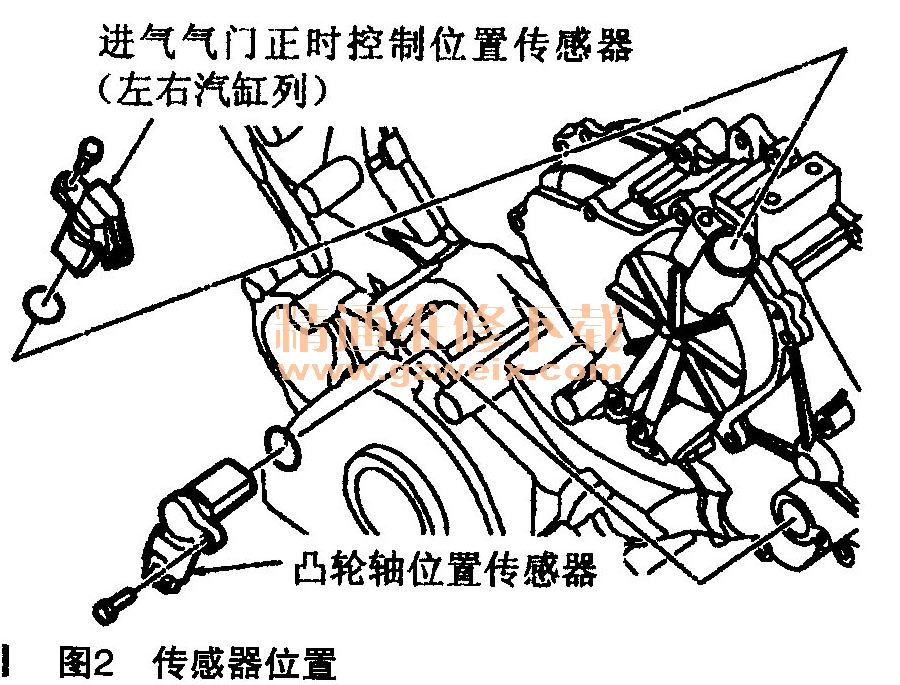

    （3）若有必要，拆下进气气门正时控制位置传感器（左右汽缸列）和进气气门正时控制罩和前罩上凸轮轴位置传感器，如图2所示。

    注意：操作时一定要注意防止震动和掉落。不要分解传感器。
    （4）若有必要，从进气气门正时控制罩上拆下进气气门正时控制电磁阀。
    注意：
    ①操作部件和其他部件时一定注意防止掉落和震动。
    ②不要分解。
    ③不要让金属粉末戮在传感器顶端磁体。
    ④不要将传感器放置在有磁场或磁性的位置上。
    （5）按如下操作拆下进气气门正时控制罩：

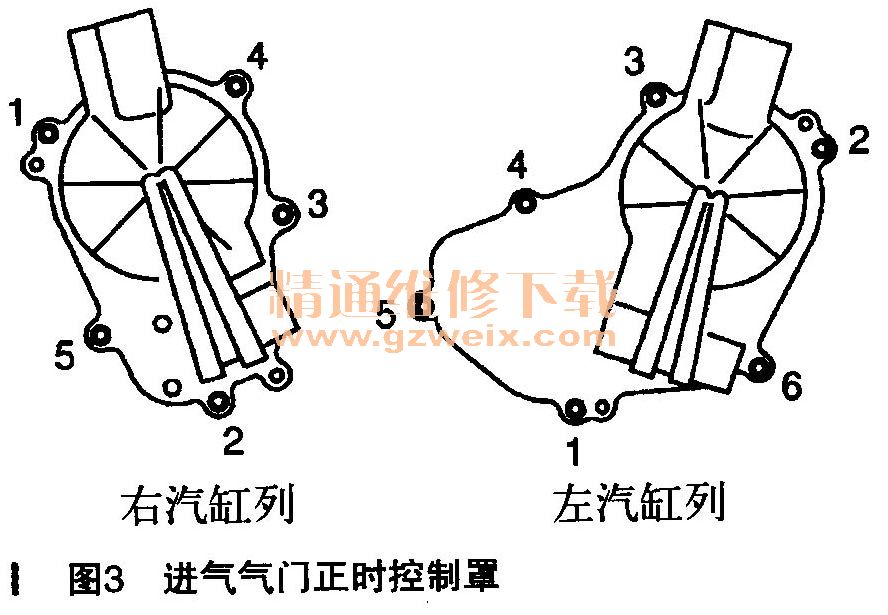

    ①按如图3所示相反的顺序松开和拆下装配螺栓。

    ②使用密封圈专用工具（SSTKV10111100）剪断液态密封膏。注意：操作时小心不要损坏接合表面。保持水平拔出罩，罩里面的部分和进气凸轮轴链轮中心是啮合的。
    （6）拆下前罩上。形圈，如图4所示。

    （7）如下操作获得1缸活塞压缩行程上止点位置：
    ①顺时针转动曲轴皮带轮，使上止点的可识别切口（没有的用颜色做标记）和前罩正时指示器对齐，如图5所示。

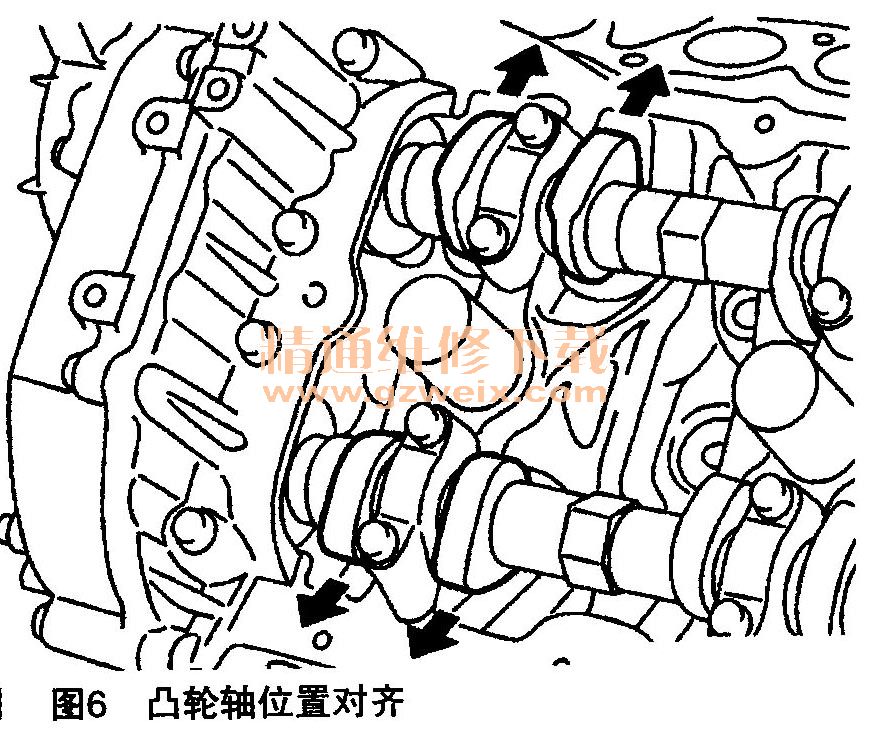

      ②确保1缸（发动机左侧汽缸列前部）的进气和排气凸轮轴的凸缘位于如图6所示的位置。若不是，转动曲轴一圈（360°）然后按如图6所示位置对齐。

      （8）按如下操作拆下曲轴皮带轮：
      ①拆下后盖板，然后安装环形齿圈止动器（SST ），如图7所示。

    ②松开曲轴皮带轮螺栓，然后用双手将曲轴皮带轮拔出。
    注意：不要拆下曲轴皮带轮螺栓，让曲轴皮带轮螺栓保持松的状态能保证拆下的曲轴皮带轮不会掉下来。在曲轴皮带轮前部不要拆下平衡锤（内六角螺栓）。
    （9）拆下油底壳和机油滤清器。
    （10）按如下操作拆下前罩：
    ①如图8所示按相反的顺序松开装配螺栓。

    ②使用密封圈专用工具（SSTKV10111100）剪断液态密封膏。
      注意：操作时一定小心不要损伤接合表面。在拆装后，小心地仔细检查前罩以防翘起、倾斜或成角度弯曲。
    （11）用合适的工具从前罩上拆下前油封。拆装时用螺丝刀。注意：小心不要损伤前罩。
    （12）从汽缸盖和汽缸体（左右汽缸列）上拆下O形圈，如图9所示。

    （13）从前罩上拆下链条张紧器罩。使用密封圈专用工具（SSTKV10111100）剪断液态密封膏。
    （14）拆下机油泵驱动垫圈。
    ①在前表面的两个螺栓孔安装螺栓（M6 ×间距1.0mm ）。用合适拉力器，从曲轴上把机油泵垫圈拉出来，如图10所示。注意：在两个螺栓孔的中心尺寸是33mm。
