(15)拆下机油泵。
(16)如下操作拆下左侧正时链条张紧器:
注意:为了拆下正时链条和相关的部件,先从左侧汽缸列开始,右侧的和左侧的拆卸工序是一样,所以被省略掉。

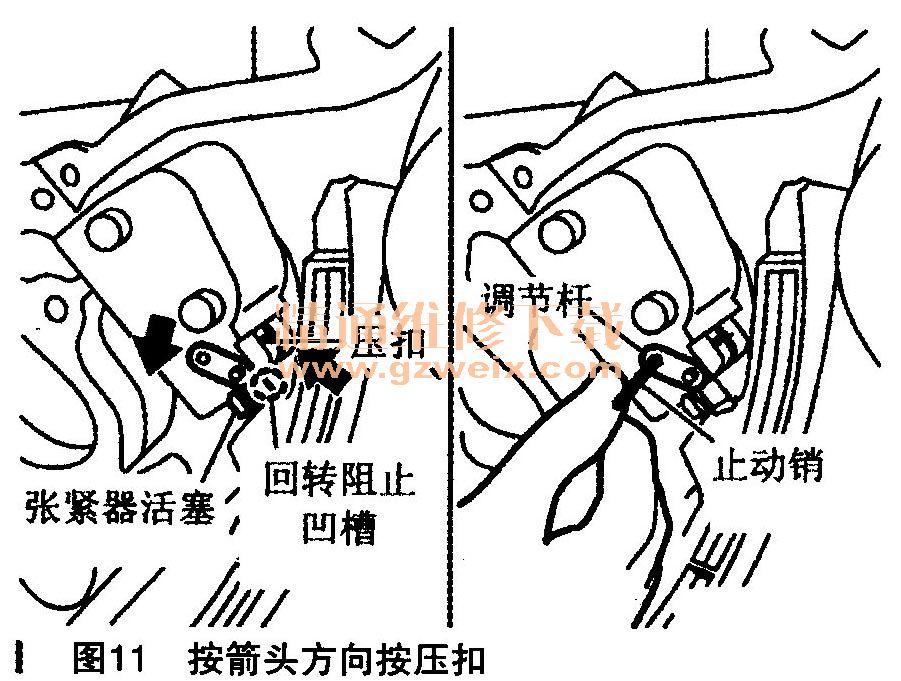

①按箭头方向按压扣(或按箭头方向转动调节杆),以便解锁锁止的凹槽来停止张紧器活塞回转,如图11所示。轻轻压张紧器活塞来释放张紧器弹簧力。

②推进张紧器活塞,使控制杆的孔和泵主体孔对齐。
③插入止动销(直径0.5mm钢丝绳或类似工具)来固定活塞。固定活塞后,拆下链条张紧器。
(17)拆下正时链条张紧导轨和正时链条松弛导轨。
(18)拆下正时链条和曲轴链轮。注意:拆下正时链条后,不要分开转动曲轴和凸轮轴,否则这样气门会撞击活塞顶。

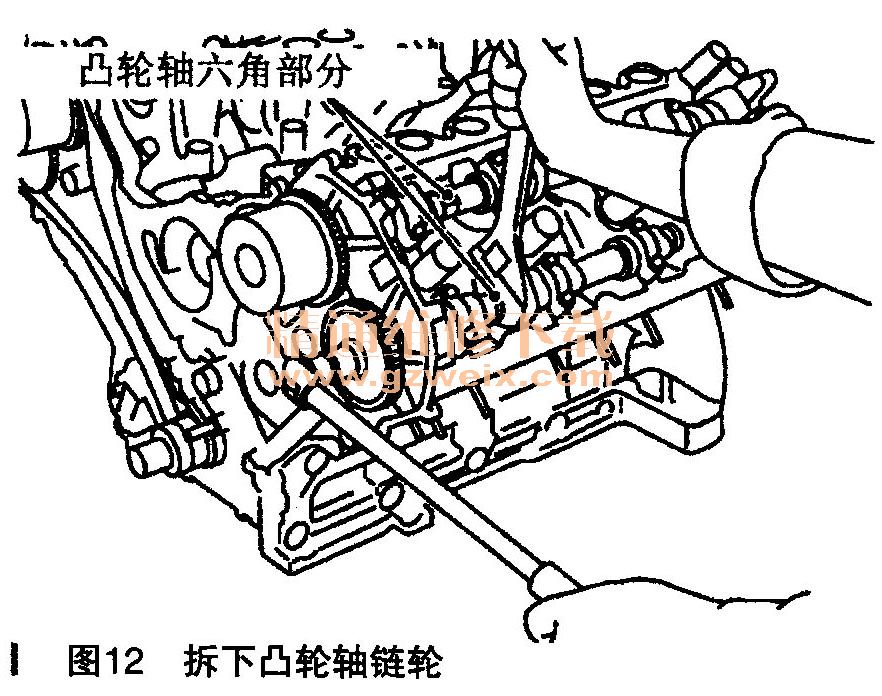

(19)用扳手锁止凸轮轴六角部分,拧松凸轮轴链轮装备螺栓,以便拆下凸轮轴链轮,如图12所示。

(20)和左侧汽缸列操作一样工序,拆下右边正时链条和相关的部分。

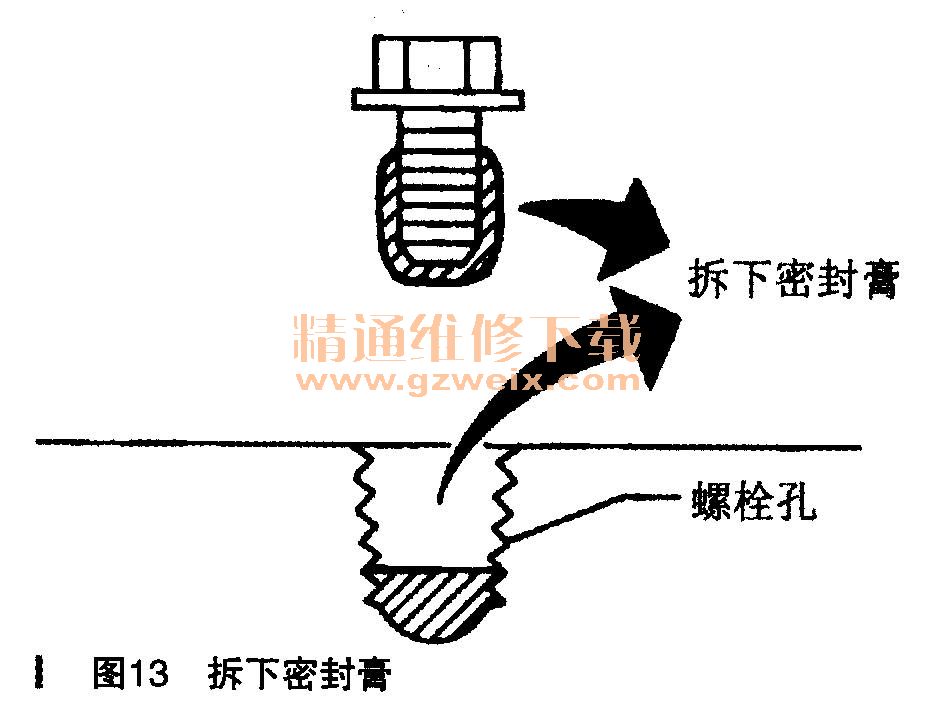

(21)用刀把前罩和接合表面的相反面密封膏痕迹处理掉。把螺栓孔和螺纹里的密封膏都拆下,如图13所示。

(22)用刀把所有链条张紧器罩和进气气门正时控制罩上的密封膏都处理掉。
2.安装方法

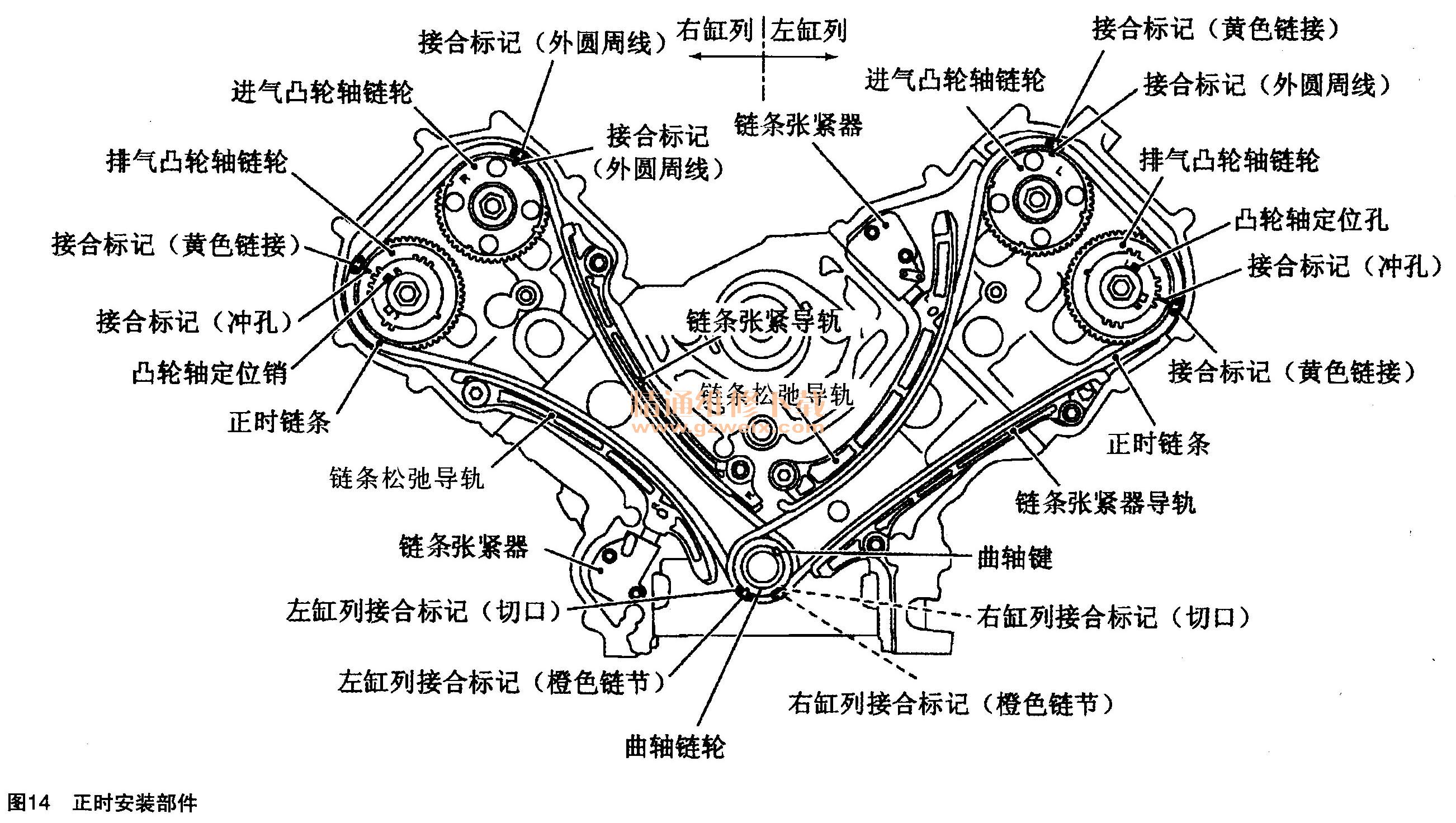

正时安装部件如图14所示。

注意:
①图14显示的是在每个正时链条和相应链轮的接合标记的关系,还有部件的安装位置。
②根据识别标记(R或L),可将相应的部件安装到相应的汽缸上。
带可识别的标记部件:
a.进气凸轮轴链轮。
b.排气凸轮轴链轮的定位销凹槽(两侧汽缸凸轮轴链轮是同一部分)。
c.链条张紧导轨
d.链条松弛导轨
为了安装正时链条和相关的部件,先开始安装右侧汽缸的部分,因为左侧的安装过程和右侧是一样的,所以左侧的安装方法将被省略。

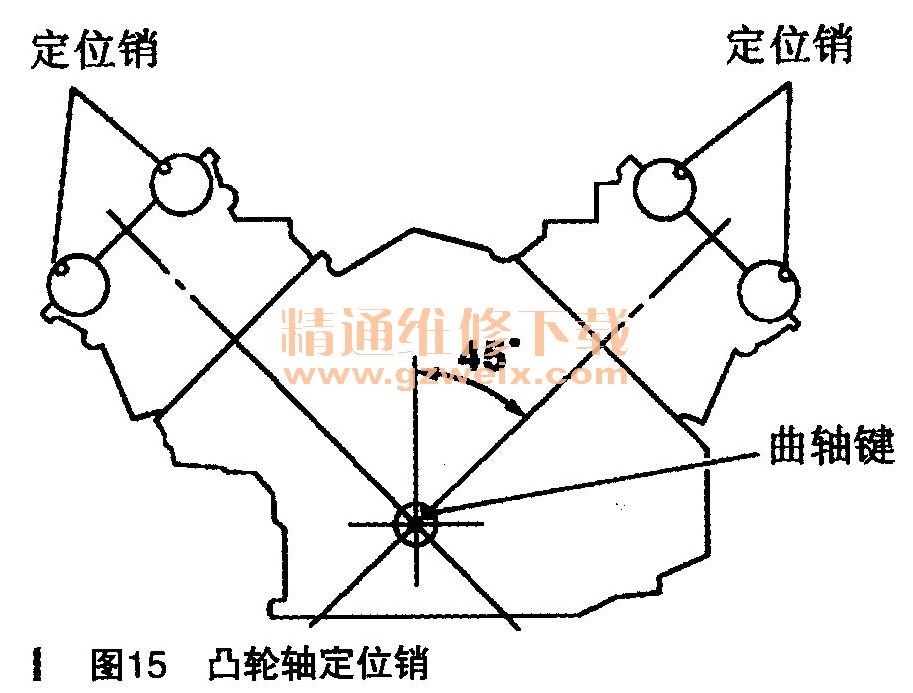

(1)确保曲轴键和每个凸轮轴定位销在如图15所示的位置上(1缸活塞在压缩行程上止点位置)。凸轮轴定位销在每个汽缸列汽缸盖上面。曲轴键左侧汽缸列的汽缸盖侧边。

(2)安装凸轮轴链轮:

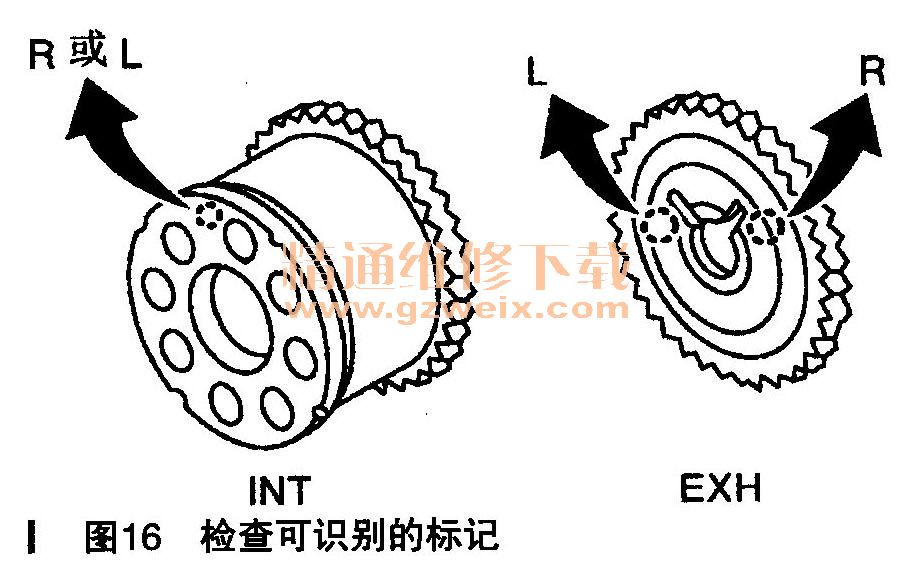

①通过在图16表面上检查可识别的标记将其安装到正确的一侧上。

②和拆装同样的方法来卡住凸轮轴六角的部分,然后拧紧装配螺栓。
(3)安装两侧汽缸列的曲轴链轮:

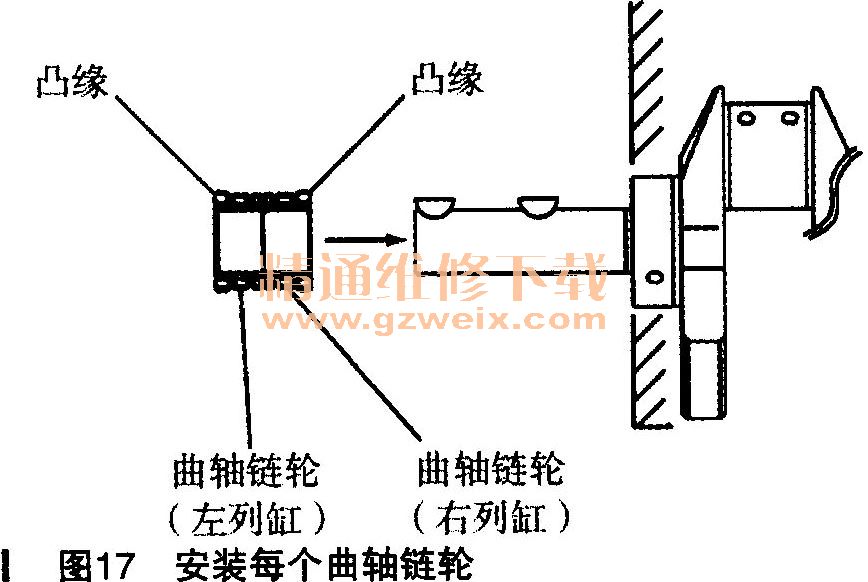

①将曲轴链轮的凸出位置(齿槽直径较大的一侧无齿)朝着如图17所示方向安装每个曲轴链轮。

(4)安装正时链条和相关的部件。
①在安装时,将每个链轮的接合标记和正时链条对齐。注意:在安装正时链条张紧器之前,每个正时链轮接合标记位置和链条对齐位置可能会改变。对于以上的原因,在接合标记对齐之后,用手把持住让它们保持对齐。
②通过表面可识别的标记将松弛导轨和张紧导轨安装到正确的一侧上。
③按拆卸方法安装链条张紧器和活塞。
注意:
a.在安装链条张紧器前后,确保正时链条上的每个接合标记处于对齐位置。
b.在安装正时链条张紧器之后,拆下止动销来释放张紧器,确保张紧器是释放开的。
c.为了防止正时链条链节脱离轨道,直到前罩安装完成后不要移动曲轴或凸轮轴链轮。
(5)按照右侧汽缸列的同样的工序,安装左侧正时链条和相关的部件。
(6)安装机油泵。
(7)按下列操作安装机油泵驱动垫圈:
①通过曲轴键方向插入机油泵驱动垫圈并通过机油泵内转子的两个平的表面,如图18所示。如果不能拆入,用手指旋转机油泵里面的内转子来插入驱动垫圈。

②再确认每个部件的位置是否正确,驱动垫圈是否合适,然后用塑料锤轻轻地敲击垫圈直到它能进入到不能再进入的位置。
(8)安装前罩上的前油封。
①在两个油封唇部和防尘油封唇部涂抹点机油。

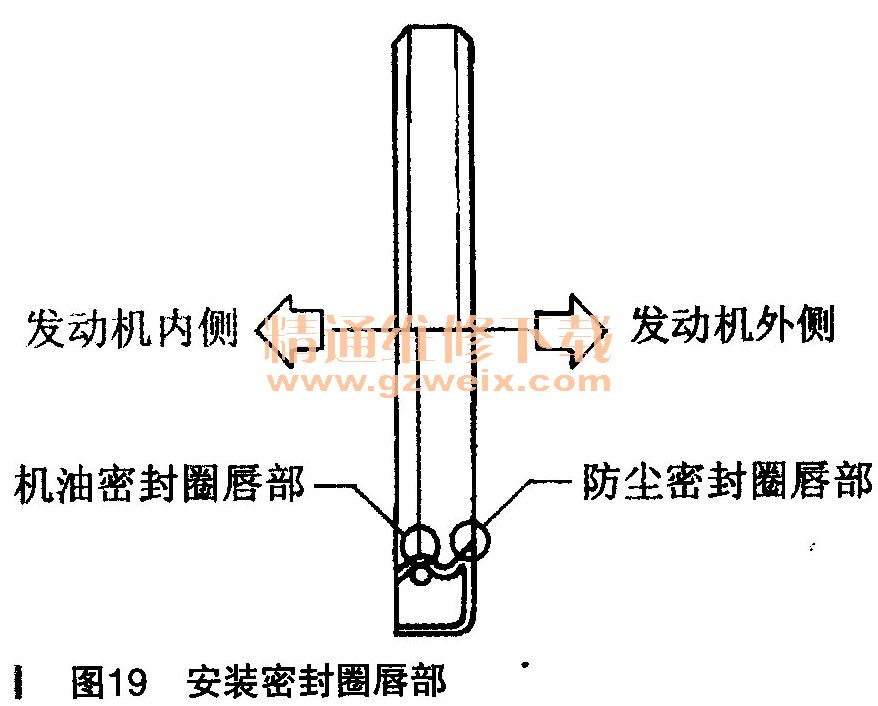

②按如图19所示方向将每个密封圈唇部安装好。注意:一定小心,油封的周围一定不要有擦伤和留有铁屑。

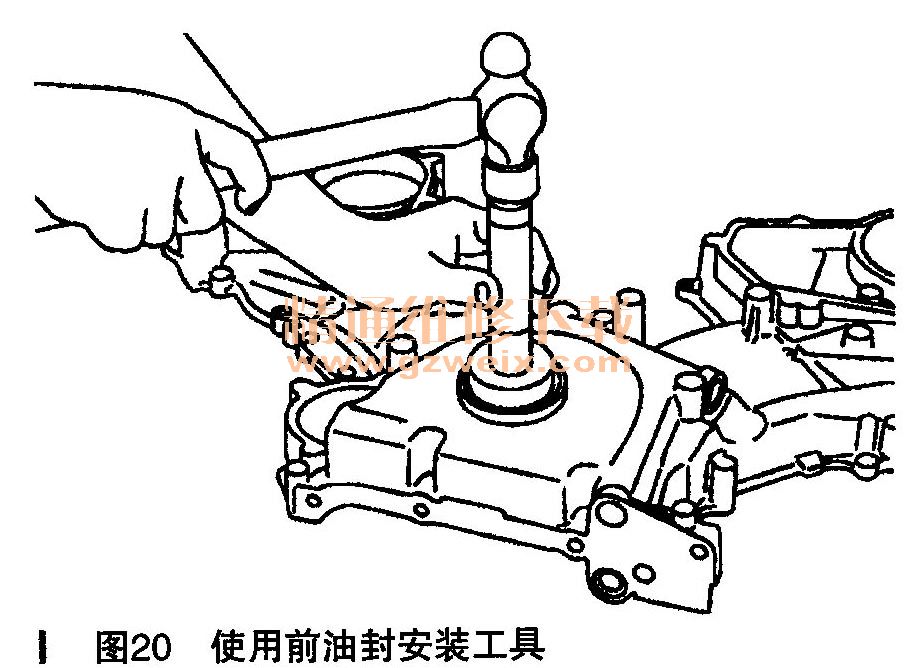

③用前油封安装工具,安装其一直到前油封的高度和装配表面处于一个平面,如图20所示。前油封偏差:外侧直径56mm,内侧直径49mm。

④确保环状螺旋弹簧在此位置和油密封圈唇部是不倒的。
