（9）将链条张紧器罩安装前罩上。

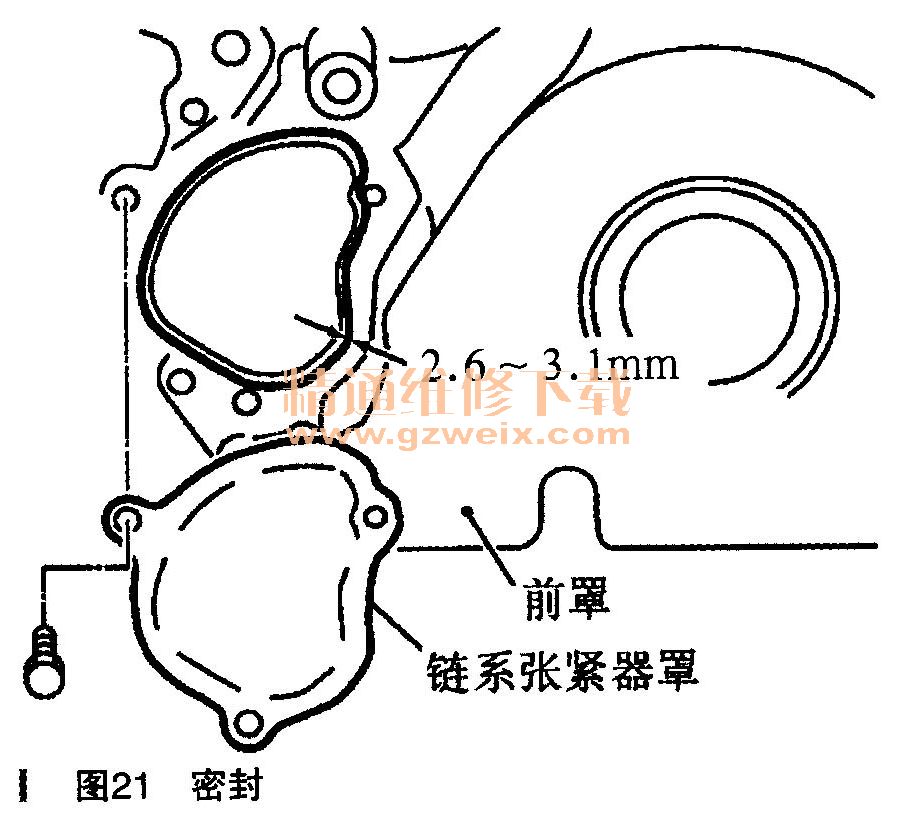

    ①如图21所示，用专业服务工具将液体密封膏均匀的抹在前罩上。用密封膏或其他等同的物质。

    （10）按如下操作安装前罩：
      ①在两侧汽缸盖和汽缸体上安装新的。形圈，见图9密封圈位置。

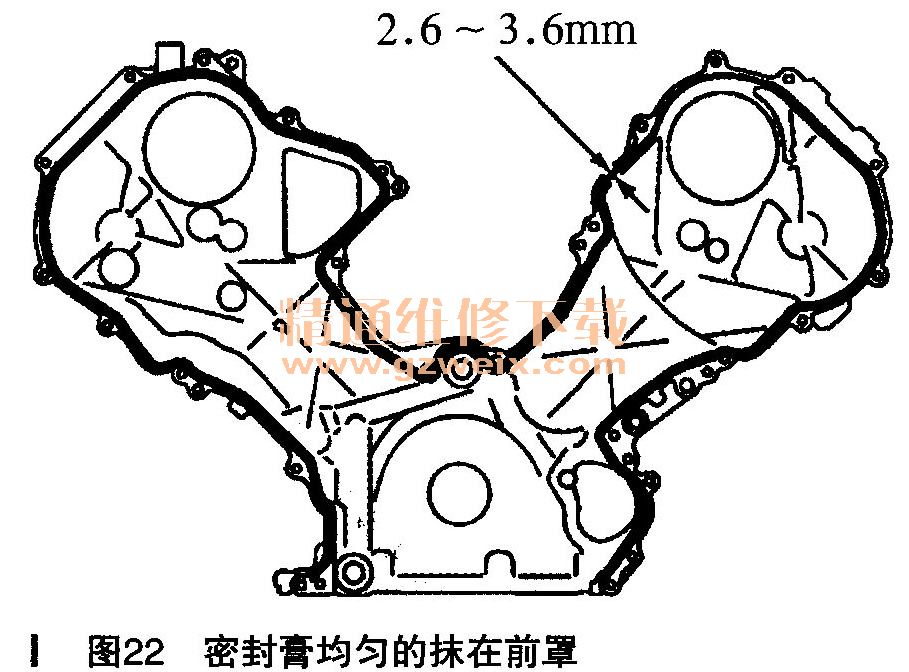

    ②如图22所示，用专业服务工具将液体密封膏均匀的抹在前罩上。用密封膏或其他等同的物质。

    ③再次确认正时链条接合标记和每个链轮的接合表面是对齐的。然后，安装前罩。

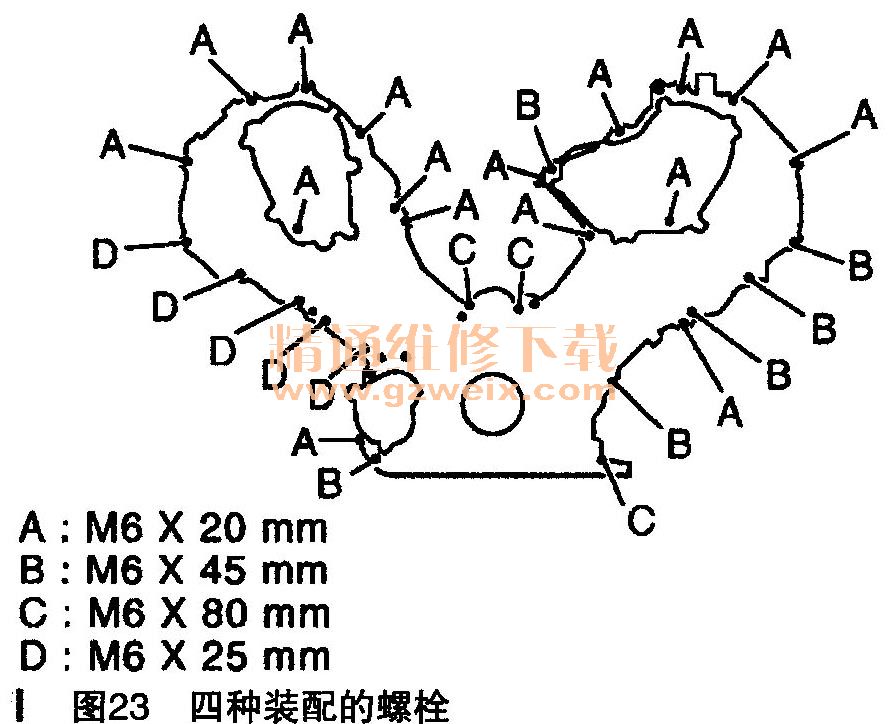

    ④按图8的数字顺序拧紧装配螺栓。总共有四种装配的螺栓，如图23所示。

    ⑤在拧紧所有装配螺栓后，按图8数字的顺序重新拧紧。注意：在油底壳接合面除去那些老化的密封液体密封膏。
    （11）按如下操作安装进气气门正时控制罩：
    ①在进气气门正时控制罩的后面，将新的密封圈（每列汽缸放3个）安装到图4位置上且插入进气凸轮轴链轮上。
    ②在前罩上安装新的。形圈。
    ③如图24所示，用专业服务工具将液体密封膏均匀的抹在前罩上。用密封膏或其他等同的物质。

    ④按如图25所示数字顺序拧紧装配螺栓。

    （12）若拆下时，将进气气门正时控制位置传感器、进气气门正时控制电磁阀和凸轮轴位置传感器安装到进气气门正时控制罩和前罩上。
    （13）安装油底壳和机油滤清器。
    （14）按如下操作安装曲轴皮带轮：
    ①用环形齿圈固定住曲轴。
    ②安装曲轴皮带轮，小心不要损坏前油封。
    a．通过油泵驱动垫圈安装定位销。
    b．用塑料锤轻轻地敲击曲轴中心，装入皮带轮。注意：不要敲击皮带轮（外周围）的侧表面。
    ③让发动机机油浸入到曲轴皮带轮螺栓螺纹中和底座区域。
    ④拧紧曲轴皮带轮螺栓。拧紧力矩：93.1N·m
    ⑤在曲轴皮带轮和曲轴皮带轮螺栓角标记画一个有颜色的标记，如图26所示。

    ⑥再拧一个90°角的力矩（角度拧紧力）。按照切口检查拧紧角度。两个切口的角度正好是90°。
    （15）按正常方向（从发动机前部是顺时针方向）转动曲轴皮带轮，来确认是否平顺运转。
    （16）按拆卸相反的顺序安装其他部件。
