3．安装
（1）检查曲轴的上止点，曲轴的平端（如图23中箭头）必须水平。用防水销钉将标记标注到汽缸体（如图23中1所示）上。
（2）用防水记号笔在三级链轮的齿（如图24中1所示）上做标记（如图24中2所示）。
（3）将中间齿轮和平衡轴转至标记（如图25中箭头所示），螺栓（如图25中1所示）不得松开。提示：链条的彩色链节必须定位在链轮的标记上。无须理会可能存在的附加彩色链节的位置。

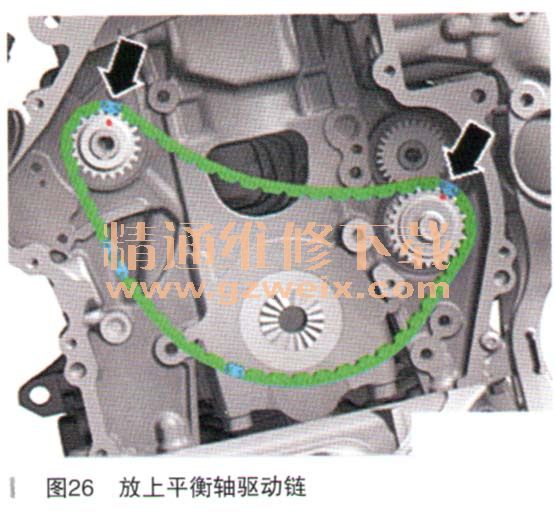

（4）放上平衡轴驱动链，将彩色链节（如图26中箭头所示）定位到链轮的标记上。
（5）安装滑轨（如图27中1所示）并拧紧螺栓（如图27中箭头所示）。
（6）将带彩色链节的凸轮轴正时链（如图28中箭头所示）挂到凸轮轴销轴上。

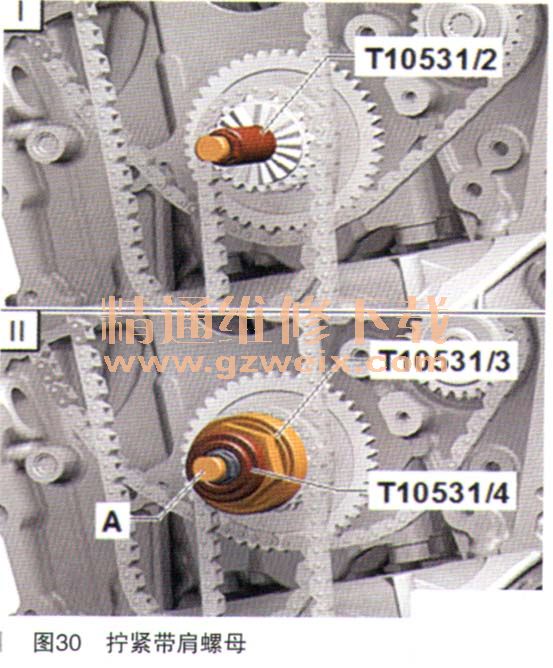

（7）将机油泵驱动装置的正时链放到三级链轮上。沿如图29中箭头方向将三级链轮向发动机侧翻转并在曲轴上固定。标记（如图29中箭头所示）必须相对。将夹紧螺栓T10531/2拧入曲轴并用手拧紧，如图30所示。装上旋转工具T10531/30用手拧上带肩螺母T10531/4。用SW32的开口扳手略微来回移动旋转工具，同时再拧紧带肩螺母，直到链轮牢固地装到曲轴啮合齿上。现在才拧紧夹紧螺栓（如图30中A所示）。

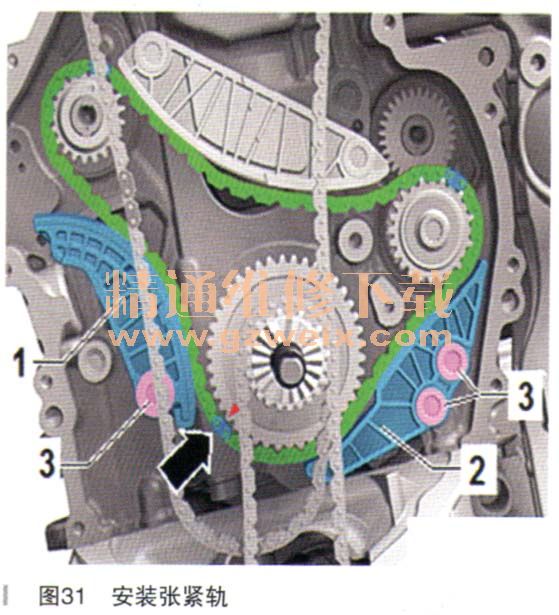

（8）将平衡轴驱动链的彩色链节（如图31中箭头所示）定位在三级链轮的标记上。安装张紧轨（如图31中1所示）和滑轨（如图31中2所示）。拧紧螺栓（如图31中3所示）。
（9）安装链条张紧器（如图32中1所示）。
