三、检测配气相位
1.所需要的专用工具和维修设备
(1)干分表组件,4件式VAS6341,如图47所示。

(2)千分表适配接头T10170 A,如图48所示。

2工作步骤
(1)拆卸正时链上部盖板。
(2)拆卸隔音垫。

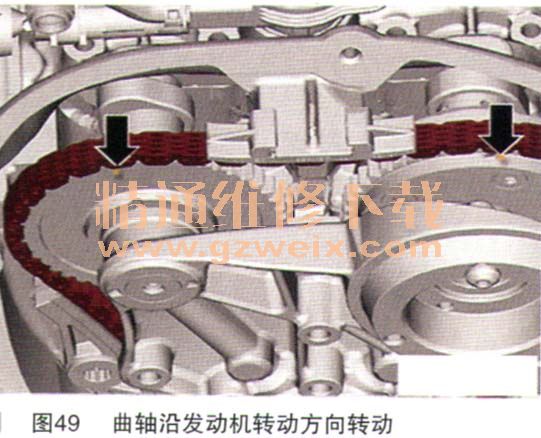

(3)使用套筒扳手的工具头SW24或固定支架T10355将减震器上的曲轴沿发动机转动方向转动,直至标记如图49中箭头所示几乎位于上部。将火花塞从缸1上拆下。

(4)将千分表适配接头T10170A拧入火花塞螺纹内,直至极限位置。将千分表组件,4件式VAS 6341中的千分表和加长件T10170A/1插入到极限位置,用锁紧螺母(如图50中箭头所示)固定住。沿发动机转动方向缓慢转动曲轴,直到达到最人指针偏向角。当指针到达最大偏转位置指针的反转点)时,活塞位于“上止点”。提示:为转动减震器,使用棘轮和SW24套筒扳手的工具头或固定支架T10355。如果曲轴转到“上止点”上方,则必须将曲轴再次沿发动机转动方向转动2圈。请勿逆发动机转动方向转动发动机。

(5)汽缸盖上带有标记

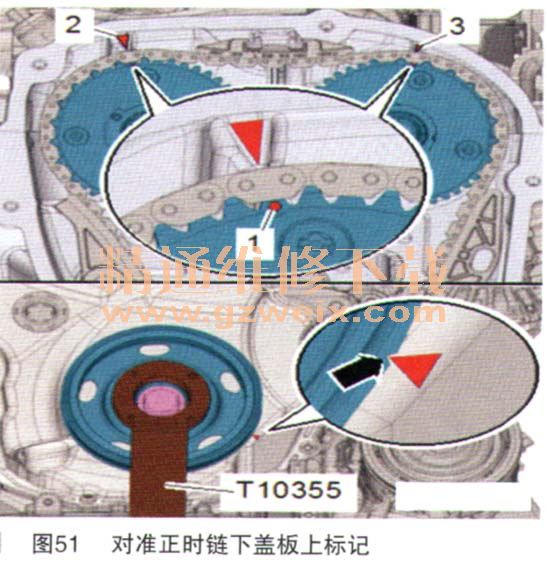

减震器缺口必须对准止时链下盖板上的(如图51中箭头所示)标记。凸轮轴链轮的标记(如图51中1所示)必须对准汽缸盖上的标记(如图51中2和3所示)。
