（19）拧人并拧紧螺栓（如图42中箭头所示）。

    （20）用发动机机油润滑开孔（如图43中箭头所示）。提示：不是每个轴承桥上都装有夹紧套（如图43中1所示）。

    （21）套上轴承桥并用手拧紧螺栓（如图44中箭头所示）。

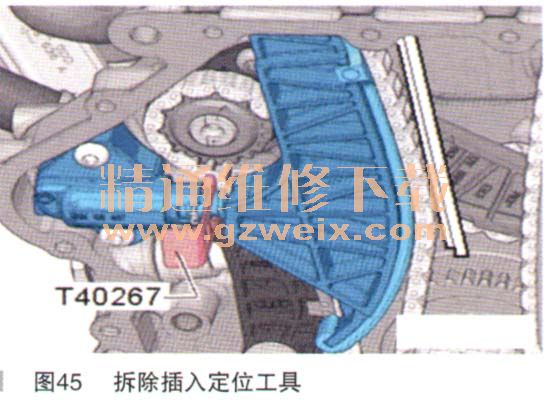

    （22）拆除插入定位工具T40267，如图45所示。拧紧用于轴承桥的螺栓。安装控制阀。将发动机沿发动机转动方向旋转两次。提示：因为传动比的原因，有色的链节在发动机转动之后不再对齐。其他安装以相反顺序进行，安装过程中请注意以下事项。

    （23）取下旋转工具并安装正时链的下部盖板。提示：在安装减震器后才能继续旋转角度拧紧螺栓（如图46中1和4所示）。在安装减震器时，必须再次拧出螺栓。
    （24）安装减震器。
    （25）安装正时链上部盖板。
    （26）安装多楔带的张紧装置。
    （27）安装多楔带。
    （28）安装清洗液罐。
    （29）在链条传动装置上操作后必须匹配发动机控制器中的学习值。
