2016款一汽奥迪Q5 40TFSI CUHA发动机(2.0T)正时校对方法(下)
来源:汽车维修技师  作者:佚名  2016-05-22 11:23:58



    (6)汽缸盖上不带标记

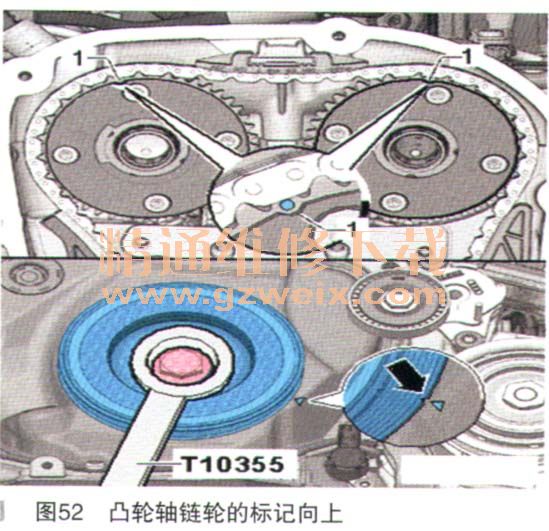

    减震器上的缺口和正时链下方盖板L的标记必须相互对着(如图52中箭头所不)。凸轮轴链轮的标记(如图52中1所示)必须指向上。

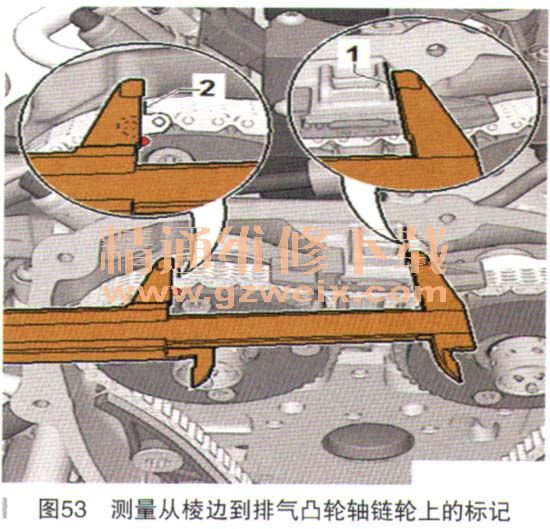

    (7)测量从棱边(如图53中1所示)到排气凸轮轴链轮上的标记(如图53中2所示)的距离。标准值:74~77mm。

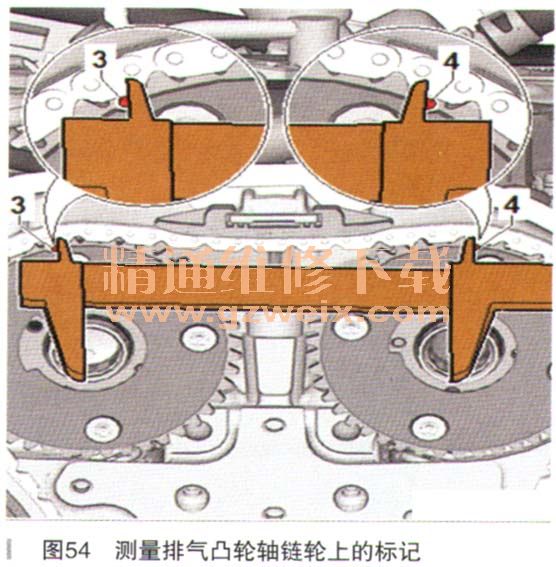

    (8)如果已达到标准值,则测量排气凸轮轴链轮上的标记(如图54中3所示)和进气凸轮轴链轮上的标记(如图54中4所示)之间的距离。标准值:124~127mm。提示:一个齿的偏差意味着和标准值偏差约6mm。如果确认有偏差,则必须重新铺放正时链。
