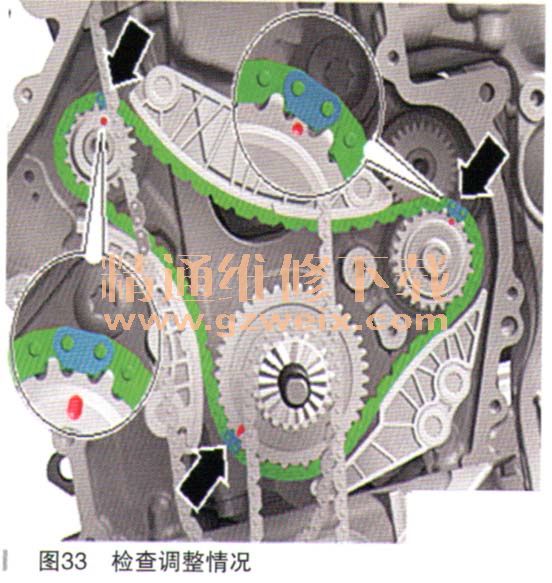

（10）再次检查调整情况，彩色链节（如图33中箭头所示）必须对准链轮的标记。

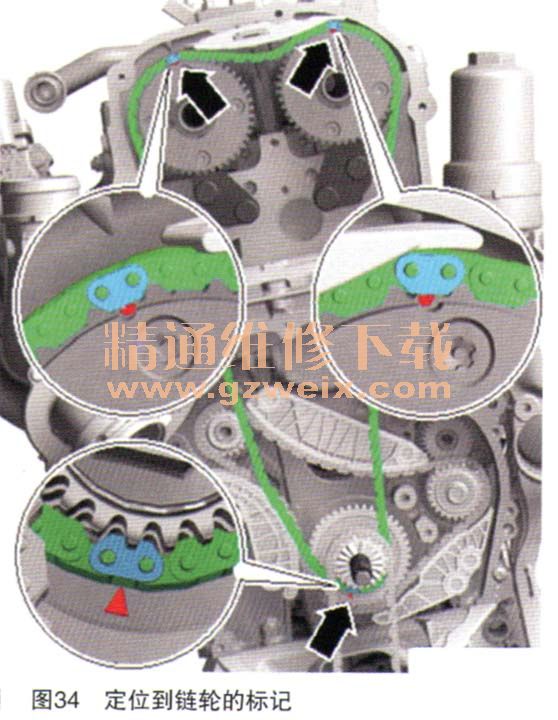

    （11）将凸轮轴正时链放到进气凸轮轴上，排气凸轮轴放到曲轴上。将彩色链节（如图34中箭头所示）定位到链轮的标记上。

    （12按装滑辄如图35中2所示）并拧紧螺栓（如图35中1所示）。

    （13）安装上部滑轨如图36中1所示。

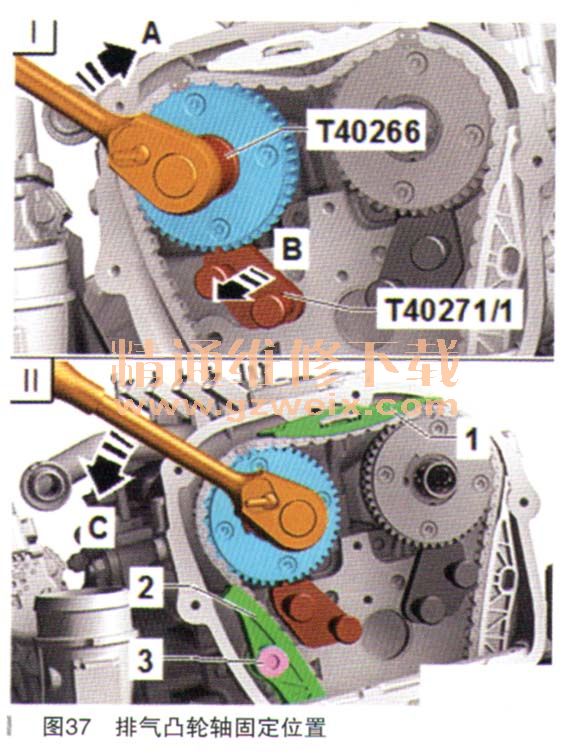

    （14）接下来的工作步骤需要有第2位机械师协助。将排气凸轮轴用装配工具T40266沿如图37中箭头方向A略微转动，并将凸轮轴固定装置T40271/1从链轮的啮合齿中推出如图37中箭头方向B。将凸轮轴沿方向如图37中C松开，直到正时链紧贴到滑轨（如图37中1所示）上。将凸轮轴固定在这个位置，拧上张紧轨（如图37中2所示）并拧紧螺栓（如图37中3所示）。

    （15）安装链条张紧器（如图38中1所示）并拧紧螺栓（如图38中箭头所示）。

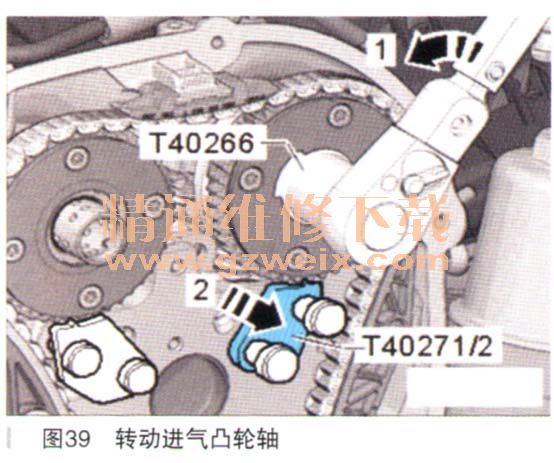

    （16）用装配工具T40266沿如图39中箭头方向1转动进气凸轮轴，沿如图39巾箭头方向2从链轮的啮合齿中推出凸轮轴固定装置T40271/2并松开凸轮轴。拆卸凸轮轴固定装置T40271/2。

    （17）检查调整情况，彩色链节（如图40中箭头所示）必须对准链轮的标记。

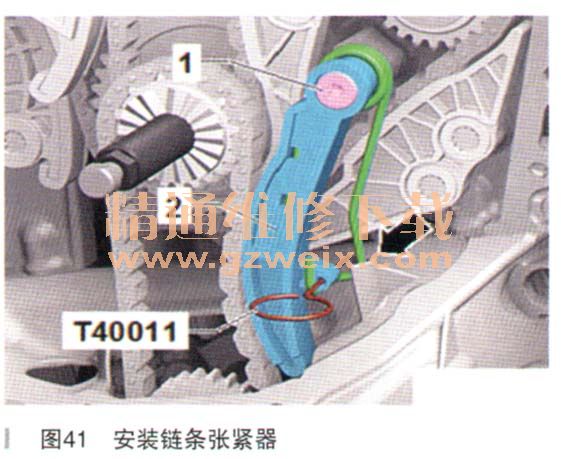

    （18）安装链条张紧器（如图41中2所示）并拧紧螺栓（如图41中1所示）。拆下定位销T40011,钢丝夹必须在开口中（如图41中箭头所示）紧贴油底壳上部件。
