以下资料适用于132. 9发动机在车型451.3/4中的操作参考。

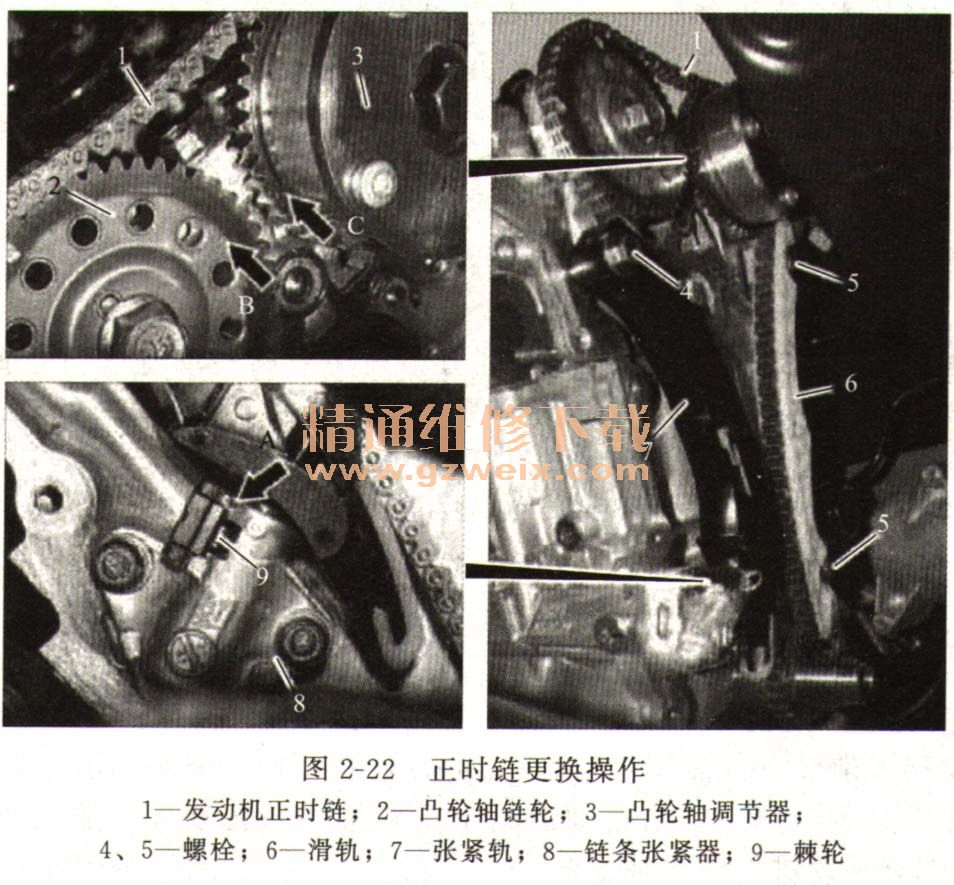

(1)更换发动机正时链(图2-22)
①检查凸轮轴的基本位置。
②拆下正时箱盖罩。
③使用合适的螺丝刀向后转动链条张紧器8上的棘轮9,然后通过孔(图2-22中箭头A)锁止链条张紧器8。为锁止链条张紧器8,在链条张紧器8上的孔(箭头A)中插入一个直径为1. 5mm的销。安装:将适配器安装到曲轴上,拆下启动机齿圈上的固定锁,然后沿发动机转动方向将发动机转动约两圈,直到曲轴链轮上的标记与汽缸体曲轴箱上的标记彼此相对。然后检查凸轮轴链轮2上的标记(箭头B)与凸轮轴调节器3上的标记(箭头C是否彼此相对;如有必要,则拆下发动机正时链1,然后再次装上。
④松开螺栓5,然后拆下滑轨6。安装:检查滑轨6是否磨损;如有必要,则进行更换。
⑤松开螺栓4,然后拆下张紧轨7。安装:检查张紧轨7是否磨损;如有必要,则进行更换。
⑥取下发动机正时链1安装:安装发动机正时链1之前,检查凸轮轴链轮2上的标记(箭头B)与凸轮轴调节器3上的标记(箭头C)是否彼此相对。另外,必须适当地转动进气凸轮轴和排气凸轮轴。以上步骤提及部件位置见图2-22。
⑦反序安装。
⑧拧紧力矩:
螺栓—连接发动机正时链张紧轨到汽缸盖23N·m。
螺栓—连接发动机正时链滑轨到汽缸盖10N·m。
螺栓—连接发动机正时链滑轨到曲轴箱10N·m。
