2011~2015年奥迪Q7 40TFSI(3.0T CJTB)发动机正时校对方法
来源:本站整理  作者:佚名  2018-06-07 08:40:05



    通用以下车型:
    2011~2015年奥迪Q7斯科35TFSI(3.0T CJTC),
    2013~2016年奥迪A7 50TFSI(3.0T CUTA),
    2014~2016年一汽奥迪A6L(C7) 50TFSI MOT CTTA)。

   (一)凸轮轴正时链装配一览

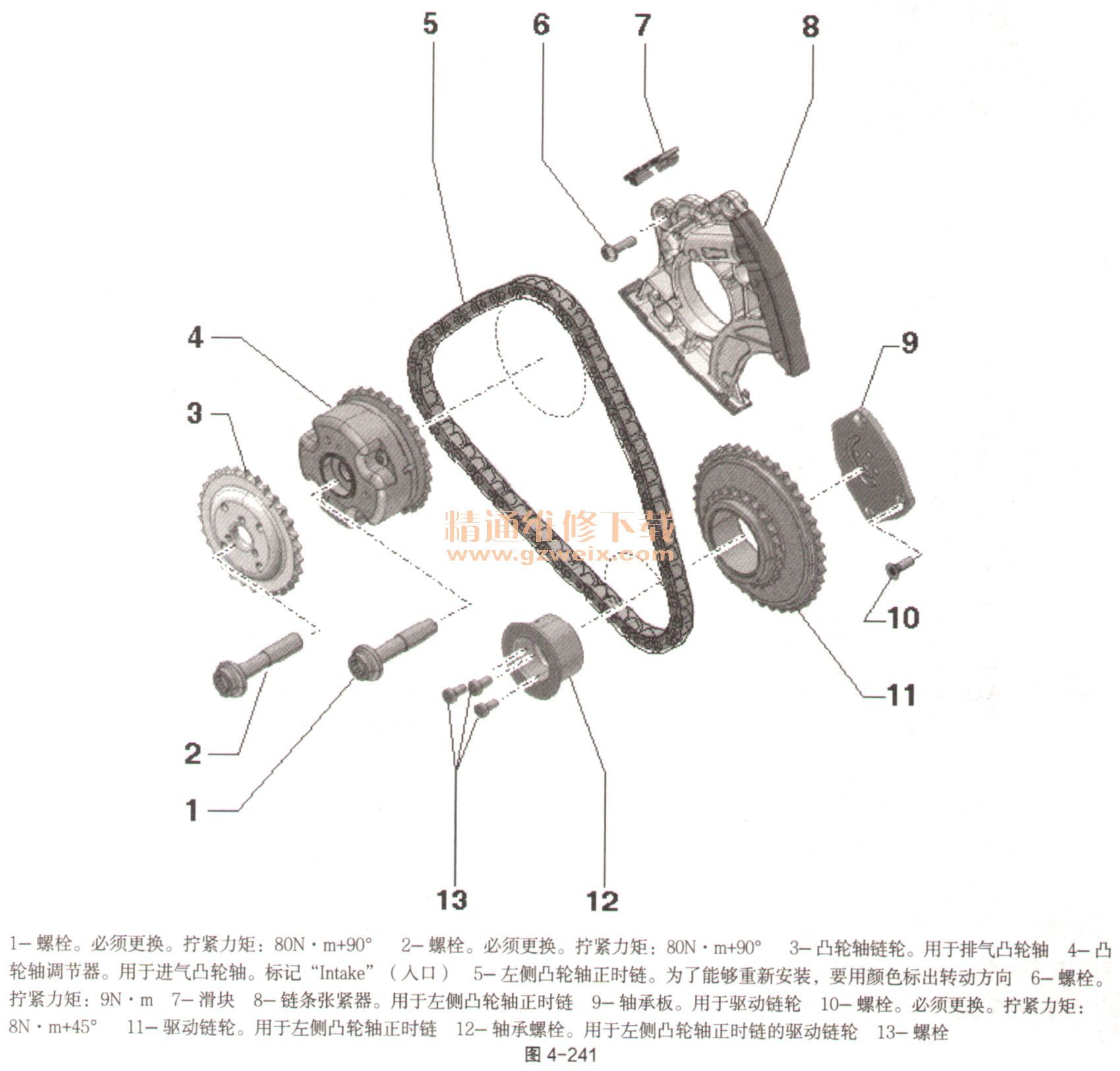

    左侧凸轮轴正时链如图4-241。

   (二)右侧凸轮轴正时链
    如图4-242。

   (三)从凸轮轴上取下凸轮轴正时链
   (1)所需要的专用工具和维修设备:双孔螺母扳手3212、工具头T10035、固定支架T10172适配接头T40058、固定螺栓T40069和2个定位销T40071,如图4-243。 2个凸轮轴固定装置T40133,如图4-244。



   (2)拆卸方法。
    ①自行启动的散热器风扇有造成人身伤害的危险。即使是在点火开关已关闭的情况下,散热器风扇也可能自行启动,例如通过发动机舱内的积热效应。在下面的描述中,凸轮轴正时链保留在发动机上。如果只进行某个汽缸盖方面的故障,则不必取下对侧汽缸盖上的正时链盖板。
    ②拆卸正时链左侧和右侧盖板。
    ③拆卸汽缸盖罩。
④拆卸前隔音垫,如图4-245中1。

    ⑤按下面方式插入适配接头T40058的导向销:大直径一端(如图4-246中箭头1)指向发动机。小的直径(如图4-246中箭头2)指向适配接头。

    ⑥用适配接头T40058和弯曲的环形扳手沿发动机转动方向(如图4-247中箭头)将曲轴转动到“上止点”。

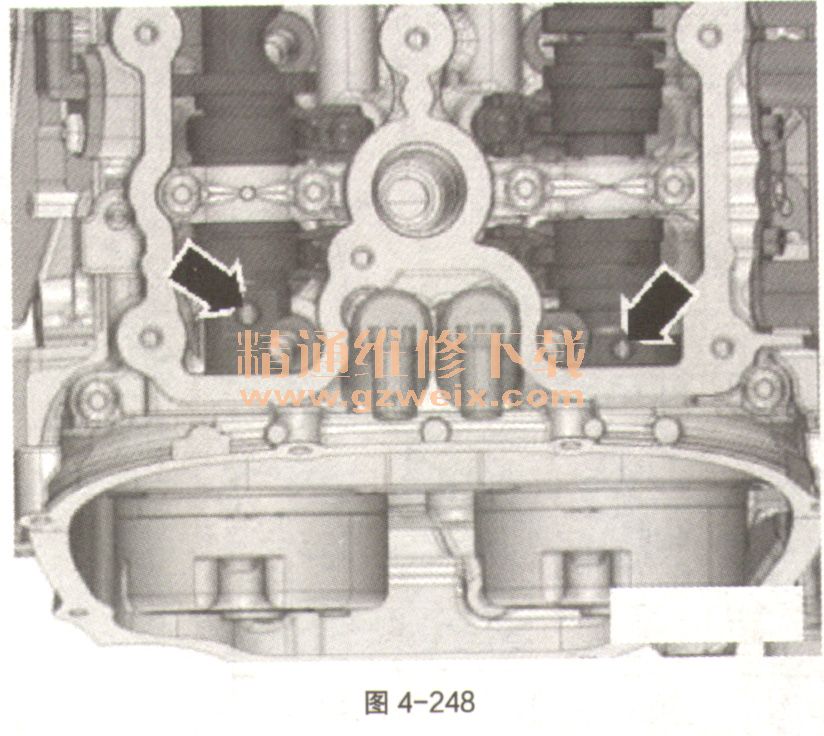

    ⑦凸轮轴里的螺纹孔(如图4-248中箭头)必须指向上面。

    ⑧将凸轮轴固定装置T40133安装到2个汽缸盖上(如图4-249中箭头),并用25N·m的力矩拧紧。

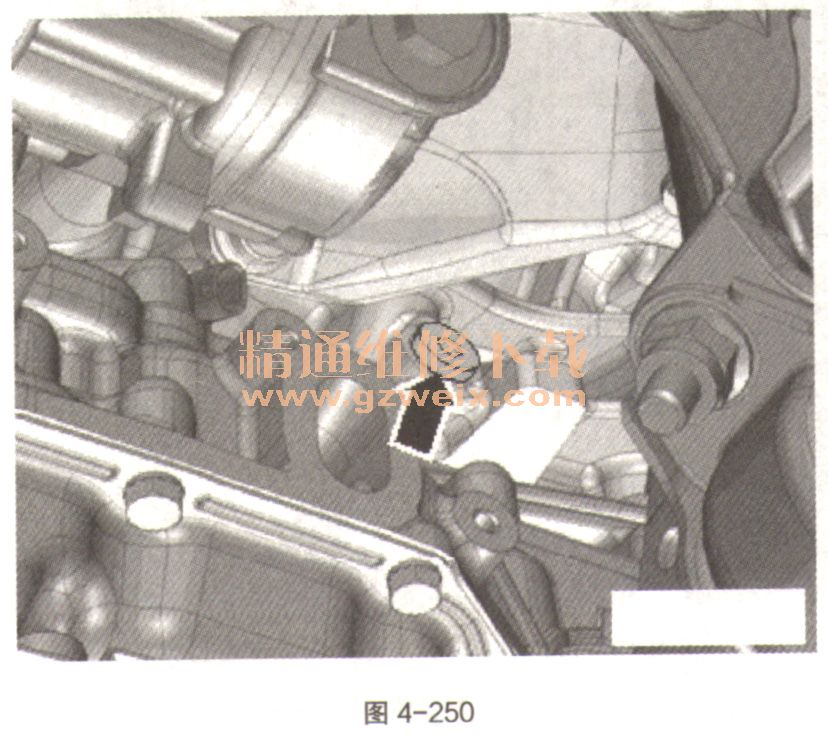

    ⑨将曲轴“上止点”标记螺旋塞(如图4-250中箭头)从汽缸体中拧出。
