（四）拆卸和安装凸轮轴正时链
    （1）拆卸方法。
    ①变速器已拆下。
    ②拆下正时链下部盖板。
    ③将相关凸轮轴正时链从凸轮轴上取下。对于用过的凸轮轴正时链，转动方向相反时有损坏的危险。为了便于重新安装左侧和右侧凸轮轴正时链，用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对凸轮轴正时链做标记。

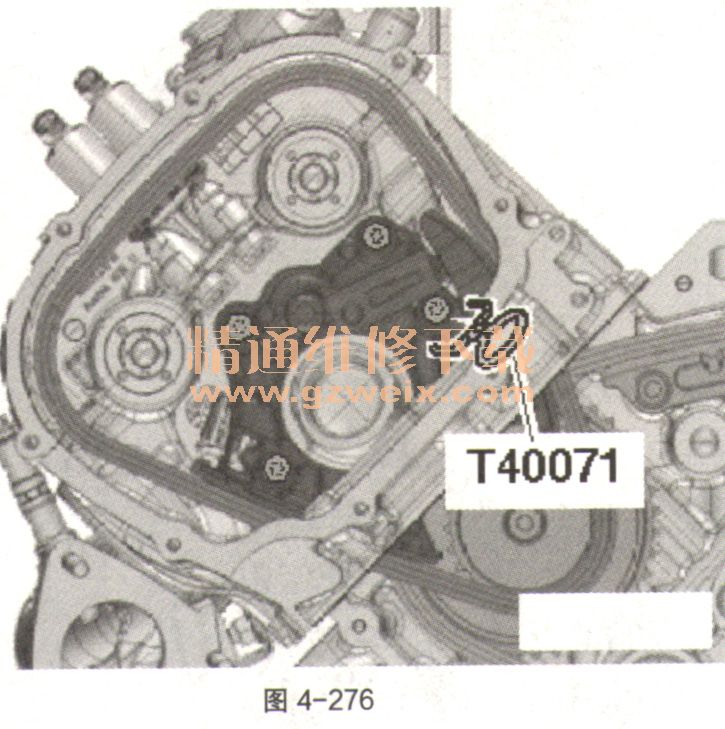

    ④拆除定位销T40071，并取下左侧凸轮轴正时链，如图4-276。

    ⑤旋出螺栓并取下右侧链条张紧器。
    ⑥沿箭头方向按压正时机构驱动链张紧器的滑轨，并用定位销T40071卡住链条张紧器。旋出驱动链轮的轴承销螺栓。
    ⑦拔下驱动链轮与轴承螺栓，将右侧凸轮轴正时链向上取出。
   （2）安装方法。
    ①拧紧力矩。如果张紧件已被从链条张紧器中取出，那么请注意安装位置：壳体底部的孔指向链条张紧器，活塞指向张紧轨道。更新拧紧时需要继续旋转一个角度的螺栓。气门和活塞头有损坏的危险。在旋转凸轮轴时，活塞不允许停在“上止点”。
    ②按照拆卸时所做的标记将左侧凸轮轴正时链装到驱动链轮上，然后向上引到汽缸盖上。
    ③向下按压左侧凸轮轴正时链张紧器的滑轨，并用定位销T40071卡住链条张紧器，如图4-277。

    ④按照拆卸时所做的标记将右侧凸轮轴正时链装到驱动链轮上，然后向上引到汽缸盖上。
    ⑤安装驱动链轮。
    ⑥拧紧驱动链轮的轴承销螺栓，如图4-278中1。拆除定位销T40071。在右侧汽缸盖上装入链条张紧器。拧紧螺栓，如图4-278中1和2。

    ⑦其他安装以相反顺序进行，安装过程中请注意以下事项。
    a．将凸轮轴正时链放到凸轮轴上。
    b．装正时链下部盖板。
