③2个汽缸盖的凸轮轴已用凸轮轴固定装置T40133固定在“上止点”位置，如图4-259中箭头（25N·m）。

    ④有损坏发动机的危险。按照拆卸时所做标记重新安装凸轮轴链轮。在安装凸轮轴链轮时要注意，凸轮轴链轮上的销轴要卡入凸轮轴上的孔中，如图4-260中箭头

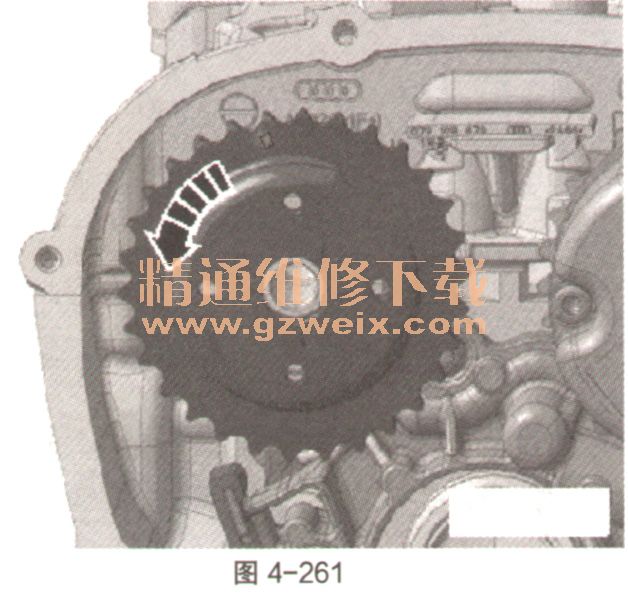

    ⑤将凸轮轴链轮在凸轮轴上逆时针转至极限位置，如图4-261中箭头。

    ⑥标记点（如图4-262中1）必须正对调节窗口（如图4-262中2）。

    ⑦有损坏发动机的危险。按照拆卸时所做标记重新安装凸轮轴调节器。凸轮轴调节器上的凹槽（如图4-263中1）必须正对调节窗口（如图4-263中2）。

    ⑧将左侧凸轮轴正时链套到驱动链轮、凸轮轴调节器和凸轮轴链轮上，松松地拧入螺栓（如图4-264中1和2）。凸轮轴调节器和凸轮轴链轮必须在凸轮轴上还能旋转并且不得翻转。

    ⑨拆除定位销T40071。
    ⑩根据拆卸时做好的标记重新装上右侧汽缸盖上的凸轮轴调节器。

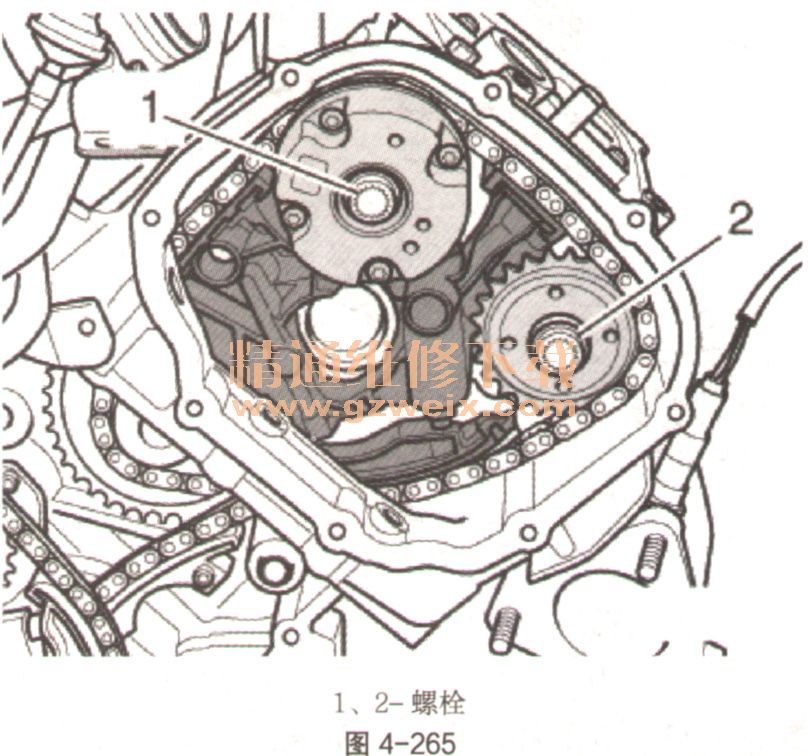

    11将右侧凸轮轴正时链套到驱动链轮、凸轮轴调节器和凸轮轴链轮上，松松地拧入螺栓（如图4-265中1和2）。凸轮轴调节器和凸轮轴链轮必须在凸轮轴上还能旋转并且不得翻转。

    12拆除定位销T40071。

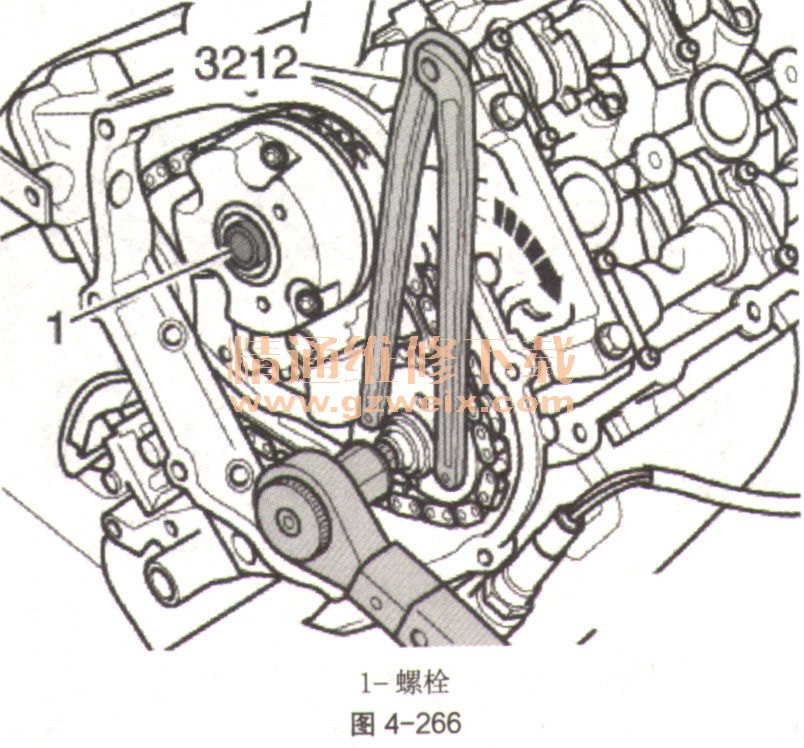

    13将双孔螺母扳手3212安装到右侧排气凸轮轴的凸轮轴链轮上。请另一位机械师沿箭头方向按压凸轮轴链轮，将凸轮轴正时链保持预紧，如图4-266。在凸轮轴链轮仍旧保持预紧期间，按如下方式拧紧螺栓：安装到排气凸轮轴上，80N·m。如图4-266中1安装到进气凸轮轴上，80N·m。
