14将固定支架T10172和销子T10172/2安装到左侧进气凸轮轴调节器上。另外一位机械师按住固定支架，沿箭头方向将凸轮轴正时链保持在预紧力上，如图4-267。在凸轮轴调节器仍旧保持预紧期间，按如下方式拧紧螺栓：如图4-267中1安装到排气凸轮轴上，80N·m。安装到进气凸轮轴上，80N·m。

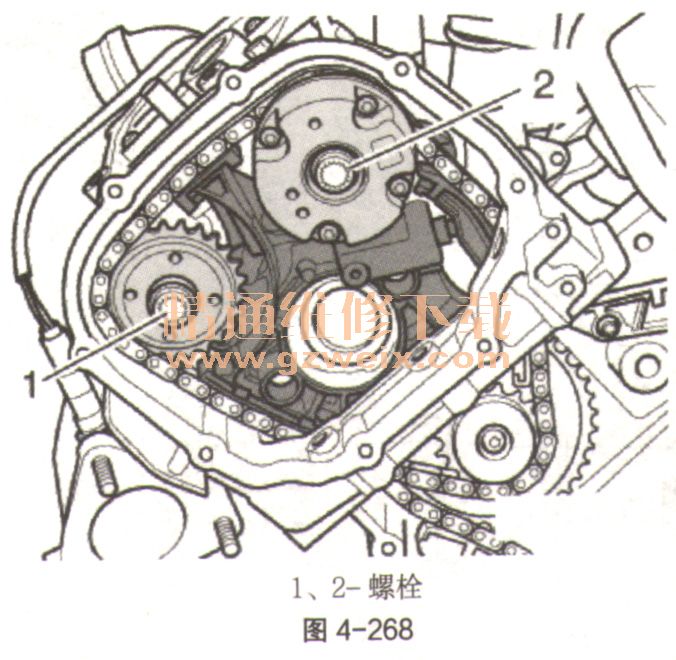

    15按如下方式拧紧左侧汽缸盖上的凸轮轴调节器和凸轮轴链轮的螺栓：如图4-268中1位置到排气凸轮轴上，最终拧紧力矩。如图4-268中2位置到进气凸轮轴上，最终拧紧力矩。

    16按如下方式拧紧右侧汽缸盖上的凸轮轴调节器和凸轮轴链轮的螺栓：如图4-269中1位置到进气凸轮轴上，最终拧紧力矩。如图4-269中2位置到排气凸轮轴上，最终拧紧力矩。

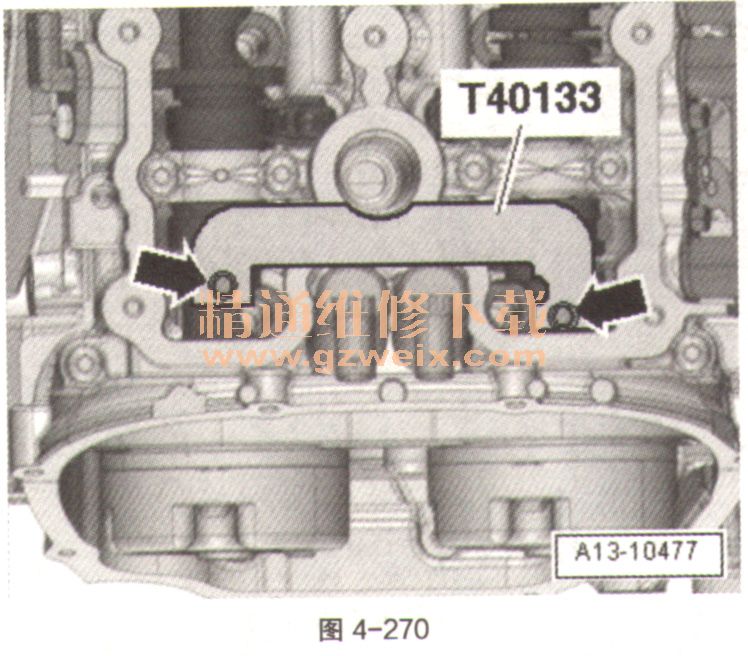

    17将凸轮轴固定装置T40133从2个汽缸盖上取下，如图4-270中箭头。

    18取下固定螺栓T40069，如图4-271。

    19将曲轴用适配接头T40058和弯曲的环形扳手沿发动机转动方向转动2圈（如图4-272中箭头），直至曲轴重新到达“上止点”。如果无意间转过了  “上止点”，则必须将曲轴再次转回约30°并重新转到“上止点”。

    20凸轮轴里的螺纹孔（如图4-273中箭头）必须指向上面。

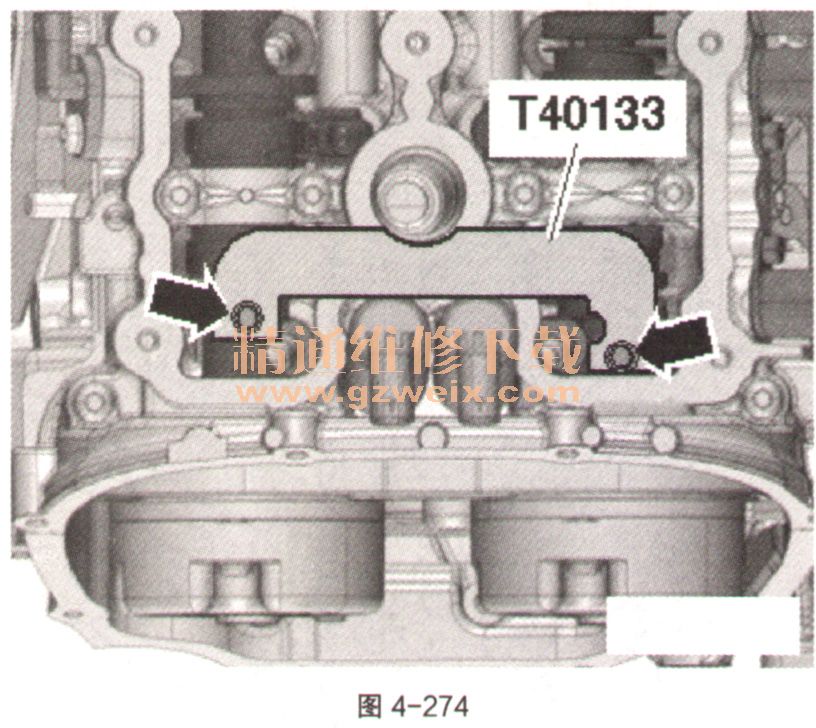

    21将凸轮轴固定装置T40133安装到2个汽缸盖上（如图4-274中箭头），并用25N·m的力矩拧紧。

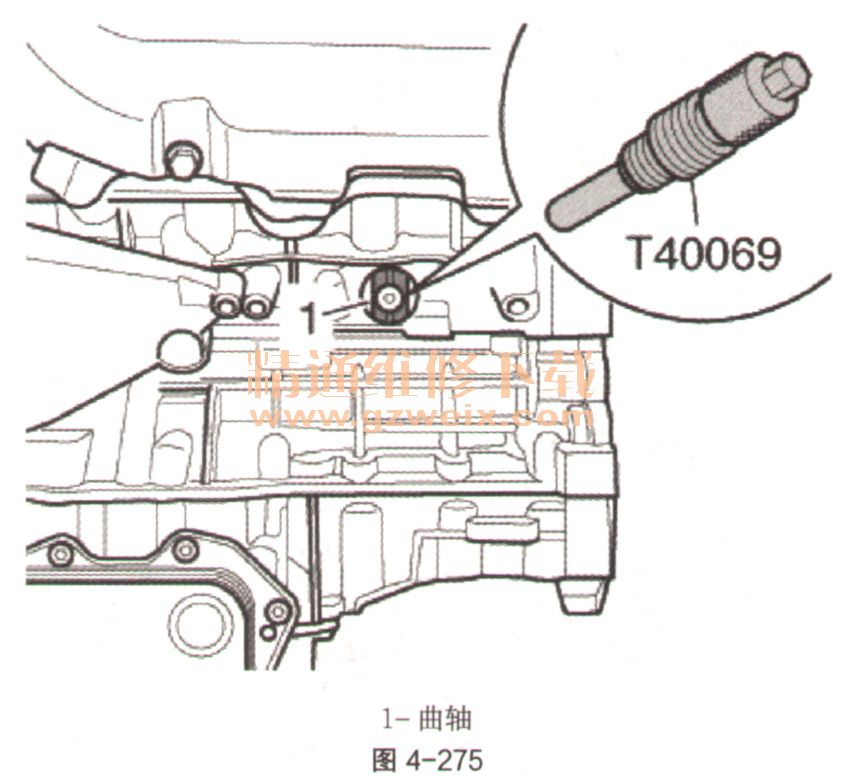

    22将固定螺栓T40069直接拧入孔内。固定螺栓T40069必须卡入曲轴（如图4-275中1）的固定孔里，否则再次调整。拆除2个汽缸盖上的凸轮轴固定装置。取下固定螺栓。

    23其他安装以相反顺序进行，安装过程中请注意以下事项。
    a．安装曲轴“上止点”标记螺旋塞。
    b．安装汽缸盖罩。
    c．安装正时链左侧和右侧盖板。
    d．安装前部隔音垫。
