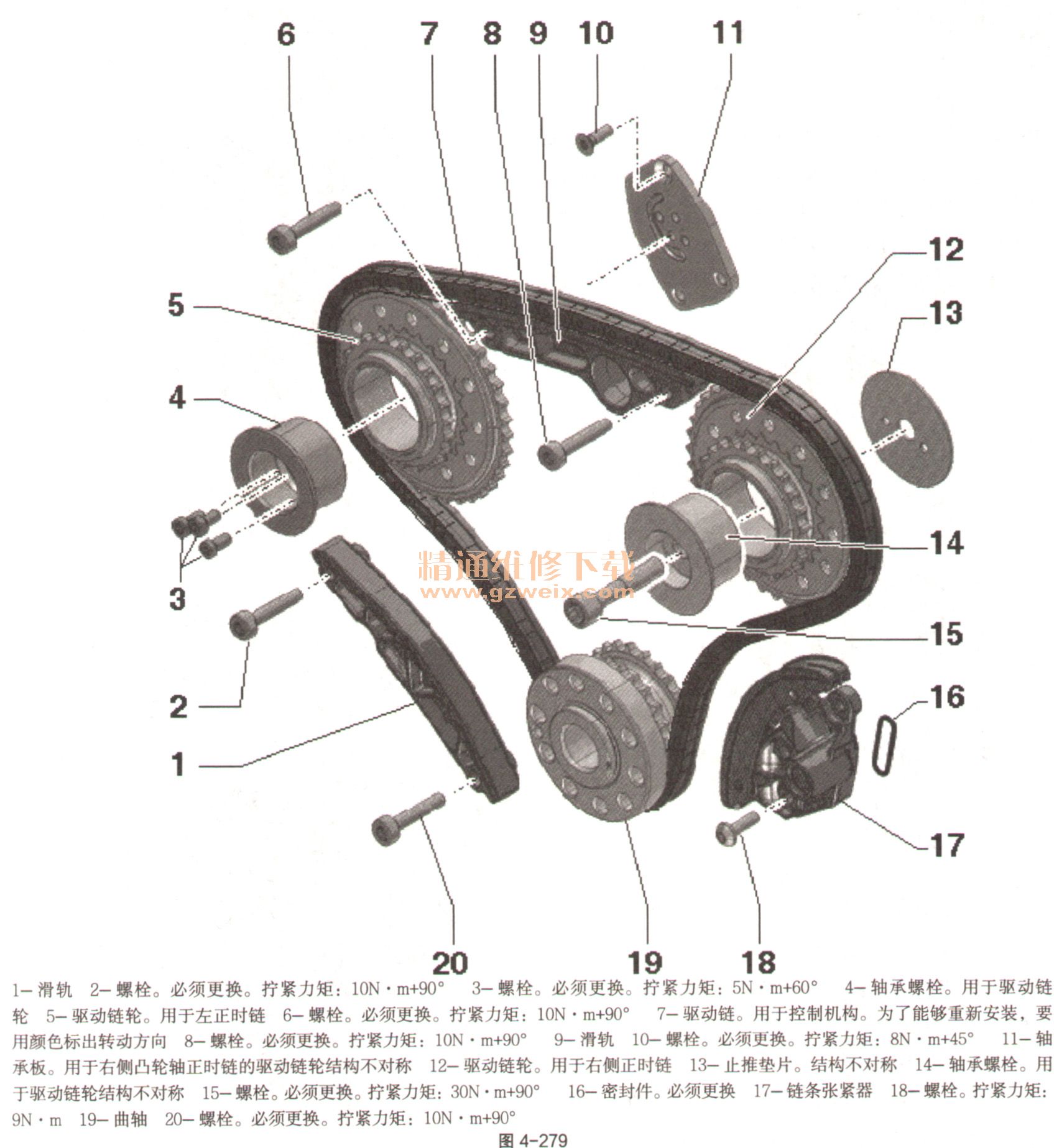

（五）控制机构驱动链装配一览
    如图4-279。

   （六）右侧凸轮轴正时链驱动链轮轴承螺栓的安装位置
    右侧凸轮轴正时链驱动链轮轴承销（如图4-280中3）内的固定销必须卡入止推垫片（如图4-280中1）的孔内和汽缸体的孔内。图4-280中2为右侧凸轮轴正时链的驱动链轮。图4-280中4为螺栓。

   （七）拆卸和安装控制机构驱动链
   （1）所需要的专用工具和维修设备：定位销T40071，如图4-281。

   （2）拆卸方法。
    ①变速器已拆下。
    ②拆下正时链下部盖板。
    ③从凸轮轴上取下凸轮轴正时链。

    ④拆卸取力器驱动链。

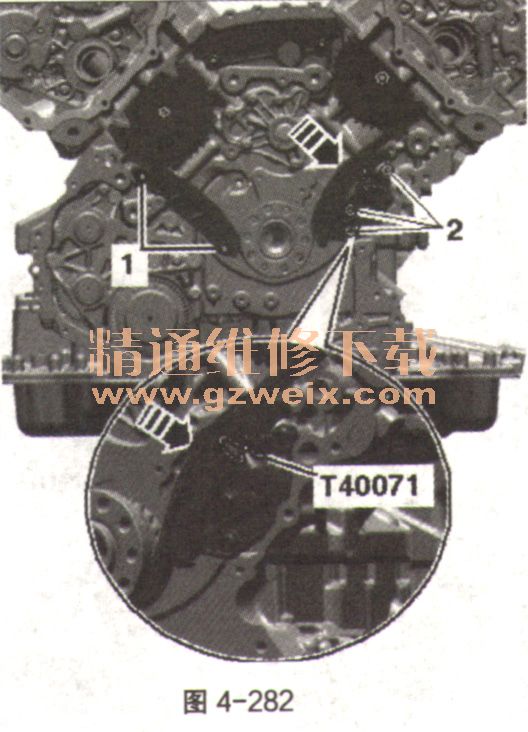

    ⑤沿箭头方向按压驱动链链条张紧器的滑轨，并用定位销T40071卡住链条张紧器，如图4-282。

    ⑥对于用过的驱动链，转动方向相反时有损坏的危险。为重新安装驱动链，用彩色箭头标记记下转动方向。不得通过冲窝、刻槽等对驱动链做标记。
    ⑦旋出螺栓并取下滑轨。
    ⑧旋出螺栓并取下链条张紧器。
    ⑨取下控制机构驱动链。
   （3）安装方法。
    ①安装以倒序进行，同时要注意下列事项。
    a．拧紧力矩。更新拧紧时需要继续旋转一个角度的螺栓。
    b．根据拆卸时记下的标记把控制机构驱动链放到驱动链轮上。
    ②安装滑轨并拧紧螺栓。
    ③安装链条张紧器并拧紧螺栓。
    ④按压传动链张紧器的滑轨并将定位销T40071从链条张紧器中拔出。
    ⑤安装取力器驱动链。
    ⑥将凸轮轴正时链放到凸轮轴上。
    ⑦安装正时链下部盖板。
