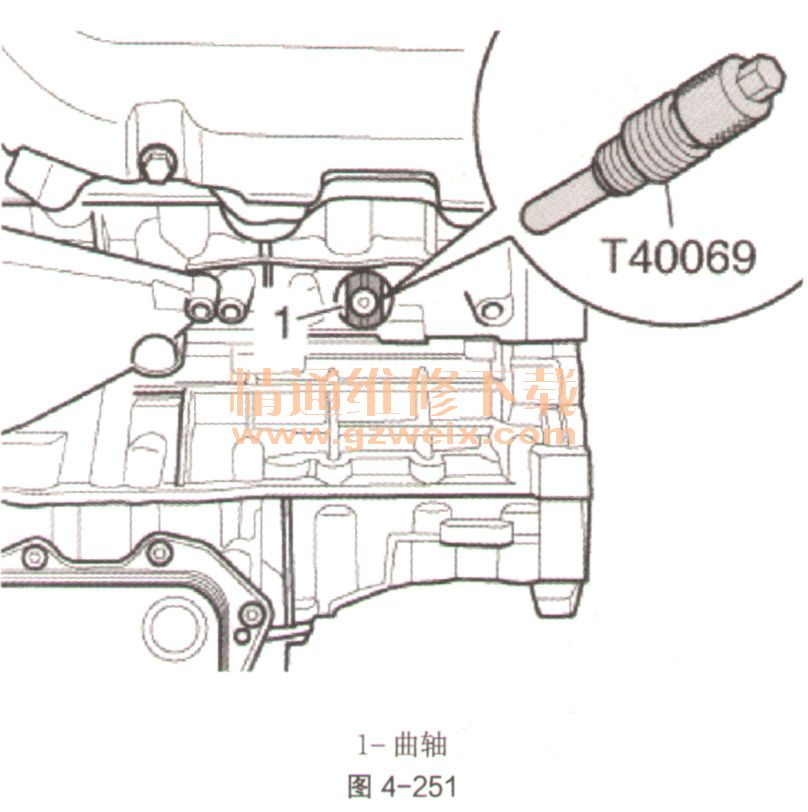

⑩将固定螺栓T40069用20N·m的力矩拧入孔中，必要时稍微来回转动曲轴（如图4-251中1）、以便完全对准螺栓。

    11凸轮轴正时链链条张紧器通过机油减震，只能缓慢均匀地用力压紧。

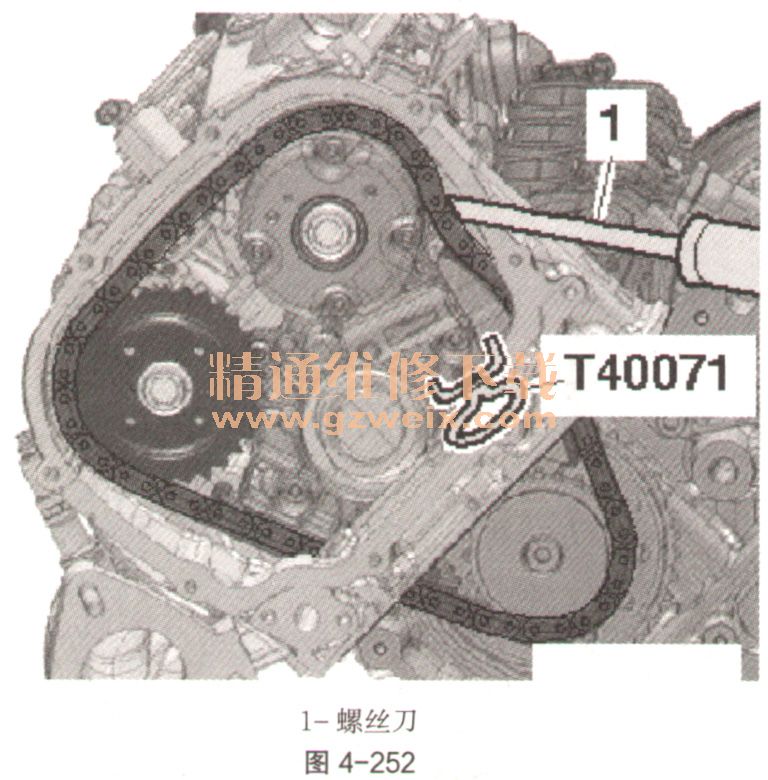

    12用一把螺丝刀（如图4-252中1）向内按压左侧凸轮轴正时链链条张紧器的滑轨到极限位置，用定位销T40071卡住链条张紧器。

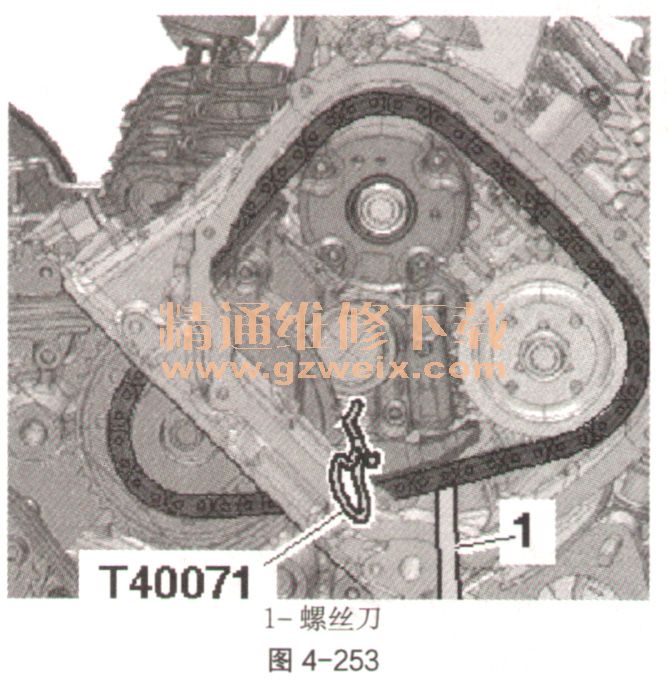

    13用一把螺丝刀（如图4-253中1）向内按压右侧凸轮轴正时链链条张紧器的滑轨到极限位置，用定位销T40071卡住链条张紧器。

    14凸轮轴有损坏的危险。松开凸轮轴调节器或凸轮轴链轮螺栓时，绝不允许将凸轮轴固定装置T40133用作固定支架。

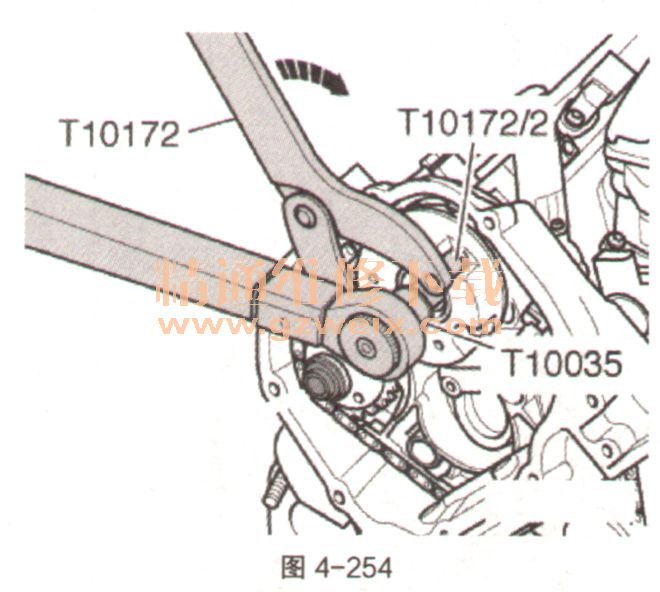

    15为了固定相关凸轮轴调节器，安装固定支架T10172与销子T10172/2并用工具头T10035松开螺栓，如图4-254。

    16固定相关凸轮轴链轮时，安装双孔螺母扳手3212并用工具头T10035松开螺栓，如图4-255。

    17用颜色标记凸轮轴调节器和凸轮轴链轮的安装位置，以便重新安装。发动机有损坏的危险。为了避免小零件通过正时链箱开口意外落入发动机内，请用干净的抹布遮住开口。

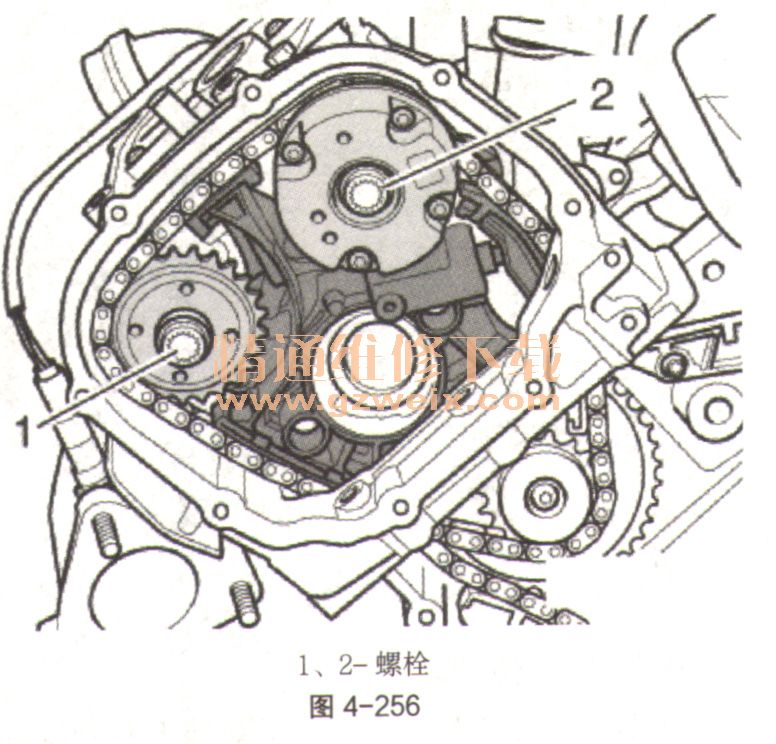

    18拧出左侧汽缸盖上的螺栓（如图4-256中1和2），取下凸轮轴调节器和凸轮轴链轮。

    19用颜色标记凸轮轴调节器和凸轮轴链轮的安装位置，以便重新安装。

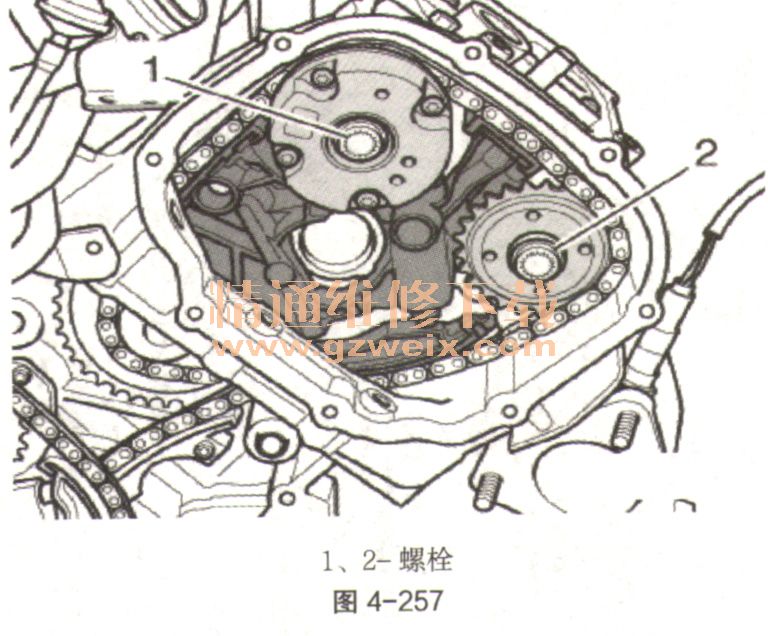

    20拧出右侧汽缸盖上的螺栓（如图4-257中1和2），取下凸轮轴调节器和凸轮轴链轮。

   （3）安装方法。
    ①拧紧力矩。更新拧紧时需要继续旋转一个角度的螺栓。气门和活塞头有损坏的危险。在旋转凸轮轴时，活塞不允许停在“上止点”。

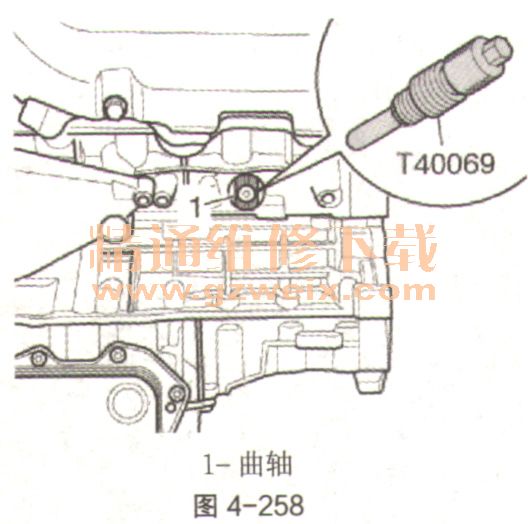

    ②将曲轴（如图4-258中1）用固定螺栓T40069固定在“上止点”位置。
