（4）安装。

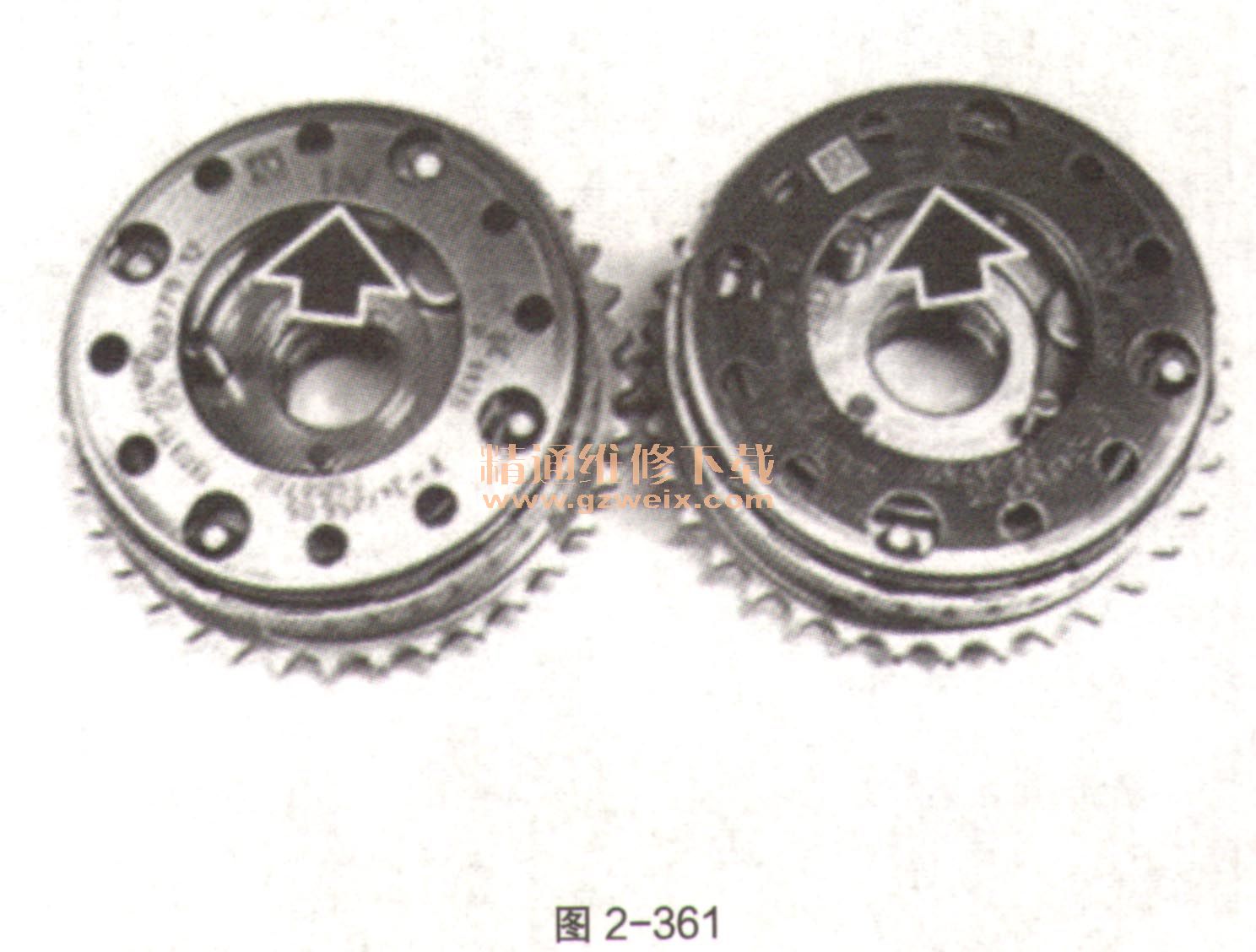

    ①进气和排气调整装置有混淆危险。小心发动机损坏。进气和排气调整装置是不同的。排气凸轮轴的VANOS标有EX，进气凸轮轴的VANOS标有IN，如图2-361。

    ②将进气调整装置（如图2-362中1）插入正时链（如图2-362中2），并定位在进气凸轮轴（如图2-362中3）上。

    ③拧紧进气侧的VANOS中央阀（如图2-363中1）。

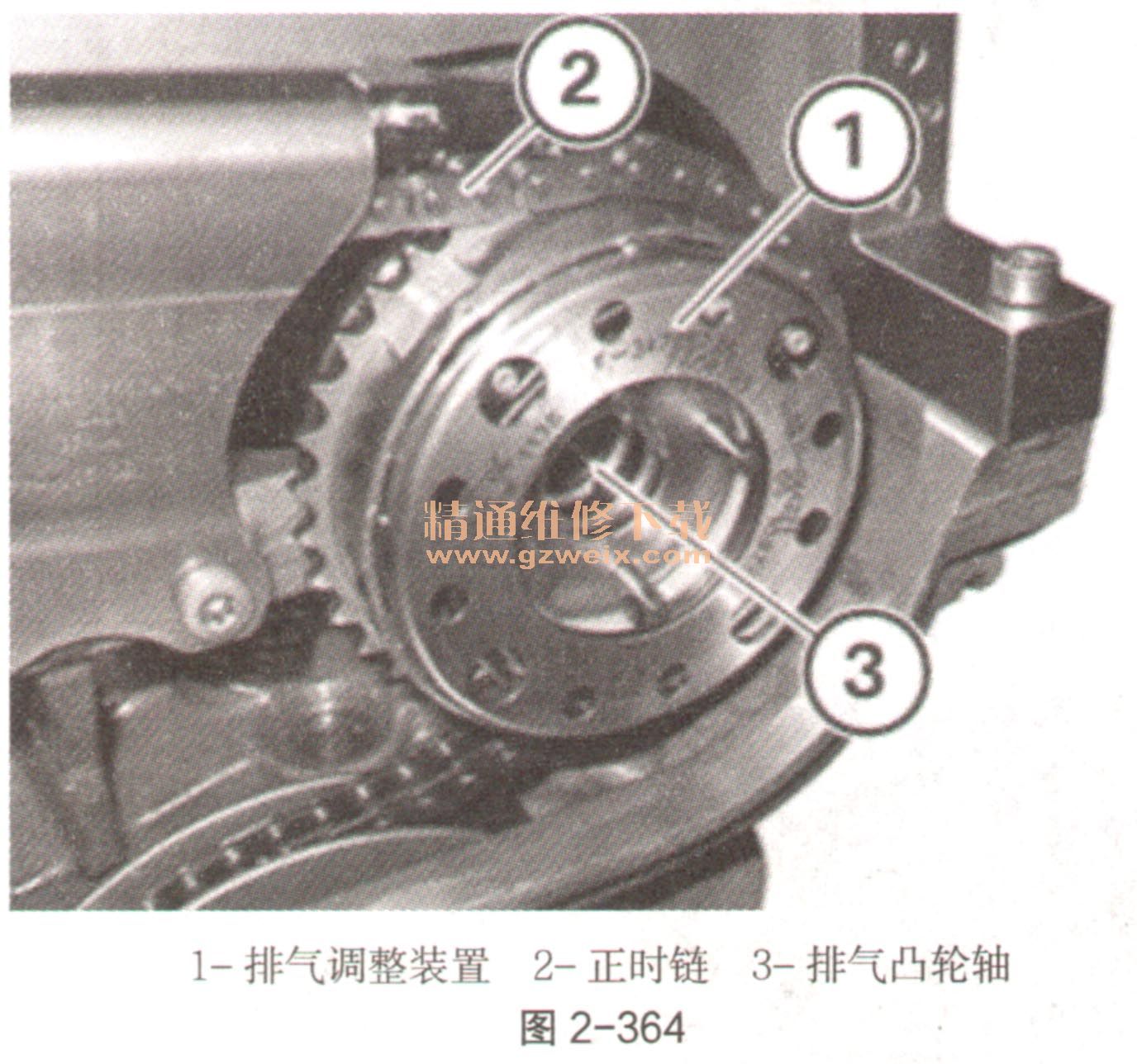

    ④将排气调整装置（如图2-364中1）插入正时链（如图2-364中2），并定位在排气凸轮轴（如图2-364中3）上。

    ⑤拧紧排气侧的VANOS中央阀（如图2-365中1）。

    ⑥将专用工具119340（如图2-366）旋入汽缸盖。用专用工具009460将正时链预紧至0.6N·m。

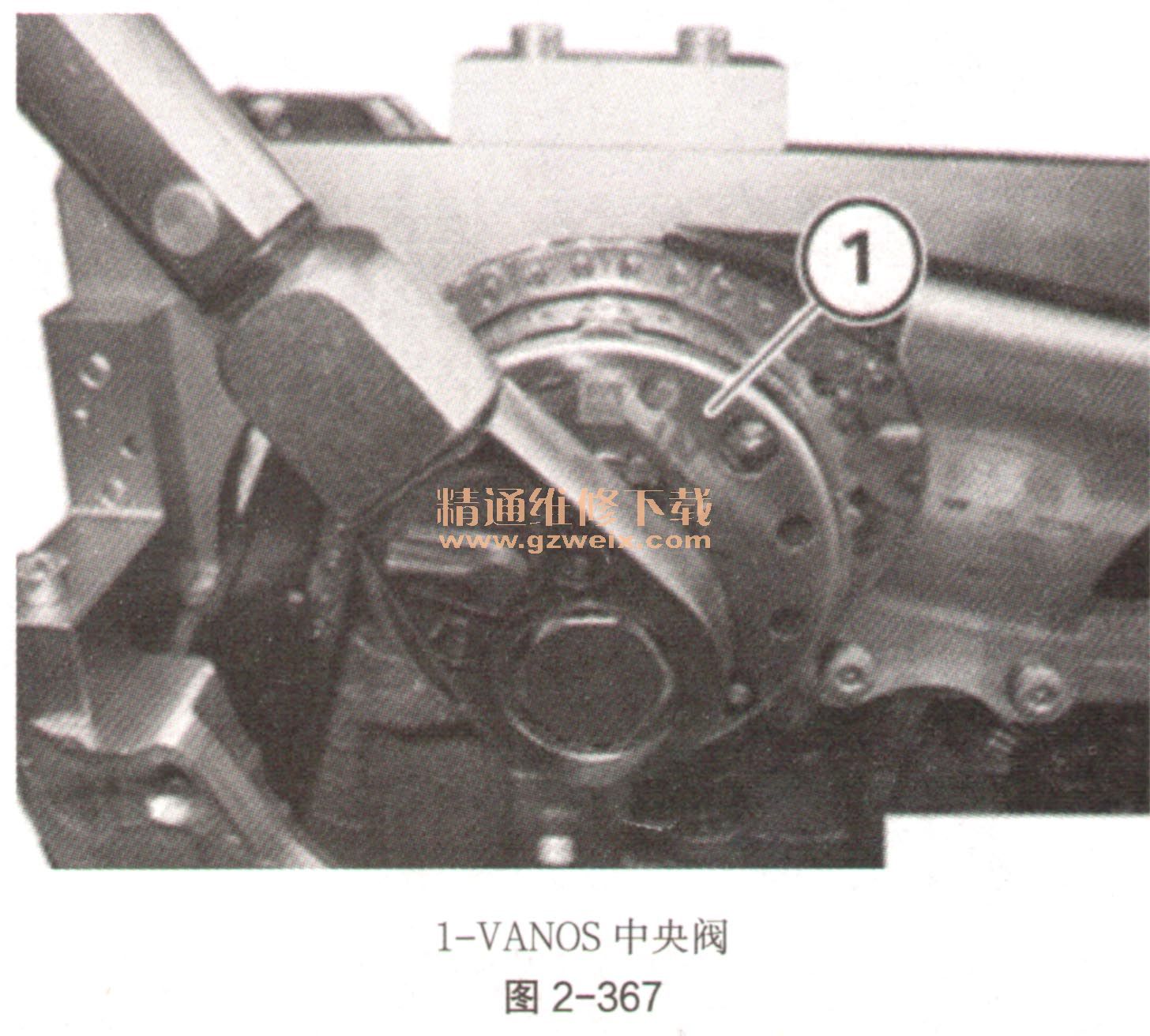

    ⑦拧紧进气调整装置VANOS中央阀（如图2-367中1）。拧紧力矩：10N·m。

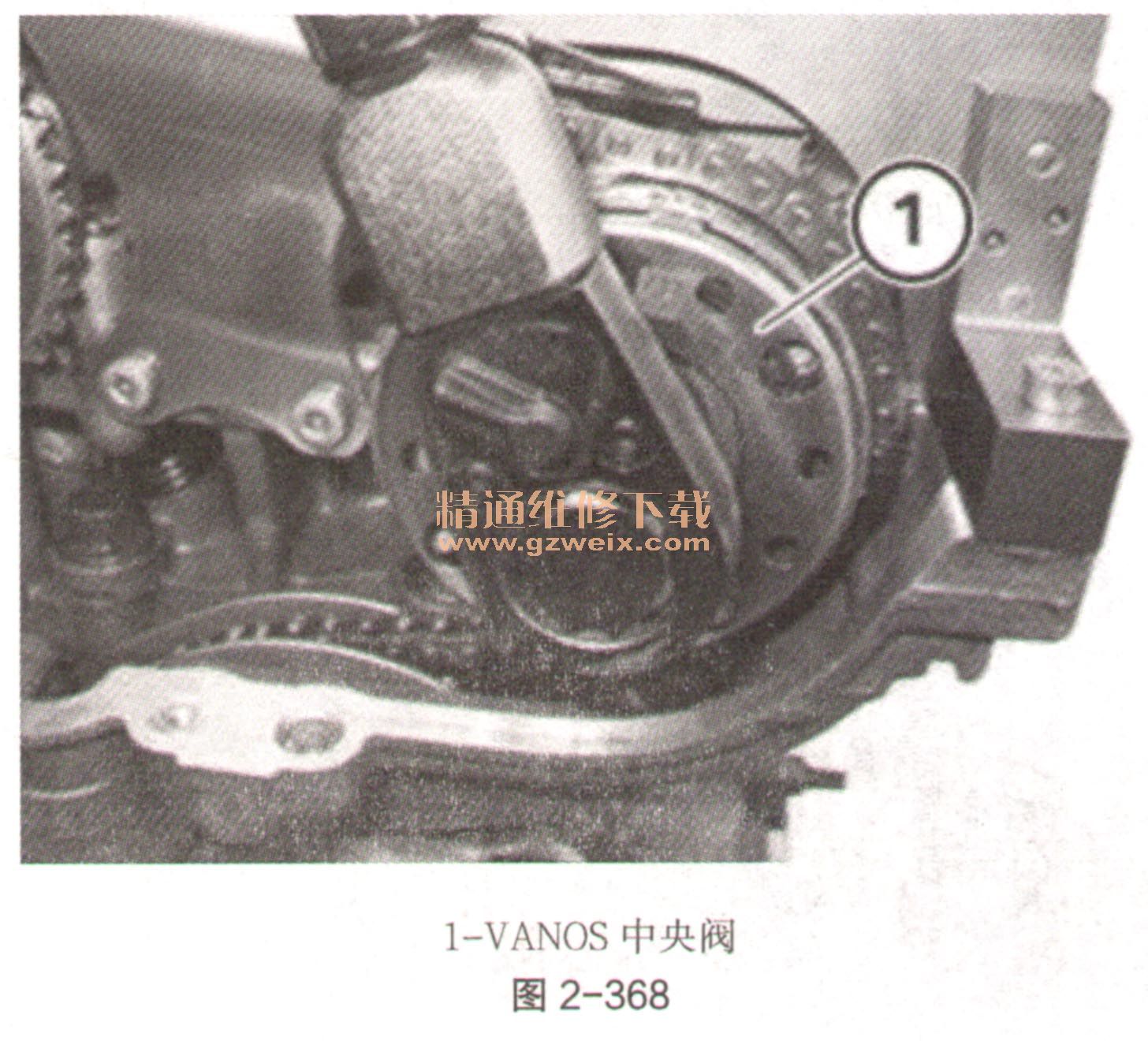

    ⑧拧紧排气调整装置VANOS中央阀（如图2-368中1）。拧紧力矩：10N·m。

    ⑨去除所有专用工具。用专用工具116480（如图2-369）沿发动机旋转方向将发动机转动两次。不要让发动机反向旋转。

⑩检查配气相位。
11安装废气触媒转换器。
12安装汽缸盖罩。
