2014～2015年后宝马225i（F45）（2.0T B48）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-11-05 10:34:19

   （四）调整凸轮轴的配气相位（B48AO0）
   （1）需要的专用工具：119 340、00 9 4602 358 122、2 288 380和116480。发动机有损坏危险，务必遵守配气相位检查和调整的相关提示。
   （2）需要的准备工作。
    ①检查配气相位。

    ②拆下废气触媒转换器。
   （3）调整方法。

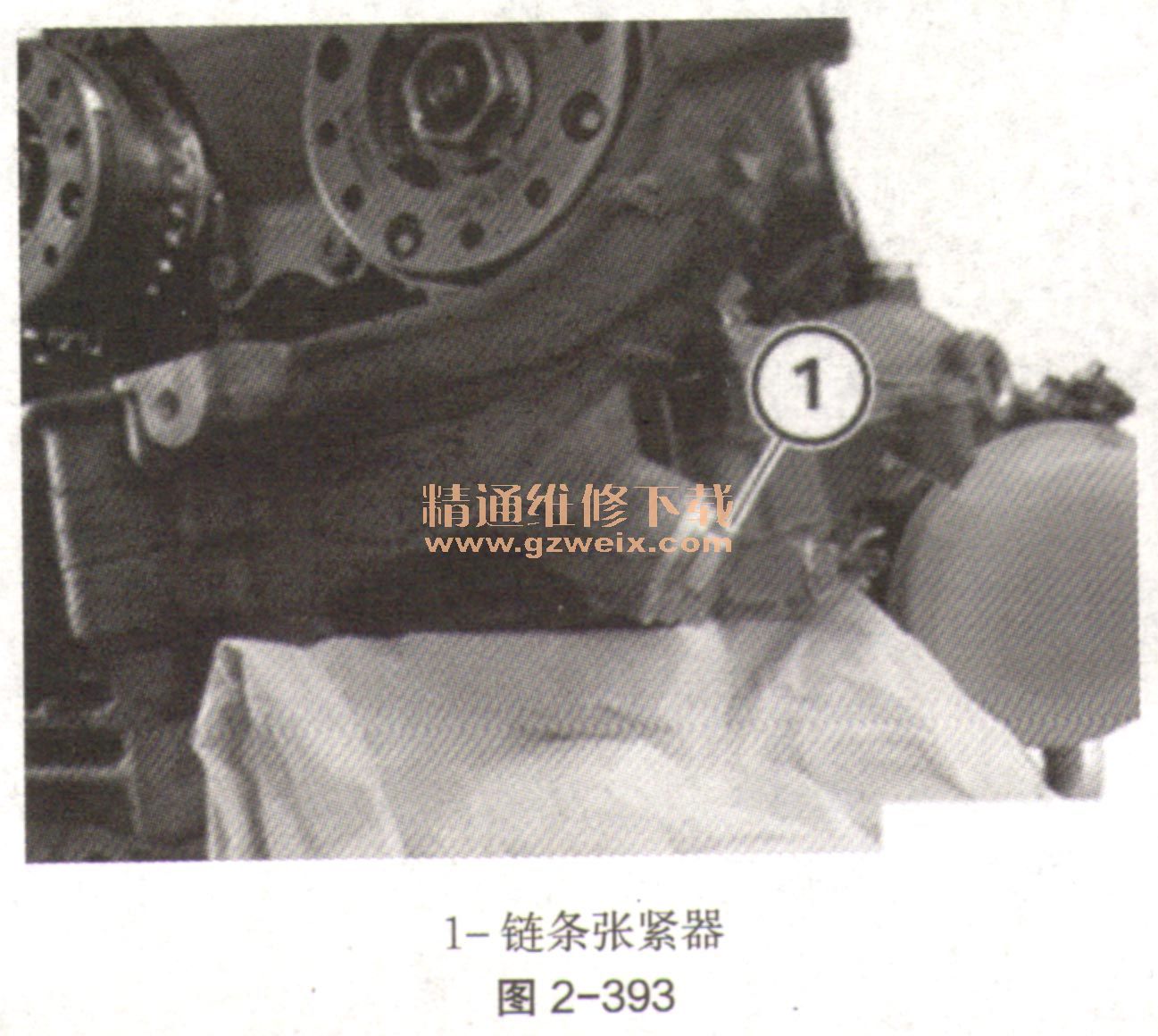

    ①松开链条张紧器（如图2-393中1）。随时准备好抹布，松开螺栓连接之后，会流出少量机油。在售后服务中，必须在链条张紧器装配时安装一个新密封环。

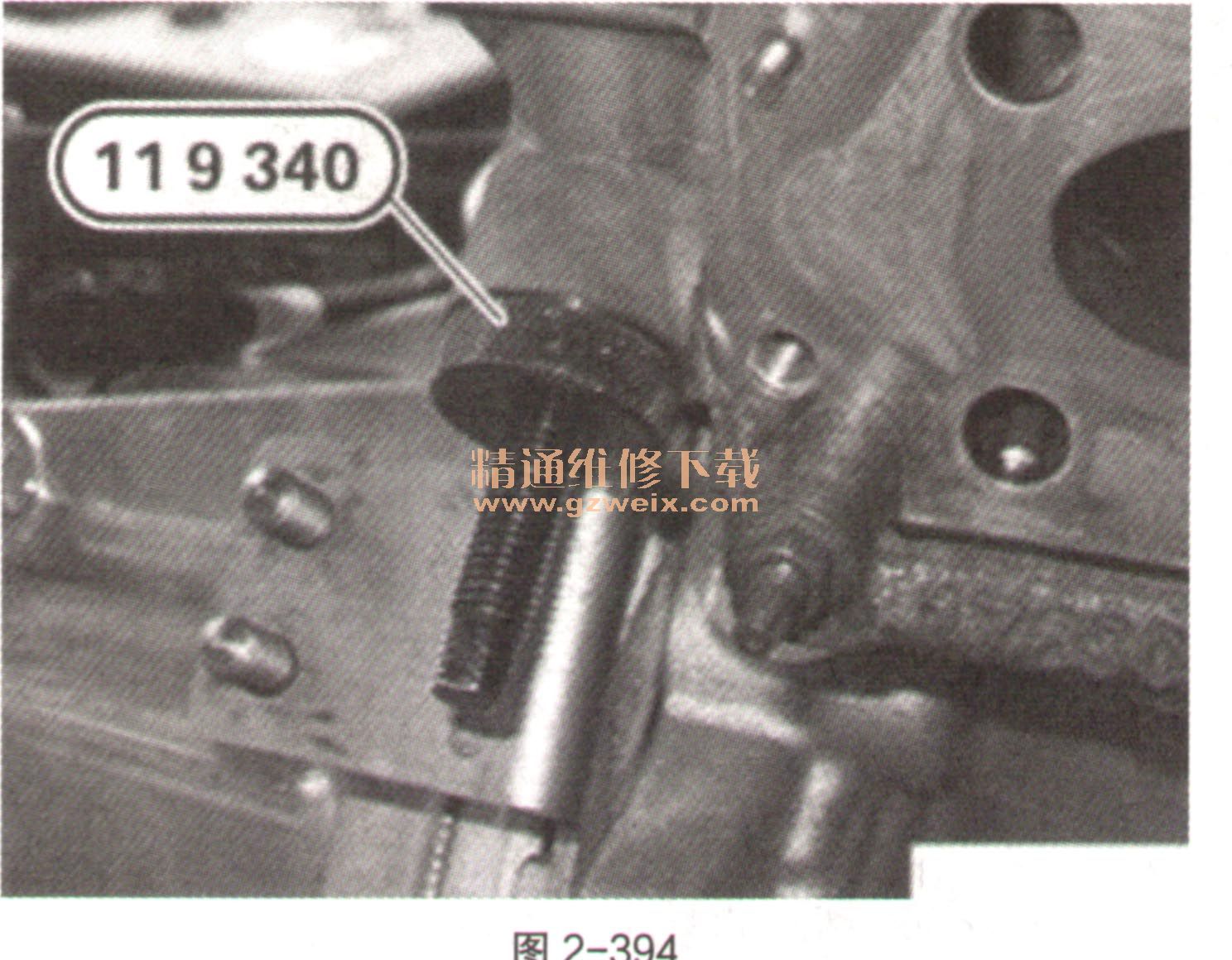

    ②将专用工具11 9 340（如图2-394）旋入汽缸盖。用专用工具009460将正时链预紧至0.6N·m。

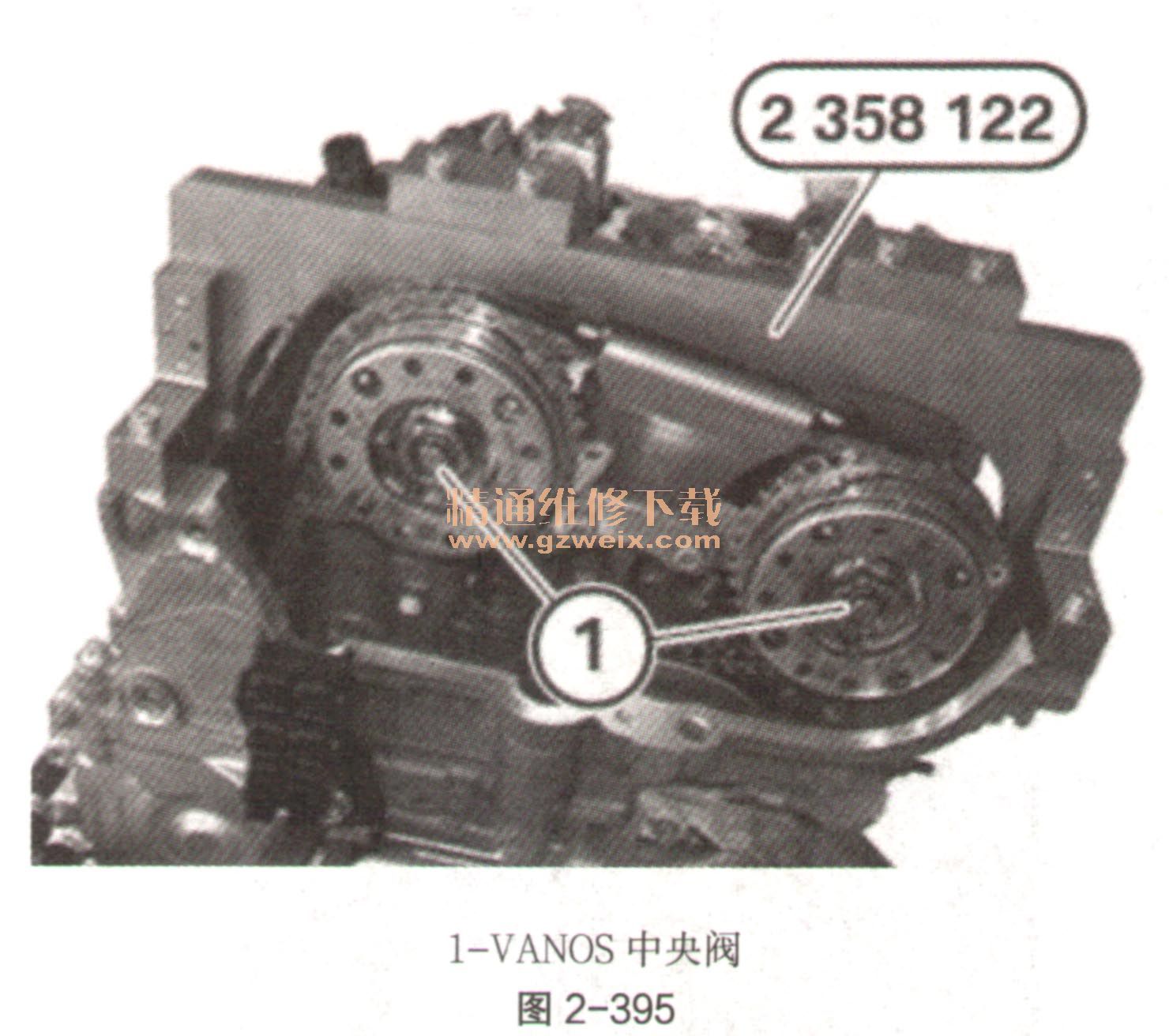

    ③如果不能安装专用工具2 358 122（如图2-395），那么必须重新调整配气相位。用开口扳手固定在相应凸轮轴的双平面段上，松开VANOS中央阀（如图2-395）。

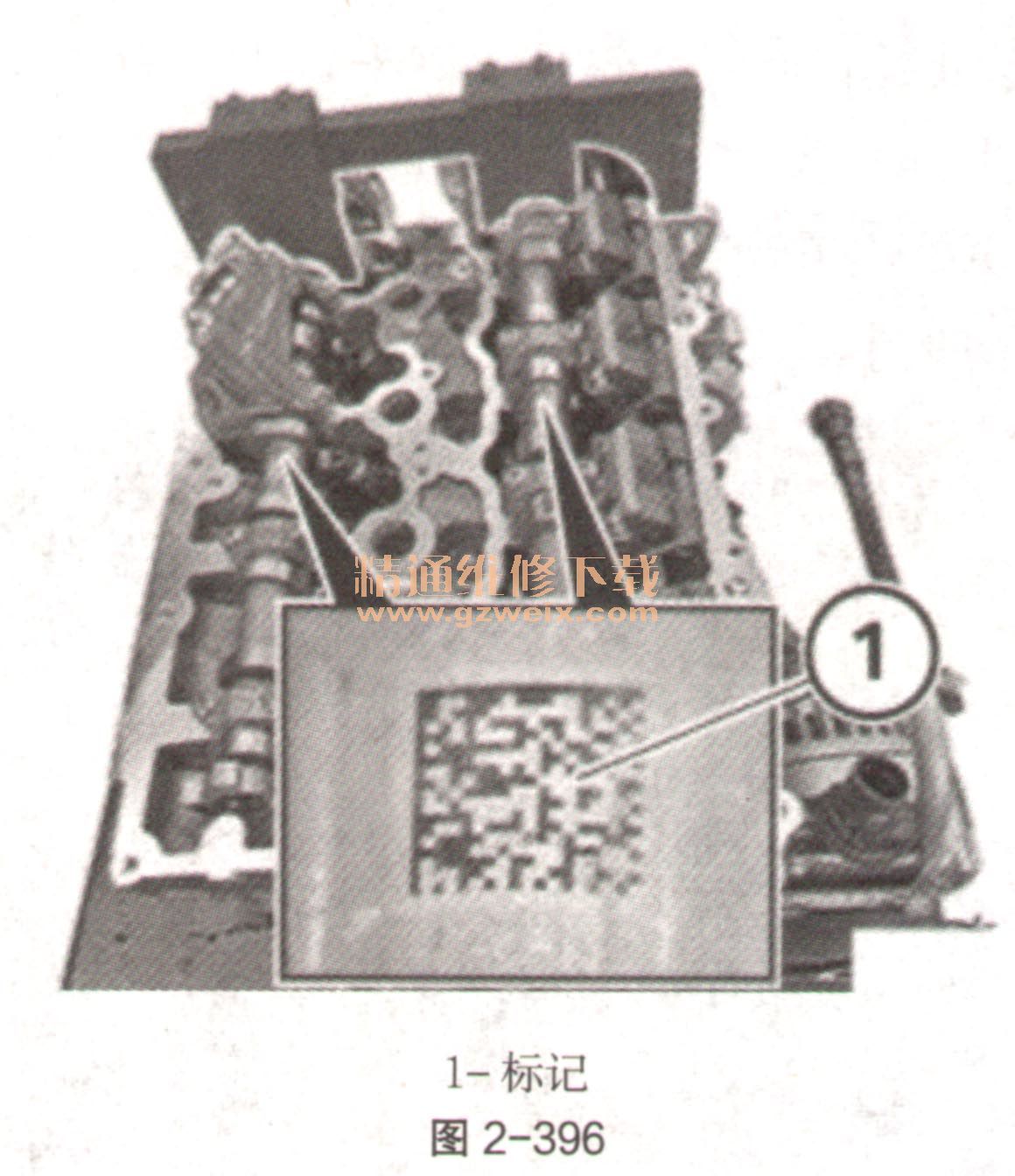

    ④将2个凸轮轴旋转到位。进气和排气凸轮轴上的标记（如图2-396中1）可以从上方读取。

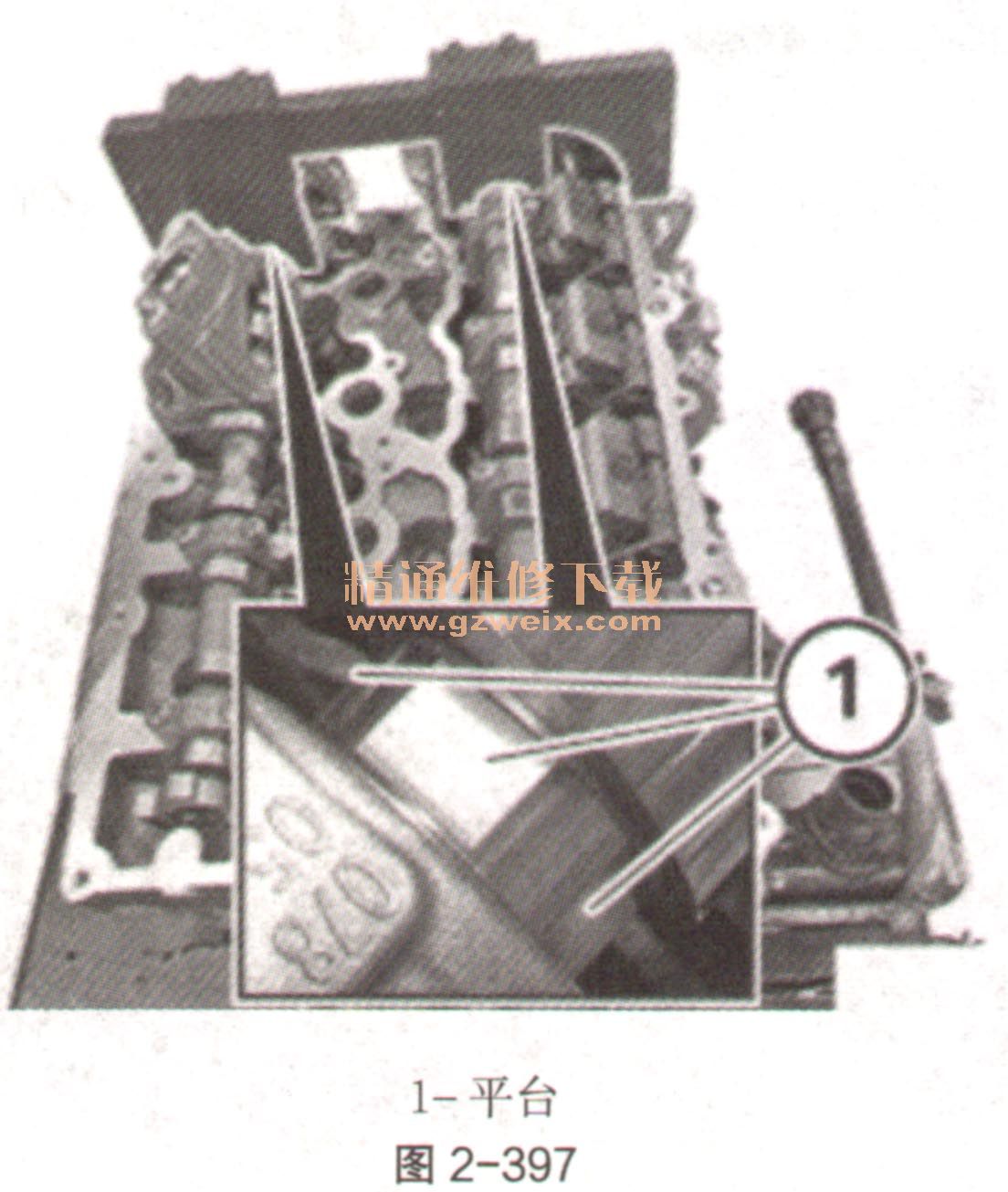

    ⑤进气和排气凸轮轴上的平台（如图2-397中1）朝上部。

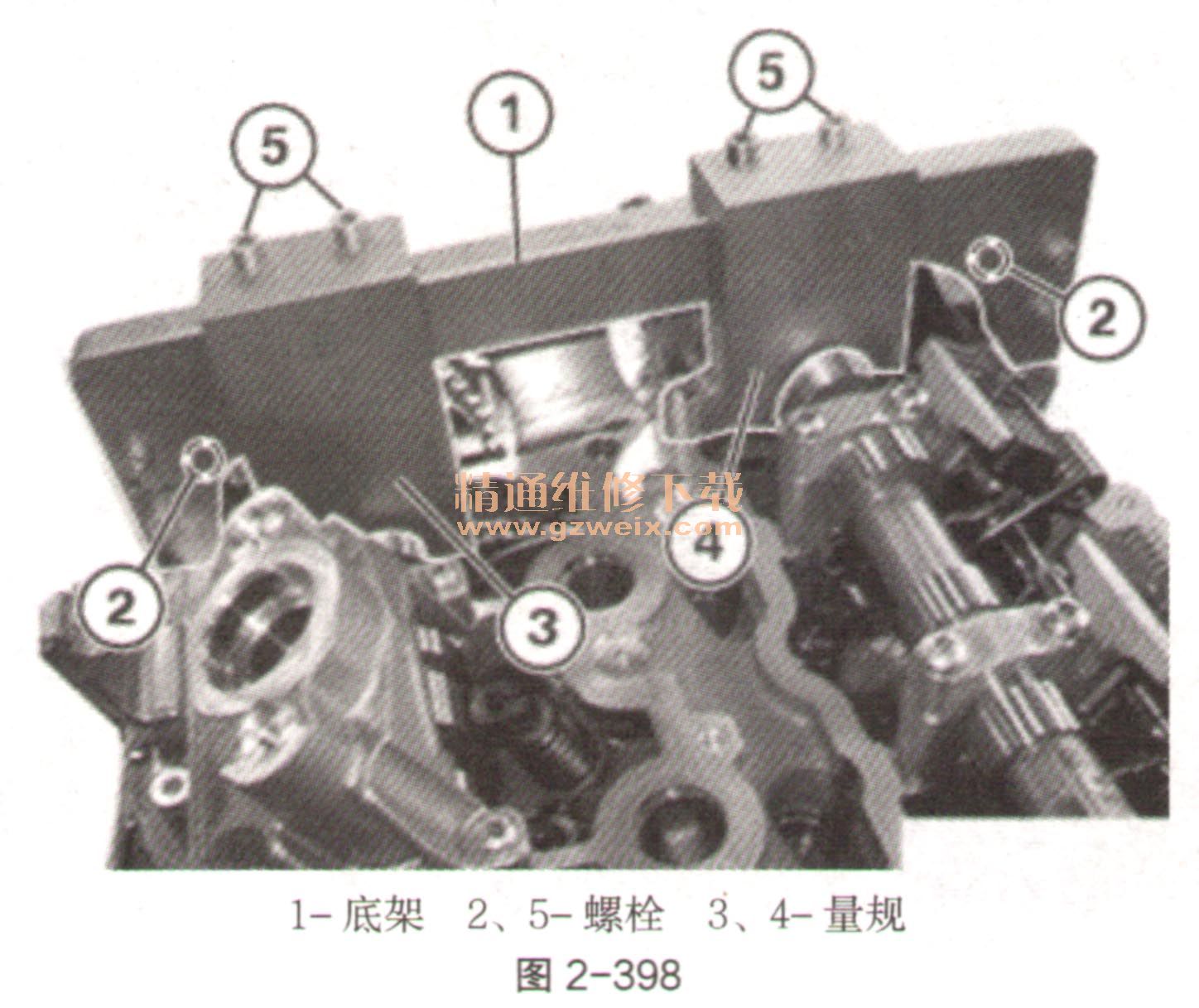

    ⑥将底架（如图2-398中1）用螺栓（如图2-398中2）固定在汽缸盖上。量规（如图2-398中3）利用凹口定位在排气凸轮轴的双平面段上。量规（如图2-398中3）利用螺栓（如图2-398中5）固定在底架上。量规（如图2-398中4）利用凹口定位在进气凸轮轴的双平面段上。量规（如图2-398中4）利用螺栓（如图2-398中5）固定在底架上。

    ⑦拧紧进气调整装置VANOS中央阀（如图2-399中1）。拧紧力矩：10N·m。

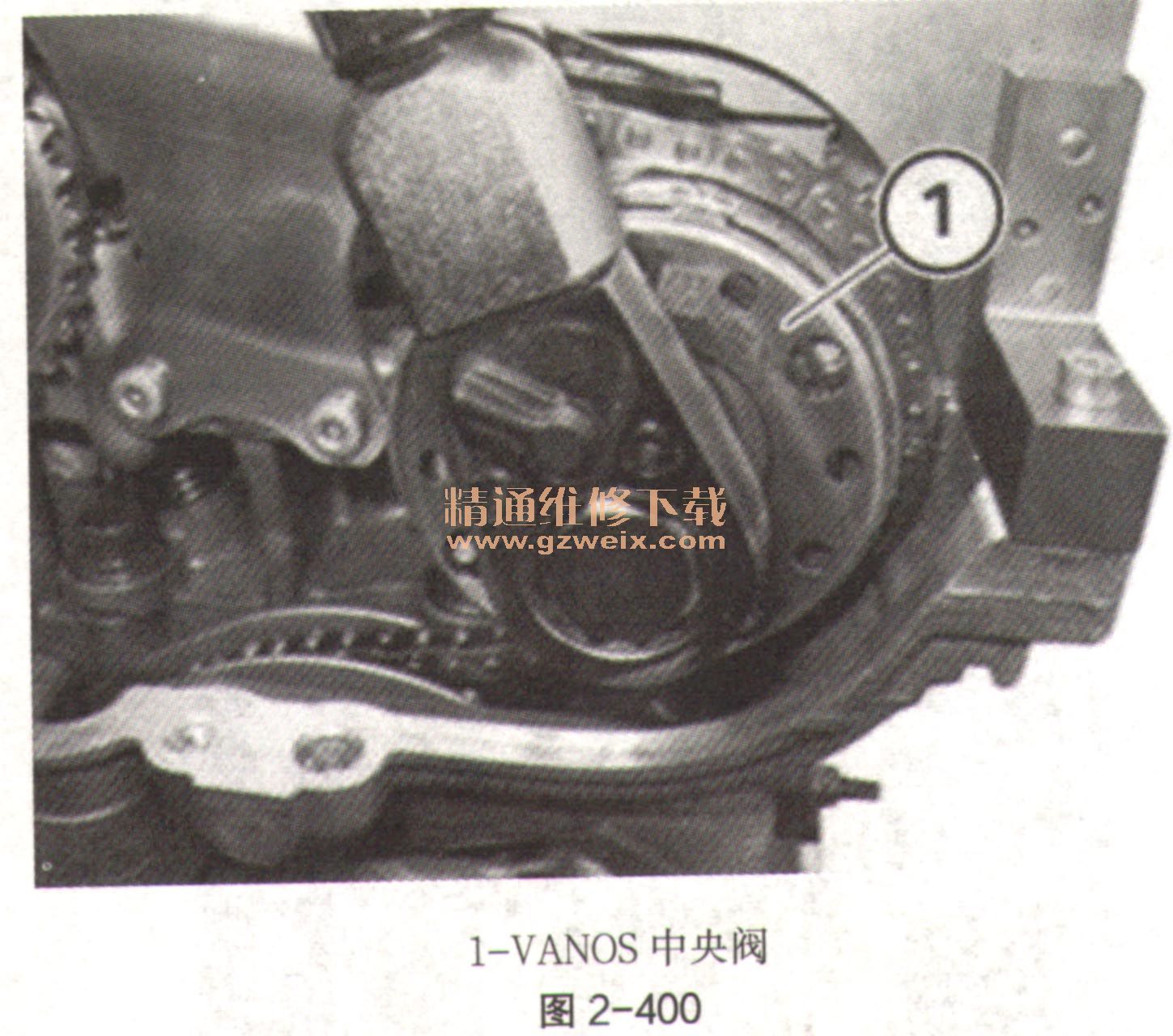

    ⑧拧紧排气调整装置VANOS中央阀（如图2-400中1）。拧紧力矩：10N·m。移开专用工具2288380和2358122。

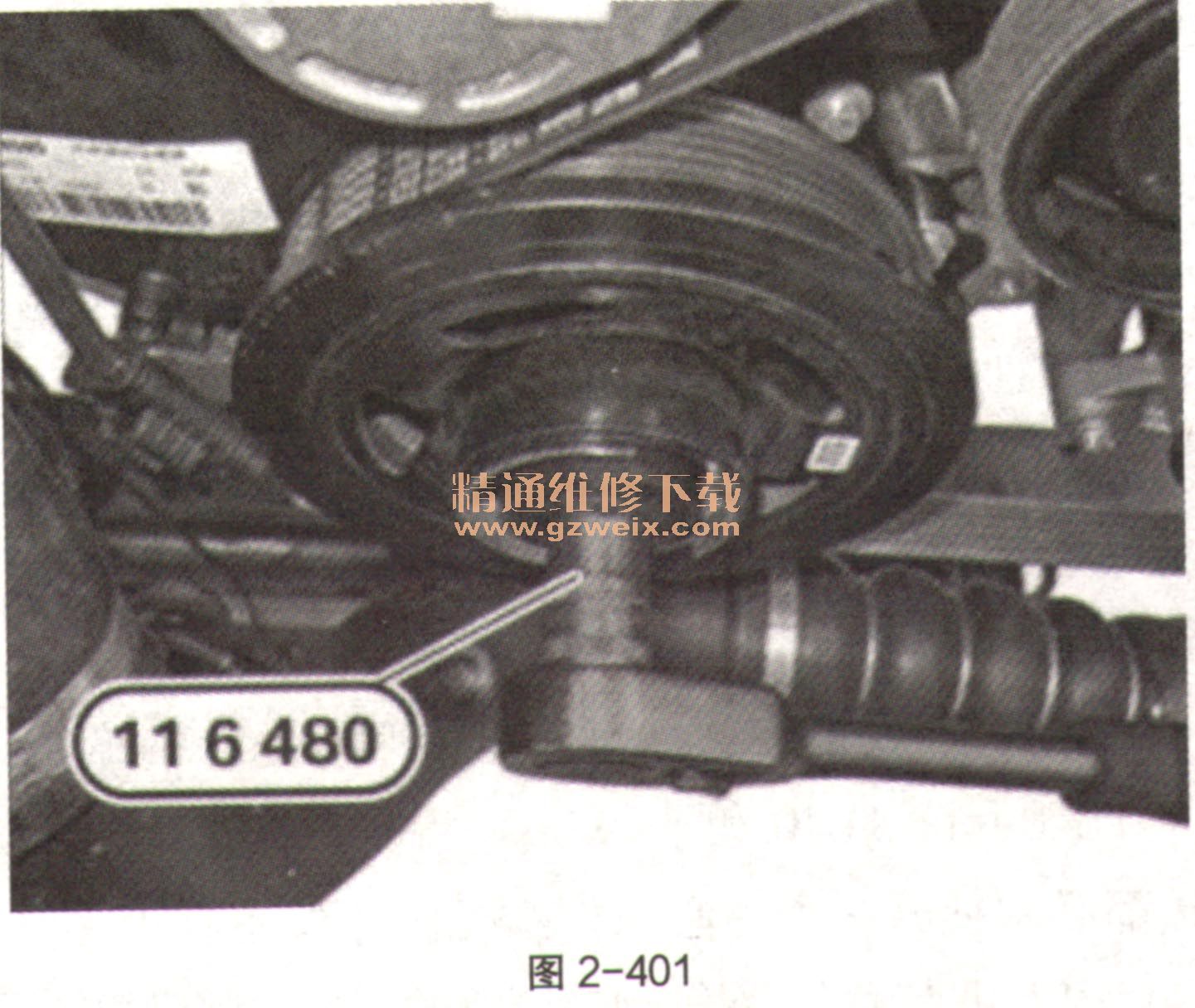

    ⑨用专用工具11 6 480（如图2-401）沿发动机旋转方向将发动机转动2次。不往回旋转发动机。

    ⑩检查凸轮轴的配气相位。
    11安装链条张紧器活塞。
    12安装废气触媒转换器。
    13安装汽缸盖罩。
    14安装右前轮罩饰板。
