（三）检查凸轮轴的配气相位（B48AO0）
     （1）需要的专用工具：11 6 480、2 288 380和2 358 122。发动机有损坏危险，必须严格遵守检查和调整配气相位提示。
   （2）需要的准备工作。
    ①拆下汽缸盖罩。
    ②拆下火花塞。
    ③拆下右前轮罩盖。
   （3）检查方法。

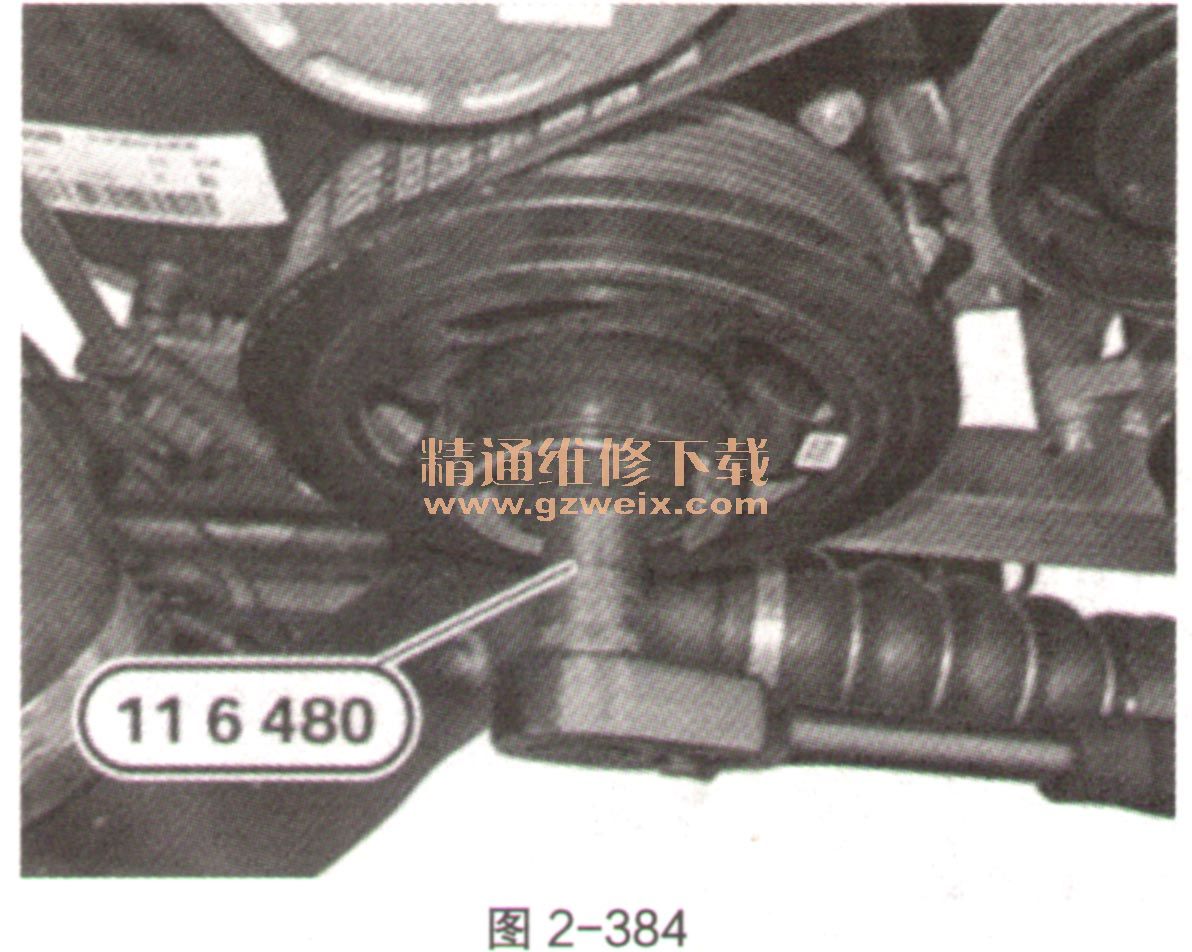

    ①用专用工具116480（如图2-384）将发动机旋转到汽缸1点火上止点位置。不往回旋转发动机。

②取下油底壳上的饰盖（如图2-385中1）。

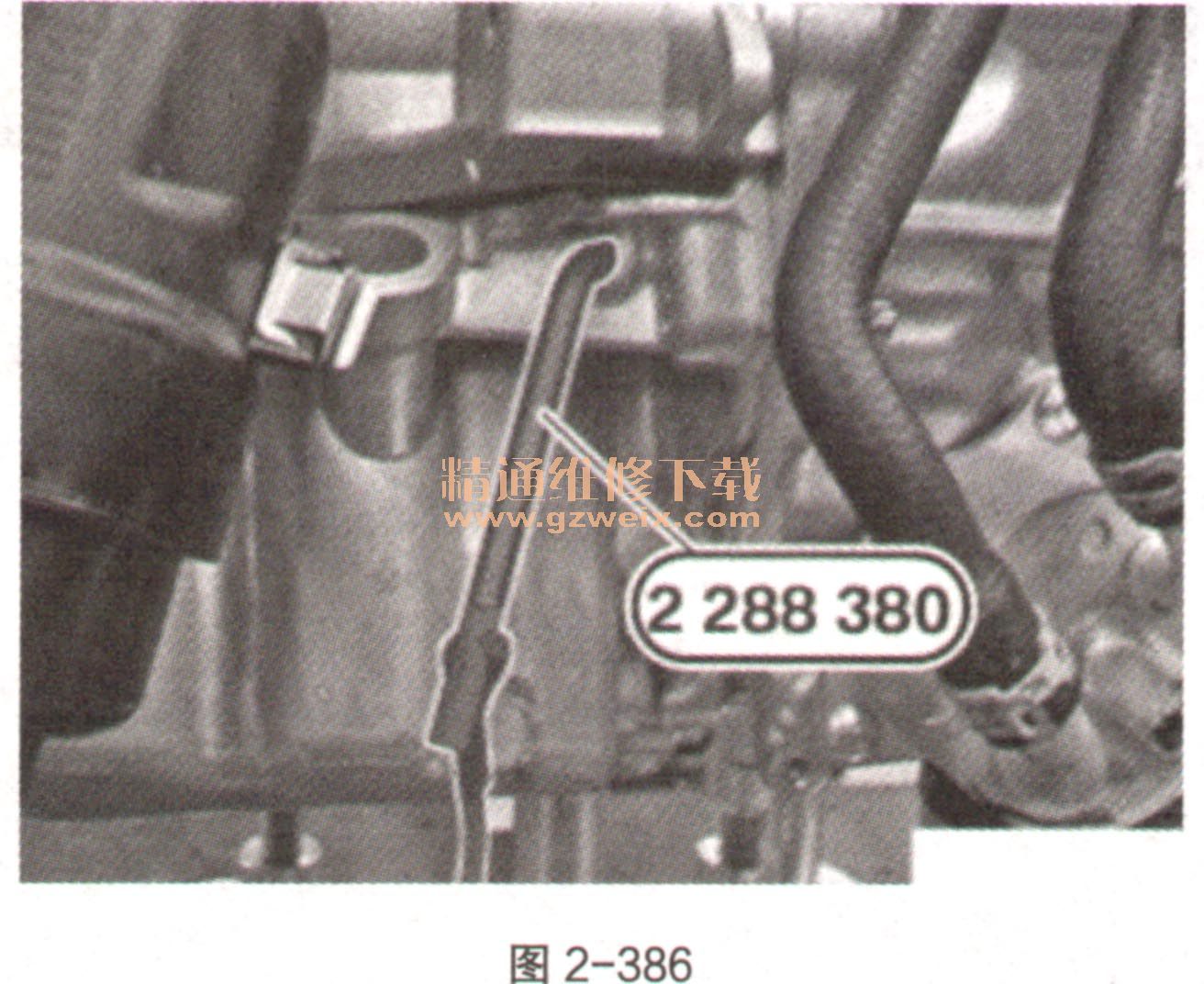

    ③用专用工具116480（如图2-386）在中心螺栓处旋转发动机。针对带手动变速器的车辆：标定孔前还有一个可能与标定孔混淆的孔。专用工具2 288 380必须滑入油底壳的曲柄。用专用工具2288380将曲轴卡在汽缸1点火上止点位置上。

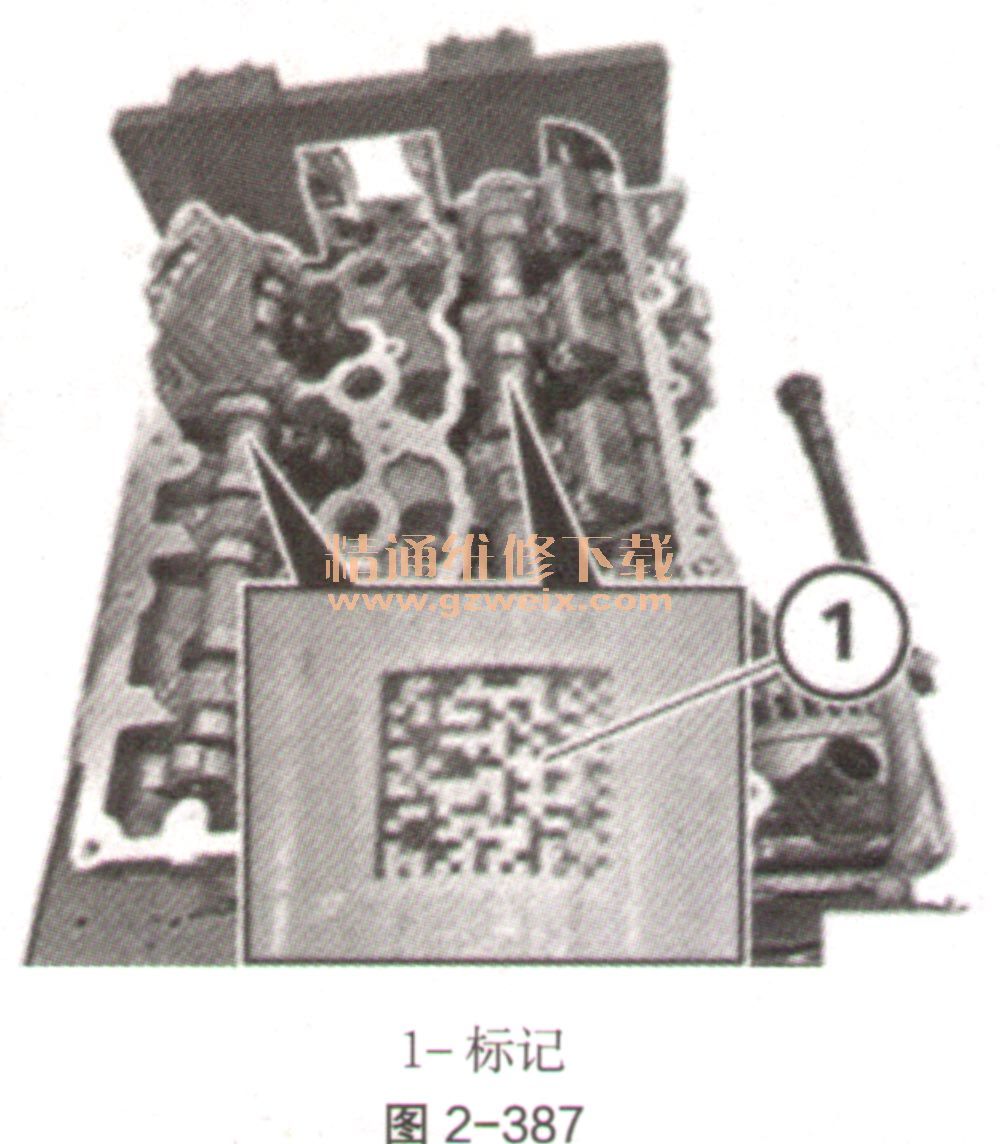

    ④进气和排气凸轮轴上的标记（如图2-387中1）可以从上方读取。

    ⑤进气和排气凸轮轴上的平台（如图2-388中1）朝上部。

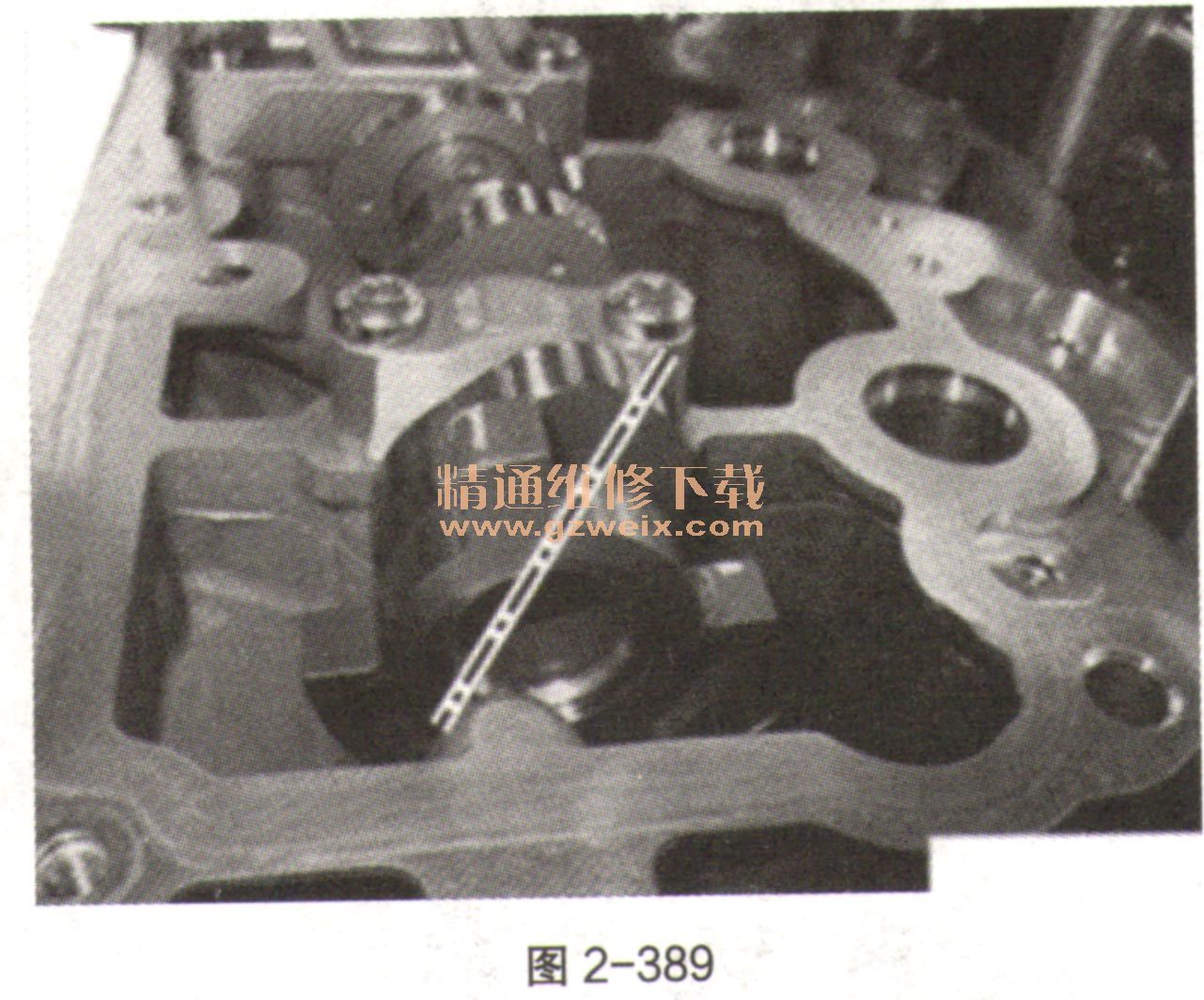

    ⑥第1缸排气凸轮轴的凸轮向右倾斜并指向内部，如图2-389。

    ⑦第1缸进气凸轮轴的凸轮向左倾斜，如图2-390。

    ⑧专用工具2358122（如图2-391）由多个部件构成：底架、汽缸盖上的底架螺栓、固定排气凸轮轴的量规、固定进气凸轮轴的量规和底架上的量规螺栓。

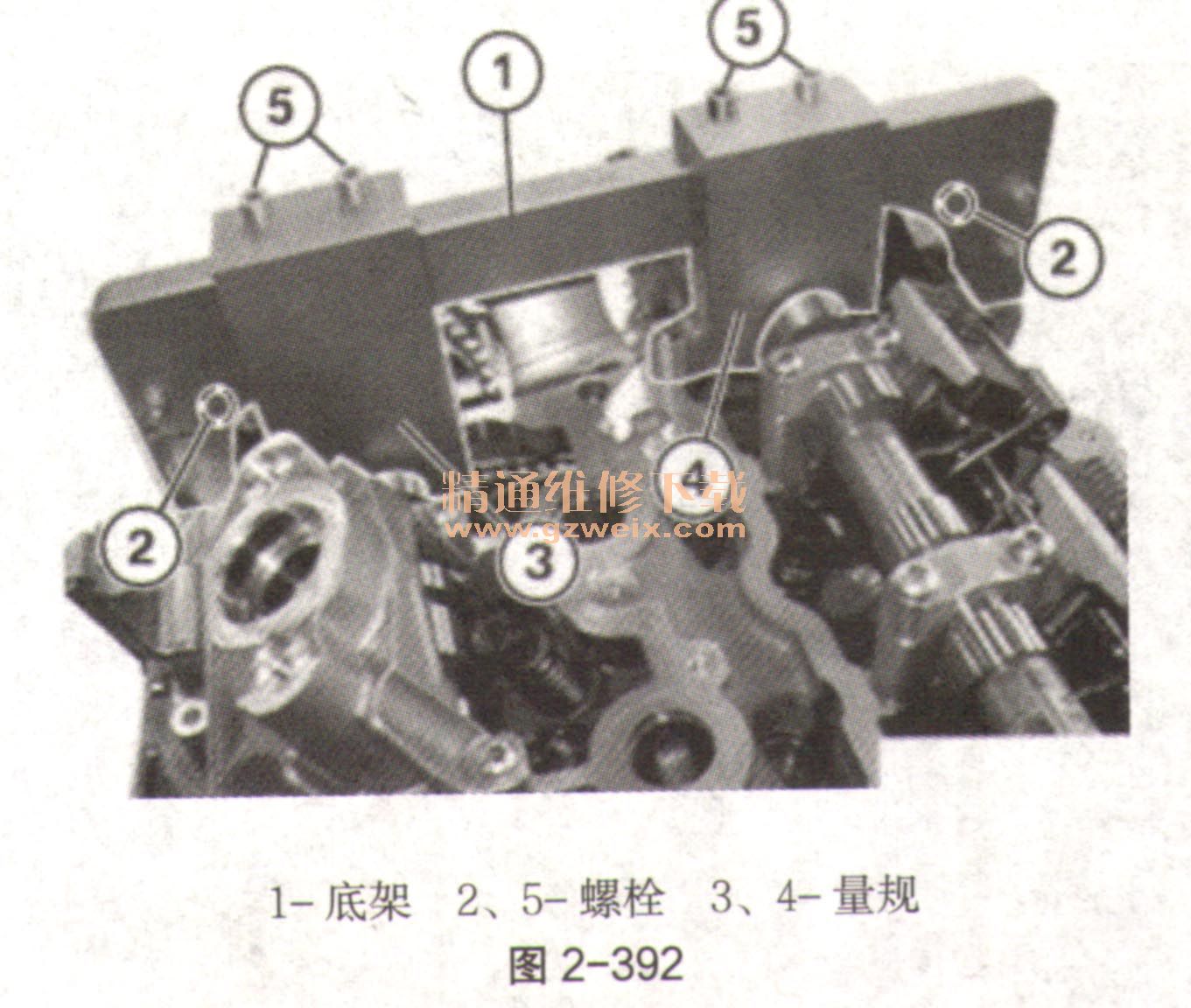

    ⑨将底架（如图2-392中1）用螺栓（如图2-392中2）固定在汽缸盖上。量规（如图2-392中3）利用凹口定位在排气凸轮轴的双平面段上。量规（如图2-392中3）利用螺栓（如图2-392中5）固定在底架上。量规（如图2-392中4）利用凹口定位在进气凸轮轴的双平面段上。量规（如图2-392中4）利用螺栓（如图2-392中5）固定在底架上。

    ⑩如有必要，调整配气相位。
    11拆卸所有专用工具。
    12安装火花塞。
    13安装汽缸盖罩。
    14安装右前轮罩盖板。
