（二）更换两条正时链（B48A00）
 （1）需要的专用工具：2357904和114120。
 （2）需要的准备工作。
①拆下发动机及变速器。
②拆下变速器。
③将发动机装到装配架上。
④拆下飞轮。
⑤拆卸汽缸盖。
⑥拆卸机油泵
⑦拆下后部正时齿轮箱盖。
 （3）拆卸。

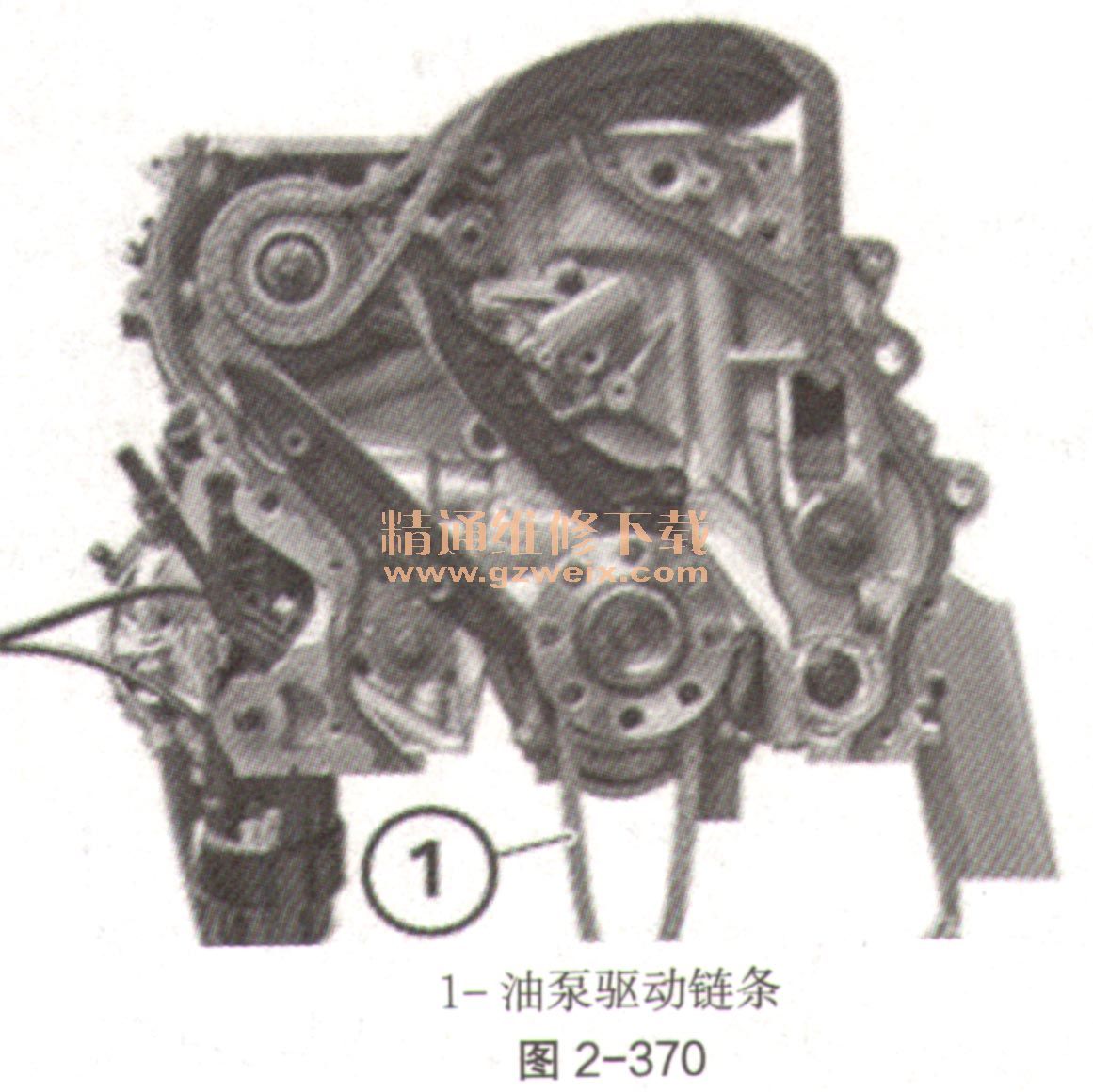

①拆下油泵驱动链条（如图2-370中1）。

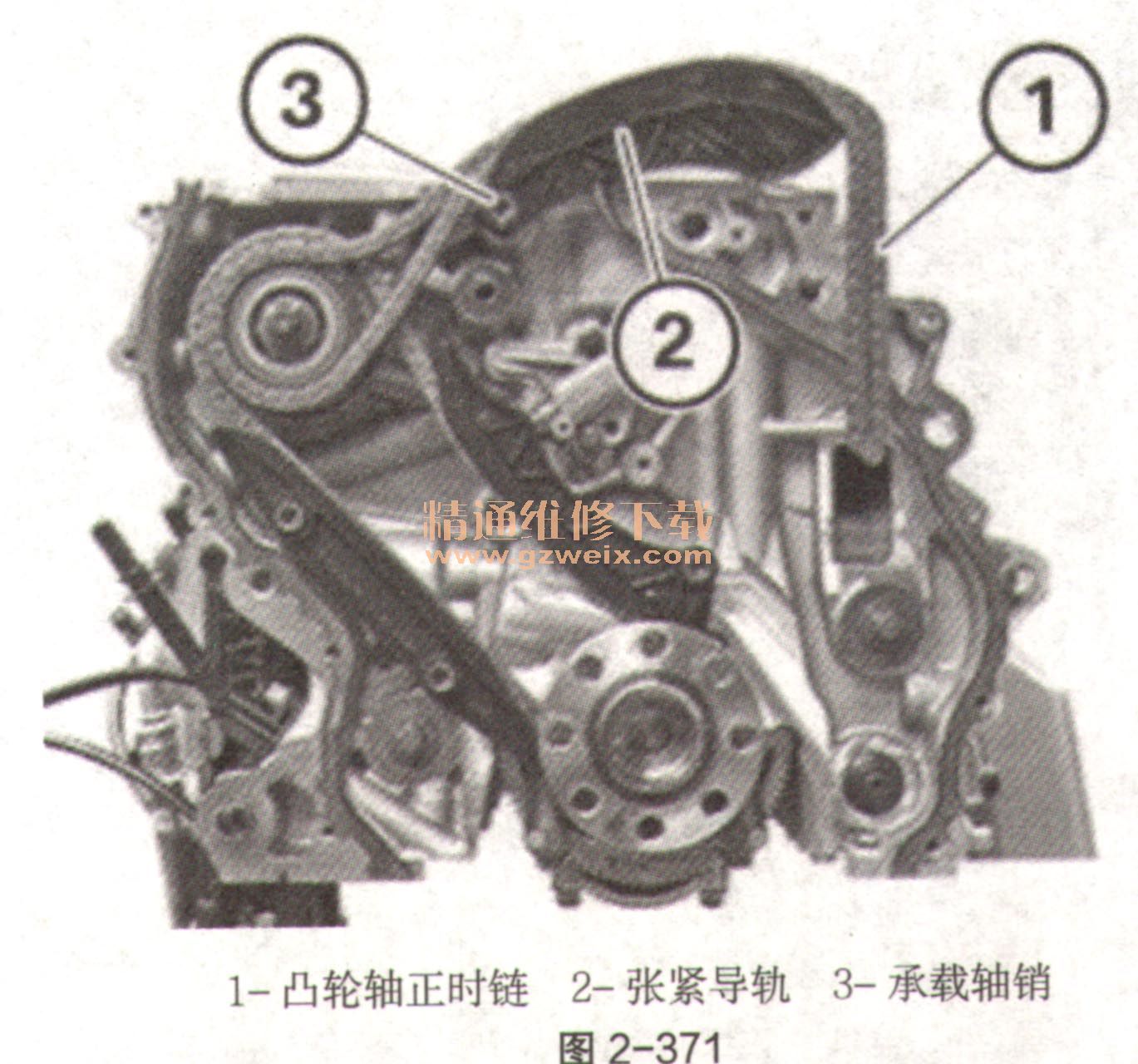

    ②取下凸轮轴正时链（如图2-371中1）。取下承载轴销（如图2-371中3）的张紧导轨（如图2-371中2）。提示：承载轴销（如图2-371中3）一定不要拆下。

    ③松开链轮的中心螺栓（如图2-372中1）时，必须固定曲轴。将曲轴用导向销定位。用螺栓（如图2-372中2）将专用工具2 357 904固定在曲轴箱上。松开链轮的中心螺栓（如图2-372中1）。

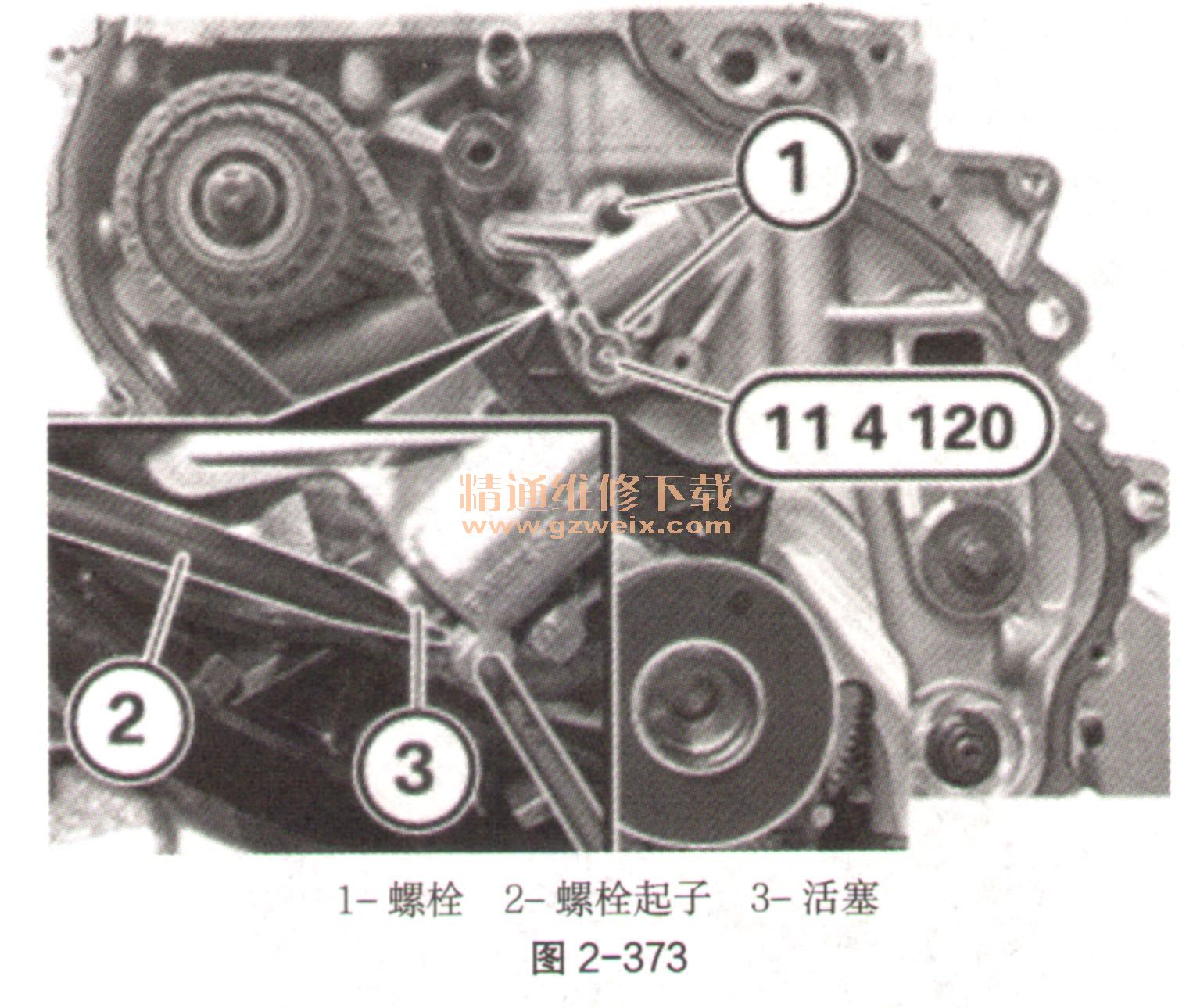

    ④将链条张紧器的活塞（如图2-373中3）用螺丝起子（如图2-373中2）压入到极限位置，并用专用工具114120固定。松开螺栓（如图2-373中1）。拆下链条张紧器。

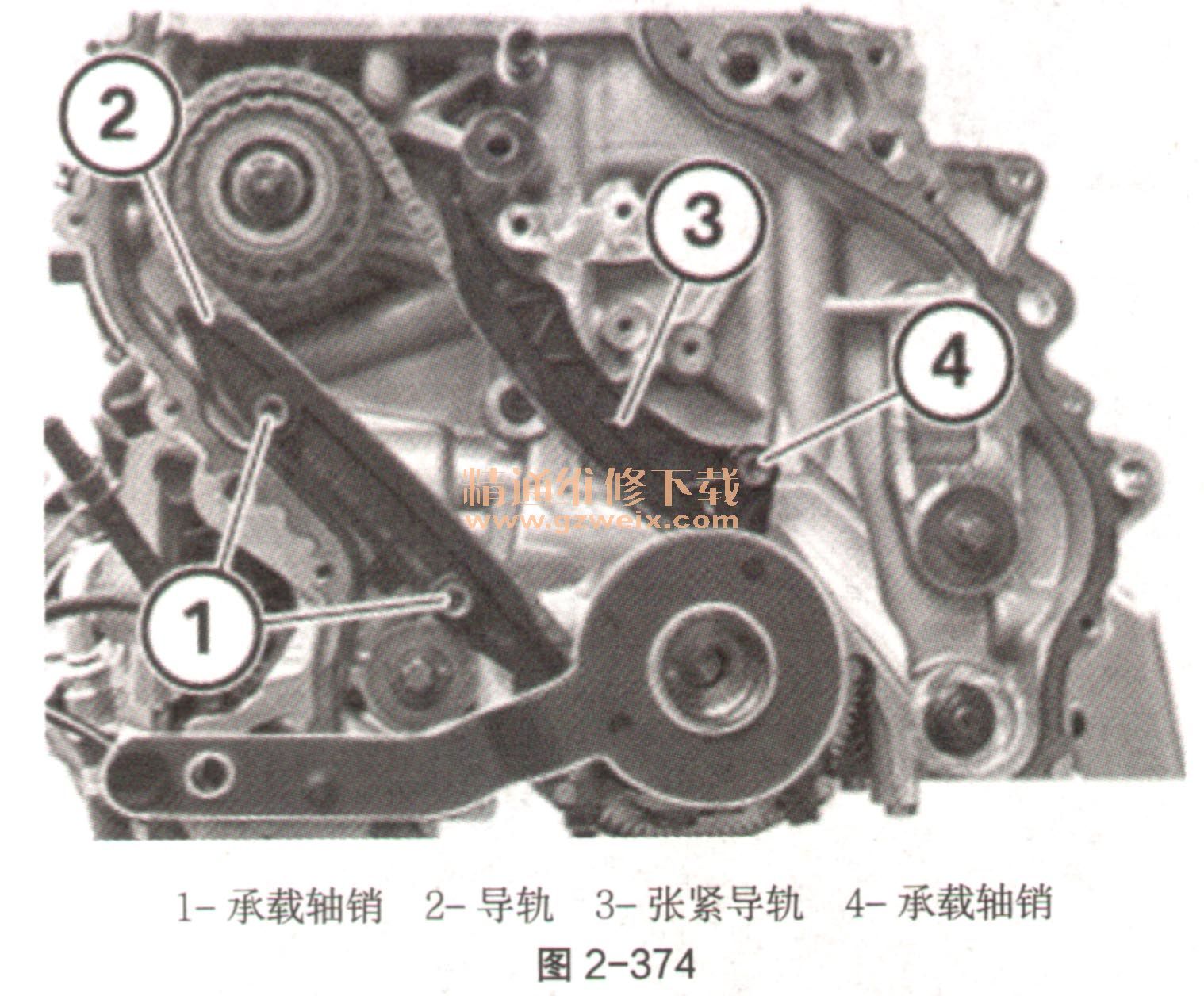

    ⑤松开两个承载轴销（如图2-374中1）。拆出导辍如图2-374中2）。松开承载轴销（如图2-374中4）。拆下张紧导轨（如图2-374中3）。

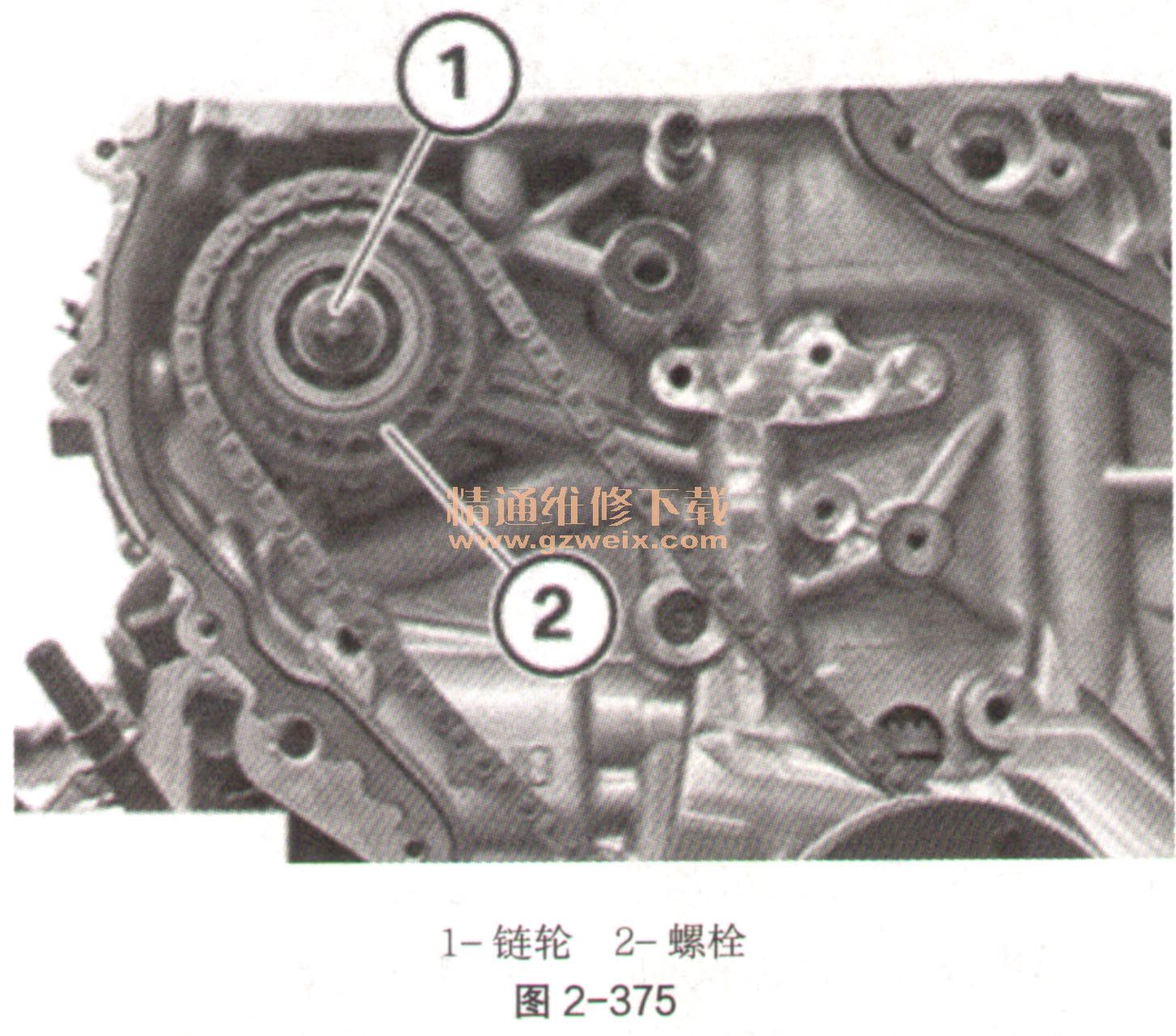

    ⑥松开螺栓（如图2-375中1），并取下链轮（如图2-375中2）。

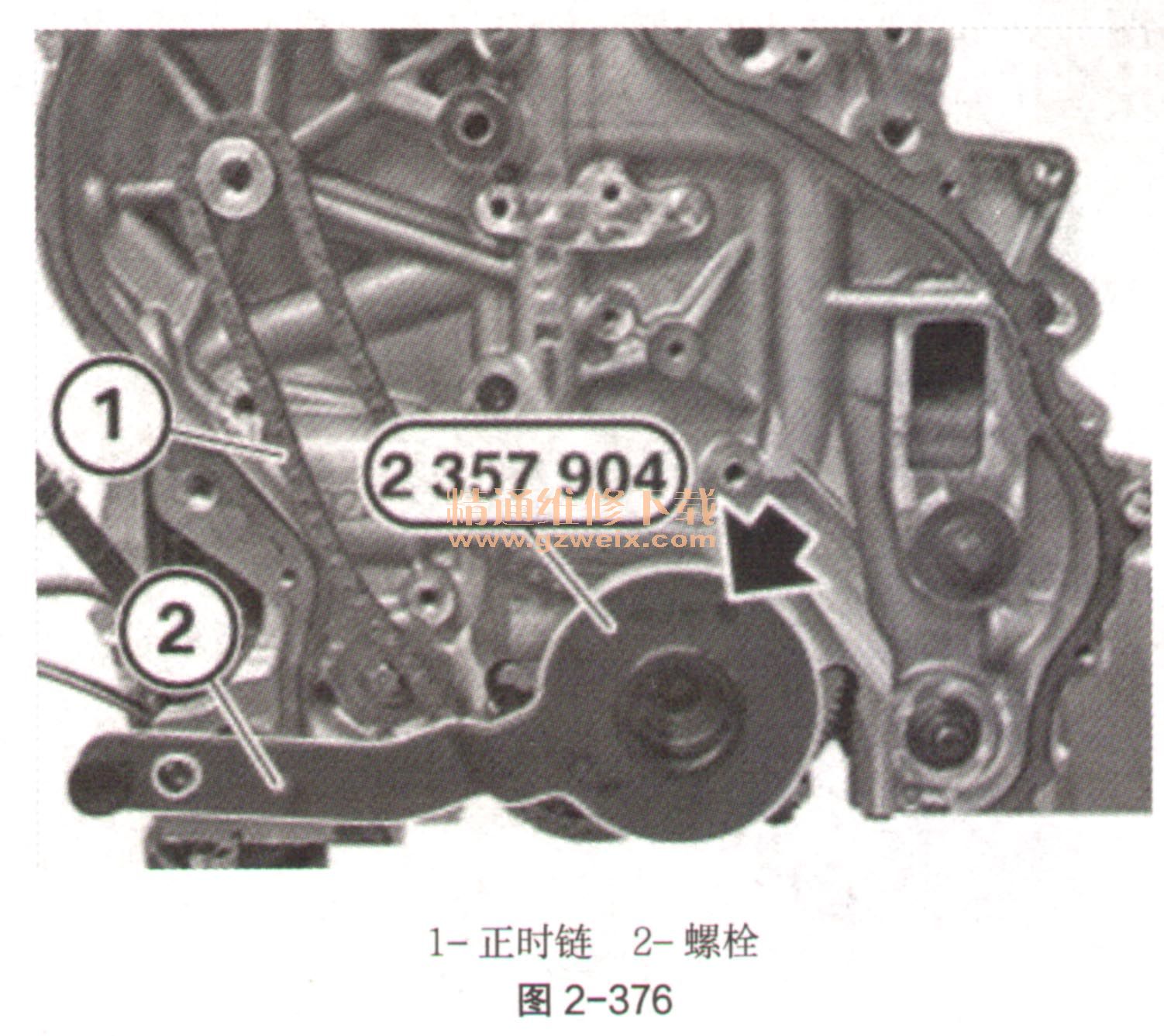

    ⑦松开螺栓（如图2-376中2），并拆下专用工具2357904。拆卸正时链（如图2-376中1）。

   （4）安装。

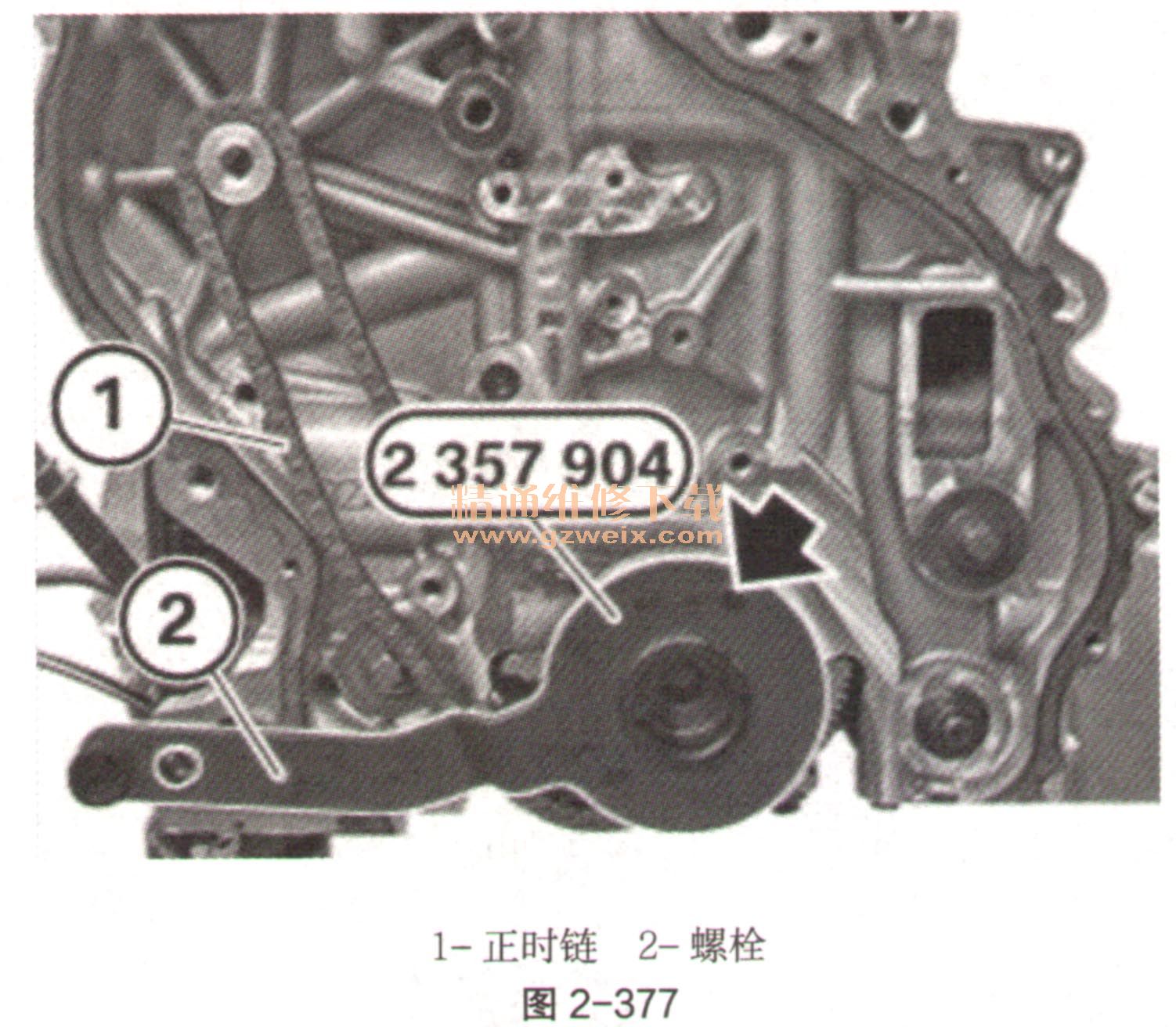

    ①安放正时链（如图2-377中1）。用专用工具2357904定位曲轴。用螺栓（如图2-377中2）将专用工具2357904固定在曲轴箱上。
