2016~2017年大众辉昂2. 0T-CUHA发动机正时校对方法
来源:本站整理  作者:佚名  2019-01-03 09:12:46

 一.正时链单元部件分解

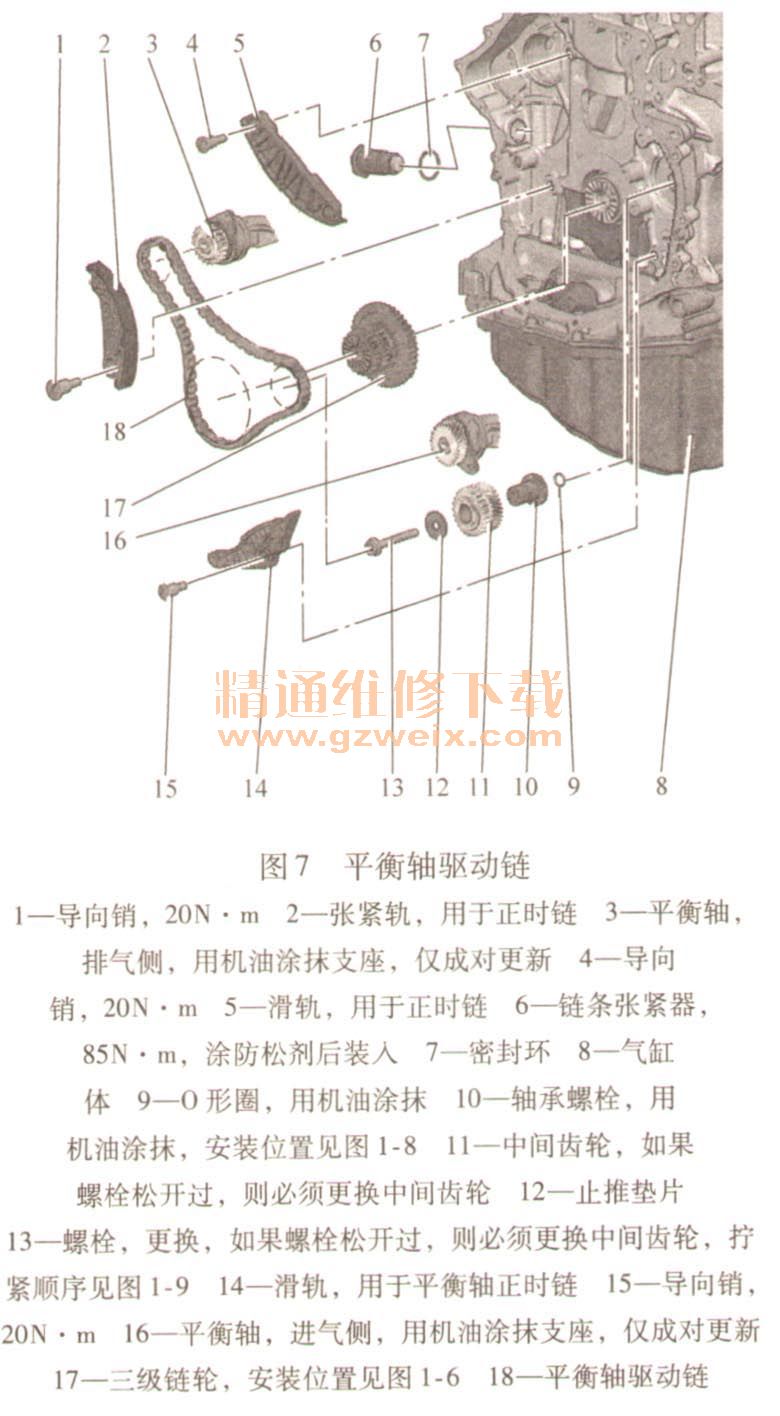

  发动机正时链单元部件如图1~图4~图7所示。

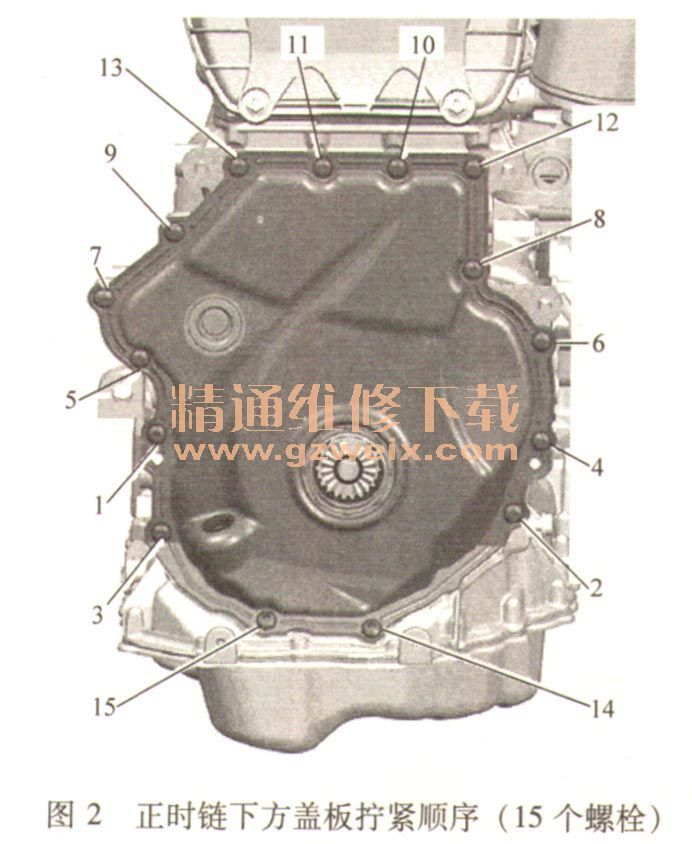

    按图2所示顺序分两步拧紧螺栓1-15:①用8N·m的力矩拧紧螺栓。②继续转动螺栓45°。
按图3所示顺序分两步拧紧螺栓1-8:①用8N· m的力矩拧紧螺栓。②继续转动螺栓45°。
按图5所示顺序分步拧紧螺栓:
用于钢螺栓:第一次手动拧入至贴紧,第二次继续拧紧9N·m
用于铝螺栓:第一次手动拧入至贴紧,第二次预拧紧力矩4N·m,第三次继续拧紧180°

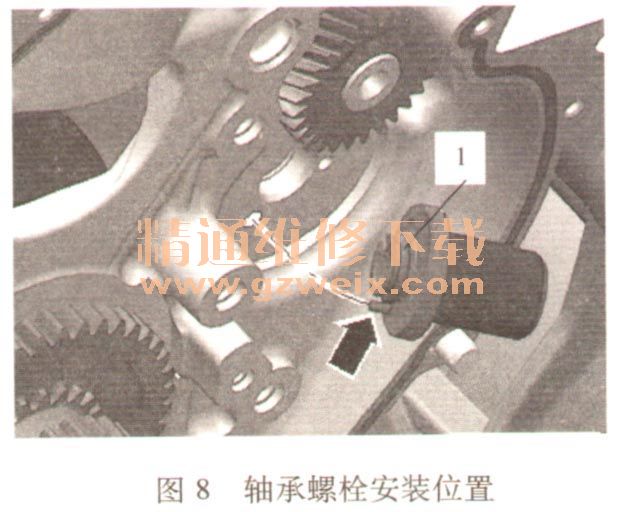

    更换并用机油润滑O形圈1;轴承螺栓的配合销(见图8中箭头)卡入气缸体孔中。用机油润滑轴承螺栓。

务必更换中间齿轮,否则无法调整齿隙,将致使发动机损坏。
新的中间齿轮带一层油漆减摩覆层,在短时运行后会被磨去,这样齿隙便会自动调整。用新的螺栓按如下方式拧紧(见图9)。

    1)用扭力扳手以10N·m的力矩预紧。
    2)旋转中间齿轮。中间齿轮不允许有间隙存在,否则松开并再次拧紧。
    3)用扭力扳手以25N·m的力矩拧紧。
    4)用扳手将螺栓继续转动90°。

[1] [2] [3] [4] [5]  下一页
