二．正时链单元拆卸步骤
    1）拆卸正时链上部盖板。
    2）用拆卸工具T10352/2沿箭头方向拆卸左侧和右侧控制阀，见图10。

注意：控制阀采用左旋螺纹。
    3）拧下轴承桥紧固螺栓，取下轴承桥。
    4）用固定支架T10355将减振器转入位置“上止点”。减振器缺口必须对准正时链下盖板上的标记如图11箭头所指。凸轮轴链轮的标记1必须指向上。

    5）拆卸正时链下部盖板。
    6）再次检查“上止点位置”。
    7）沿图12箭头方向按压机油泵的链条张紧器张紧卡箍，并用定位销T40011卡住。
    8）拆卸机油泵链条张紧器（图12中的1）。

    9）拧出如图13箭头所指处螺栓。

    10）拧入装配杆T40243。
    11）压紧并固定链条张紧器的卡环。

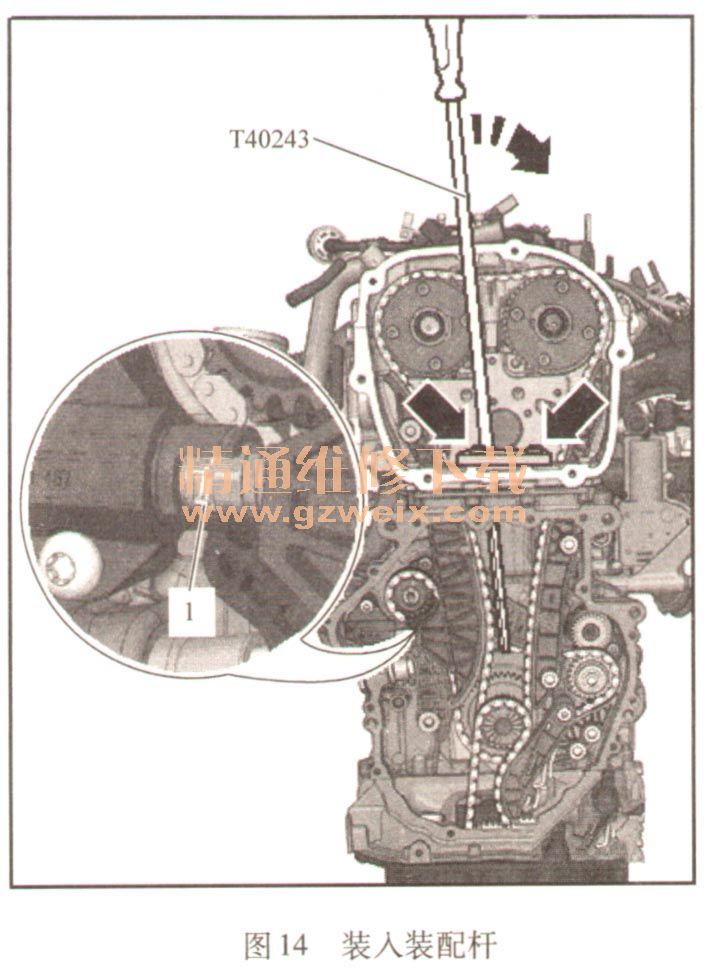

    12）沿图14箭头方向缓慢地按压并固定装配杆T40243。

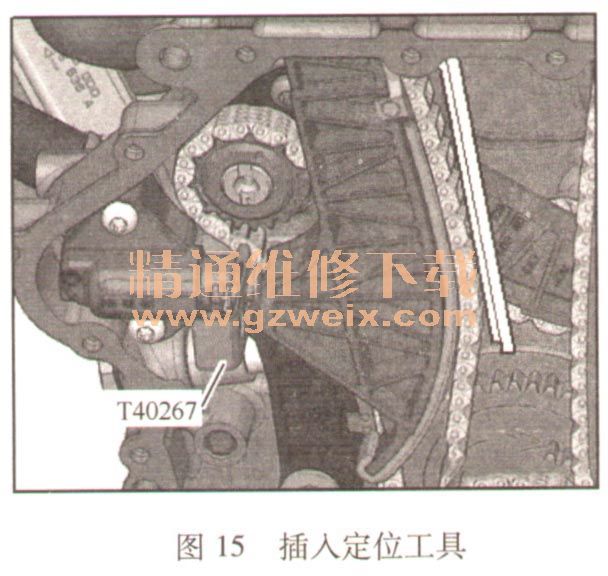

    13）用插入定位工具T40267固定链条张紧器，见图15。

    14）拆卸装配杆T40243。
    15）将凸轮轴固定装置T40271/2拧到气缸盖上，并沿图16箭头方向2推入链轮的啮合齿中，必要时用装配工具T40266，沿箭头方向1转动进气凸轮轴。

    16）将凸轮轴固定装置T40271/1拧到气缸盖上。接下来的工作步骤需要有另一位机械师协助。
    17）将排气凸轮轴用装配工具T40266沿箭头方向B固定。拧出螺栓1，将张紧轨2向下推，如图17所示。
