三．正时链单元安装步骤

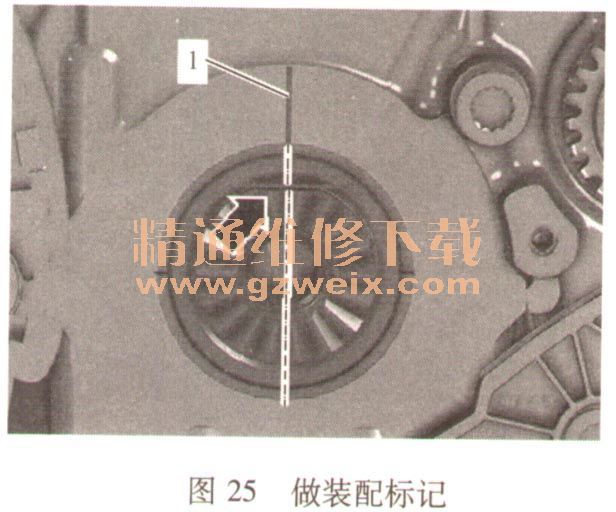

  1）检查曲轴的上止点，曲轴的平端如图25箭头所指处必须水平。

    2）用防水销钉将标记标注到气缸体1上。
    3）用防水记号笔在三级链轮的齿1上做标记2，见图26。栓。

    4）将中间齿轮和平衡轴转至标记如图27箭头处，螺栓1不得松开。

    5）放上平衡轴驱动链，将彩色链节图28箭头所指处定位到链轮的标记上。链条的彩色链节必须定位在链轮的标记上。无需理会可能存在的附加彩色链节的位置。

    6）安装滑轨1，并拧紧图29箭头指处螺栓。

    7）将带彩色链节的凸轮轴正时链挂到凸轮轴销轴上。
    8）将机油泵驱动装置的正时链放到三级链轮上。

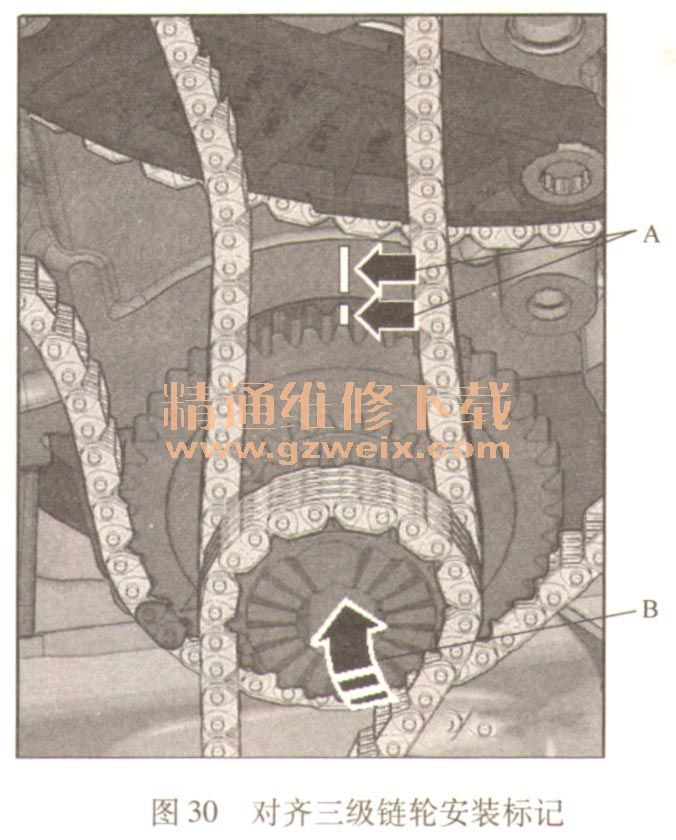

    9）沿图30箭头B方向，将三级链轮向发动机侧翻转并在曲轴上固定。箭头A所指处标记必须相对。

    ①将夹紧螺栓T10531/2拧入曲轴并用手拧紧。
    ②装上旋转工具T10531/3。用手拧上带肩螺母T10531/4。用SW 32的呆扳手略微来回移动旋转工具，同时再拧紧带肩螺母，直到链轮牢固地装到曲轴啮合齿上。现在才拧紧夹紧螺栓A。如图31所示。

    10）将平衡轴驱动链的彩色链节按图32箭头所指处定位在三级链轮的标记上。安装张紧轨1和滑轨2。拧紧螺栓3。

    11）安装链条张紧器1，见图22。
    12）再次检查调整情况，彩色链节按图33箭头指处必须对准链轮的标记。

    13）将凸轮轴正时链放到进气凸轮轴L，排气凸轮轴放到曲轴上。将彩色链节按图34箭头所指处定位到链轮的标记上。

    14）安装滑轨2并拧紧螺栓1，见图20。
    15）安装上部滑轨1，见图18。
    注意：接下来的工作步骤需要有另一位机械师协助。

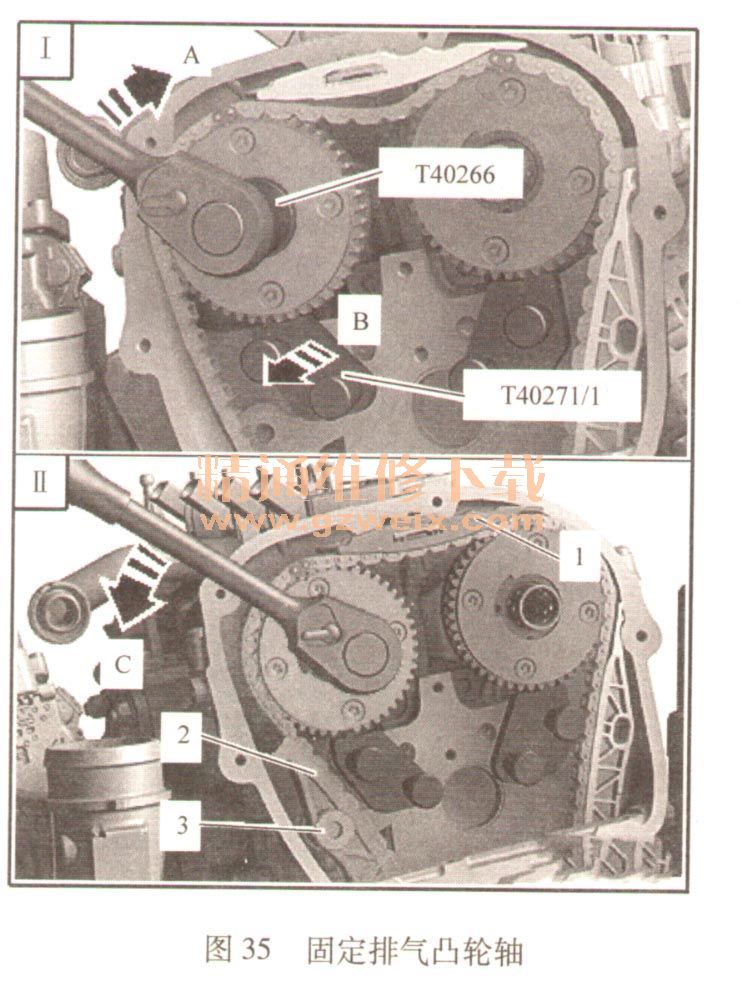

    16）将排气凸轮轴用装配工具T40266沿图35箭头方向A略微转动，并将凸轮轴固定装置T40271/1从链轮的啮合齿中推出箭头方向B。

    17）如图35所示，将凸轮轴沿方向C松开，直到正时链紧贴到滑轨1上。将凸轮轴固定在这个位置，拧上张紧轨2并拧紧螺栓3。
    18）安装链条张紧器1并拧紧螺栓，见图19。
    19）用装配工具T40266沿一箭头方向1转
动进气凸轮轴，沿图16中的箭头方向2从链轮的啮合齿中推出凸轮轴固定装置T40271/并松开凸轮轴。参考图16。
    20）拆卸凸轮轴固定装置T40271/2。
    21）检查调整情况，正时链彩色链节必须对准链轮的标记。
    22）安装链条张紧器2并拧紧螺栓1。拆下定位销T40011，钢丝夹必须在开口中（箭头指处）紧贴油底壳上部件。参考图12。
    23）拧入并拧紧螺栓，螺栓位置见图13。

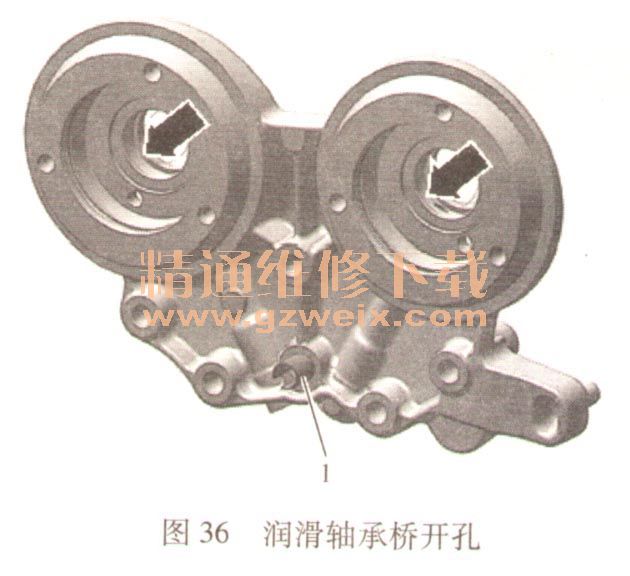

    24）用机油润滑图36箭头所指处的开孔。

提示：不是每个轴承桥上都装有夹紧套1。
    25）套上轴承桥并用手拧紧螺栓。
    26）拆除插入定位工具T40267。
    27）拧紧用于轴承桥的螺栓。
    28）安装控制阀。
    29）将发动机沿发动机转动方向旋转两次。根据传动比，彩色链节在发动机转动之后不再相一致。其他安装以相反顺序进行
    30）取下将旋转工具并安装正时链的下部盖板。

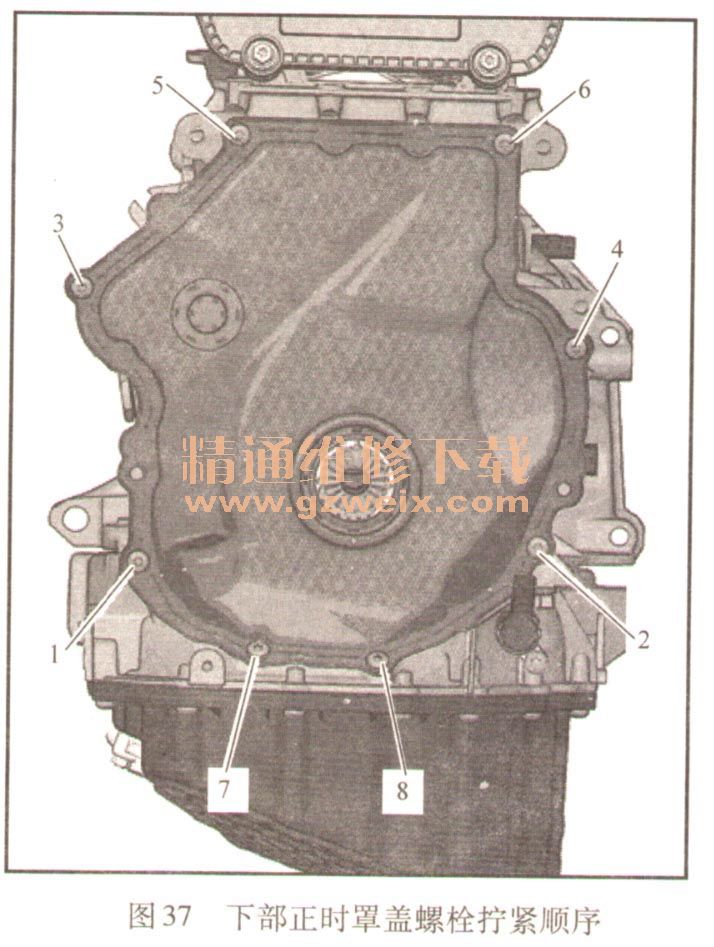

    在安装减振器后才用继续旋转固定角度拧紧螺栓1和4。在安装减振器时，必须再次拧出螺栓，如图37所示。

31）安装减振器。
32）安装正时链的上部盖板。
33）安装多楔带的张紧装置。
    34）安装多楔带。
    35）操作链条传动后，必须调整链条长度。必须使用车辆诊断测试仪，进入“引导功能，01—链条长度诊断匹配”。
