18）将排气凸轮轴顺时针箭头方向A继续旋转，直到凸轮轴固定装置T40271/1能够推入链轮啮合齿C，如图17所示。
19）拆卸滑轨1，为此用旋具打开图18箭头处的卡子，然后将滑轨向前推开。

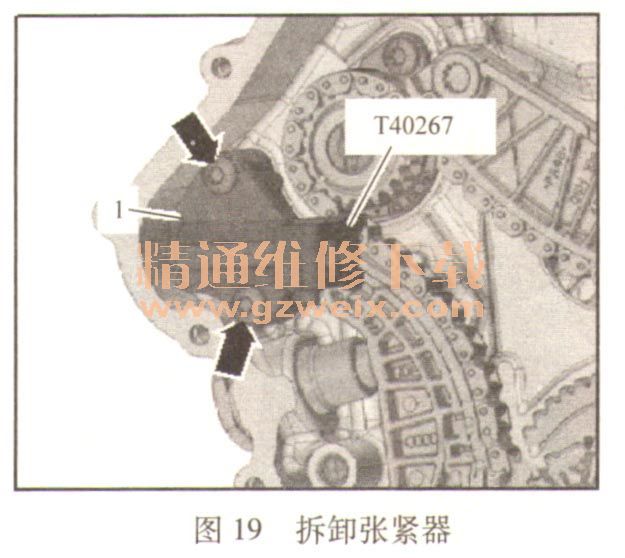

20）拧下图19箭头所指处螺栓，拆下链条张紧器1。
21）如图20拧出螺栓1，拆下滑轨2。
22）将凸轮轴正时链从凸轮轴齿轮上取下，并挂到凸轮轴的销轴上如图21箭头所指处。

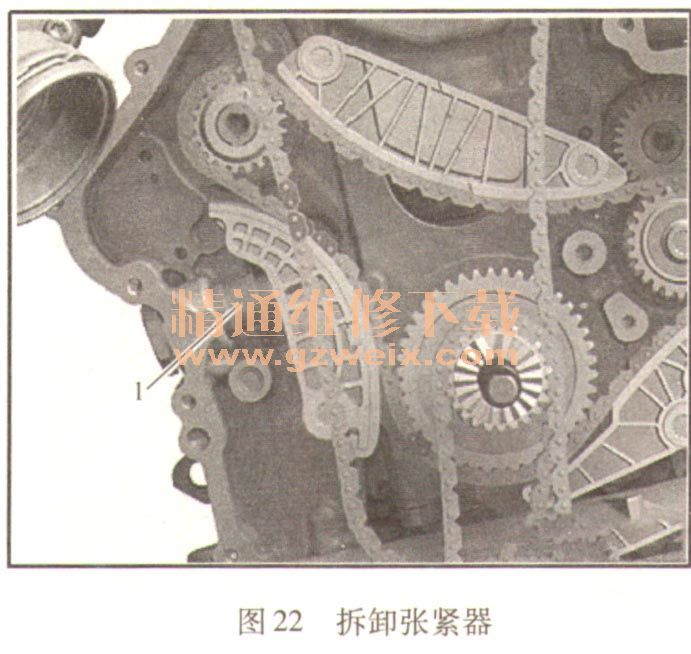

23）拆卸平衡轴正时链的链条张紧器1，见图22。

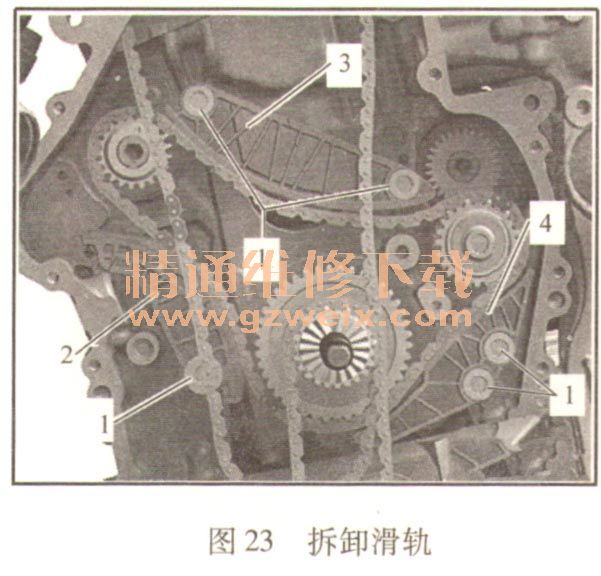

24）如图23所示拧出螺栓1。拆卸张紧轨2、滑轨3和4。
25）松开夹紧螺栓A，拧出夹紧螺栓B，如图24所示。
26）取出三级链轮，同时卸下机油泵驱动装置的正时链。
27）取下凸轮轴正时链和平衡轴驱动链。
