2016~2017年大众辉昂3. 0T CREB发动机正时校对方法
来源:本站整理  作者:佚名  2019-01-08 07:47:28

    1.正时链单元部件分解

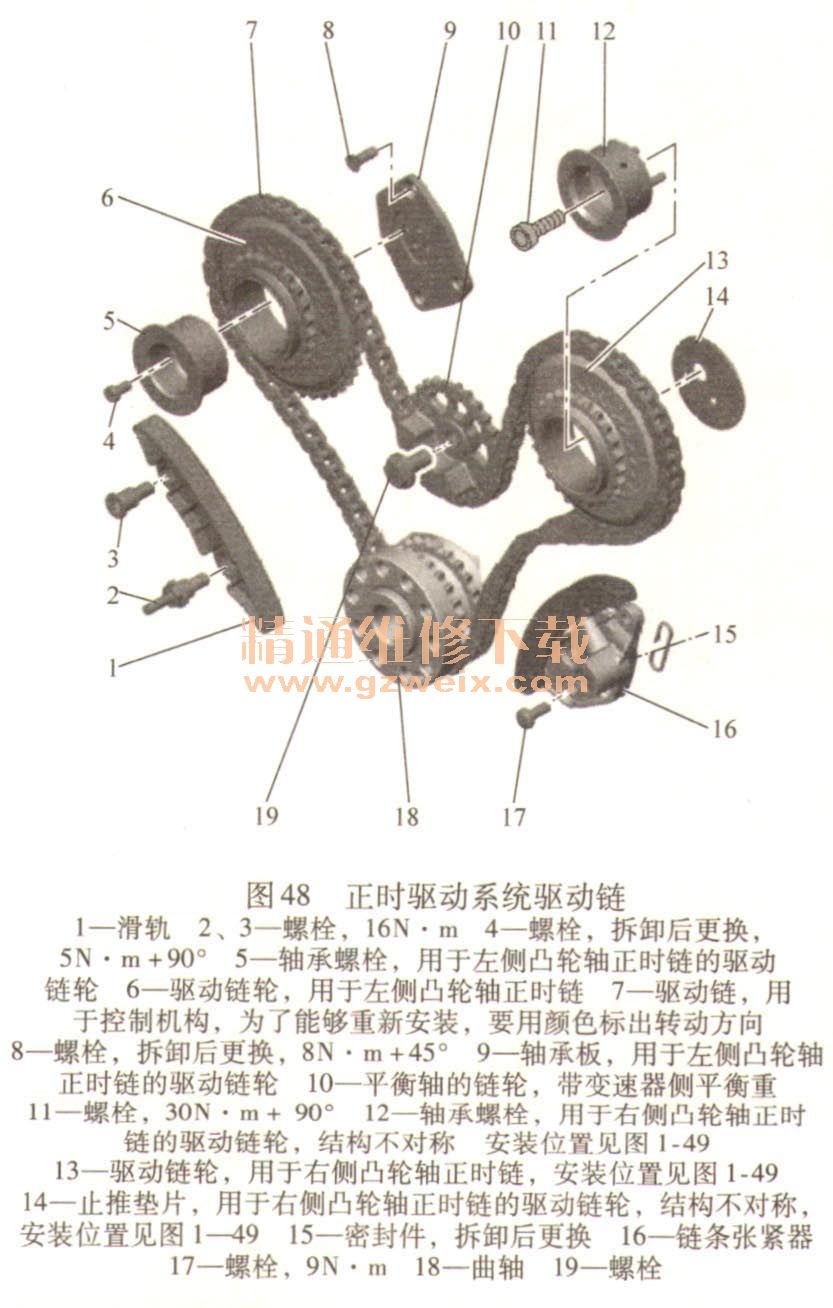

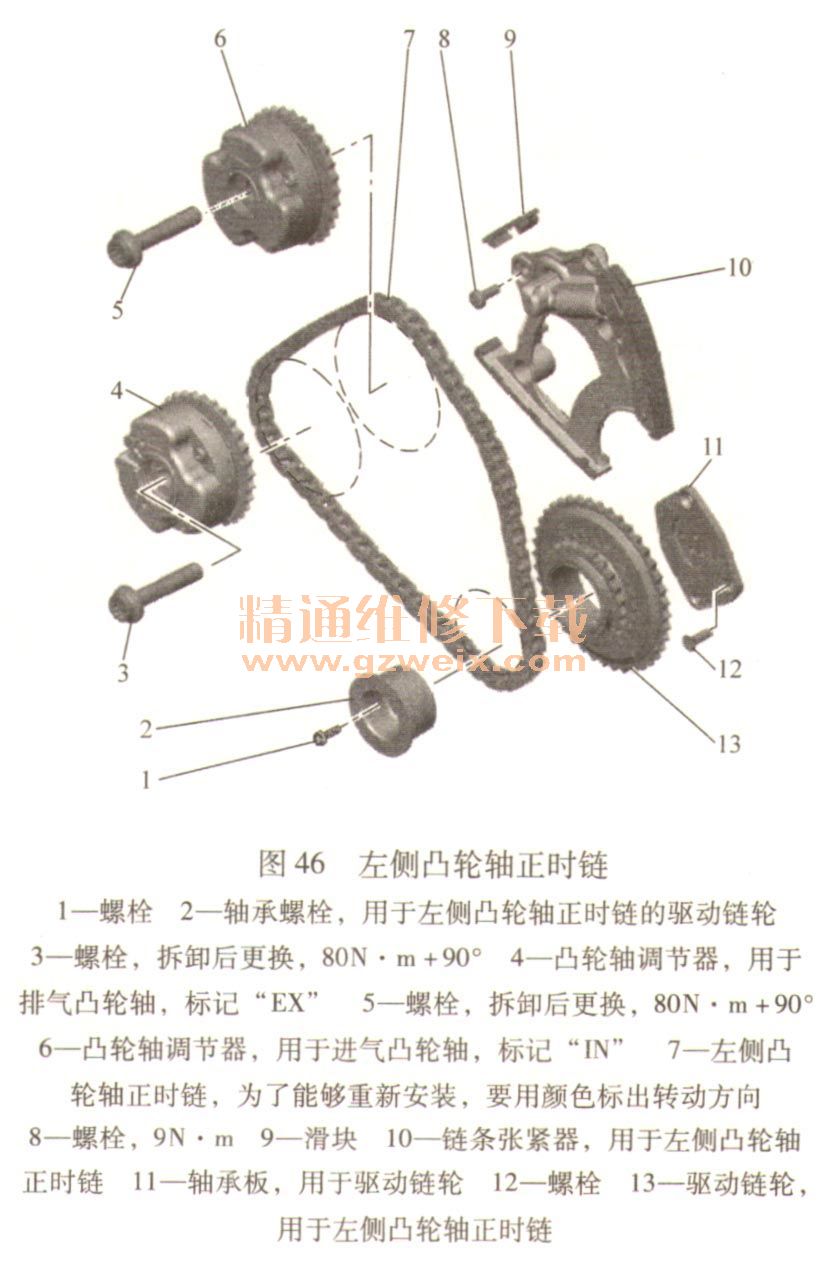

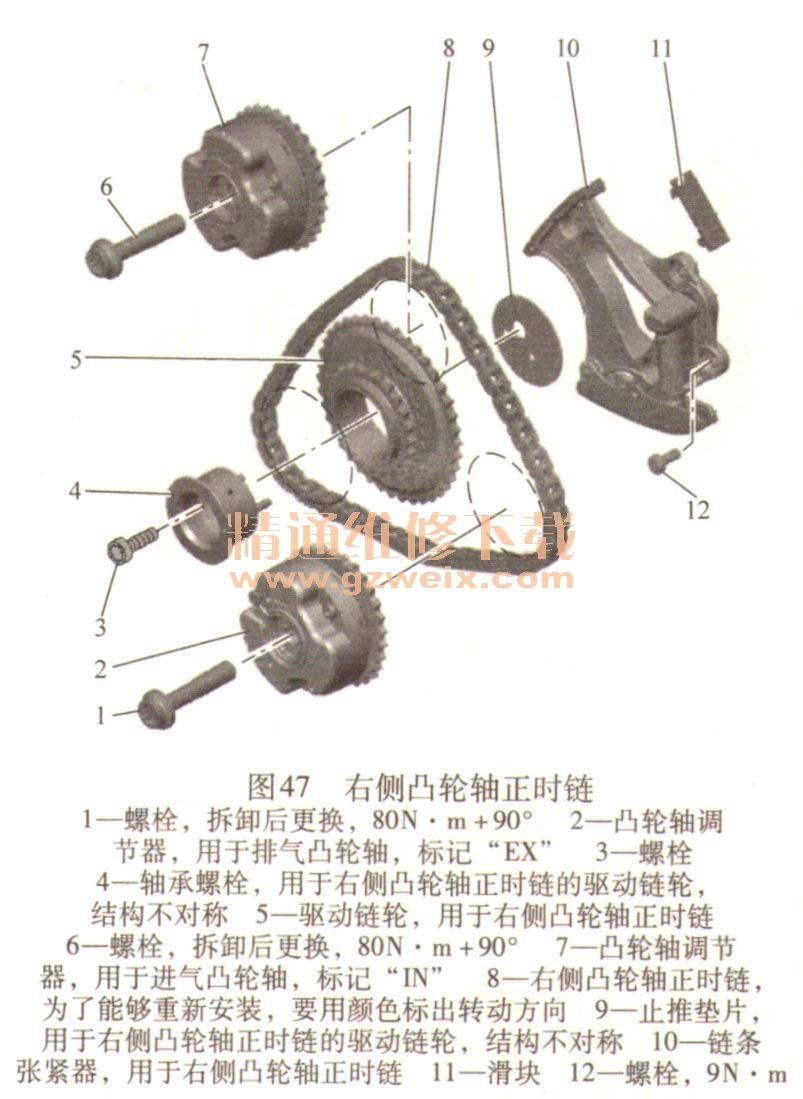

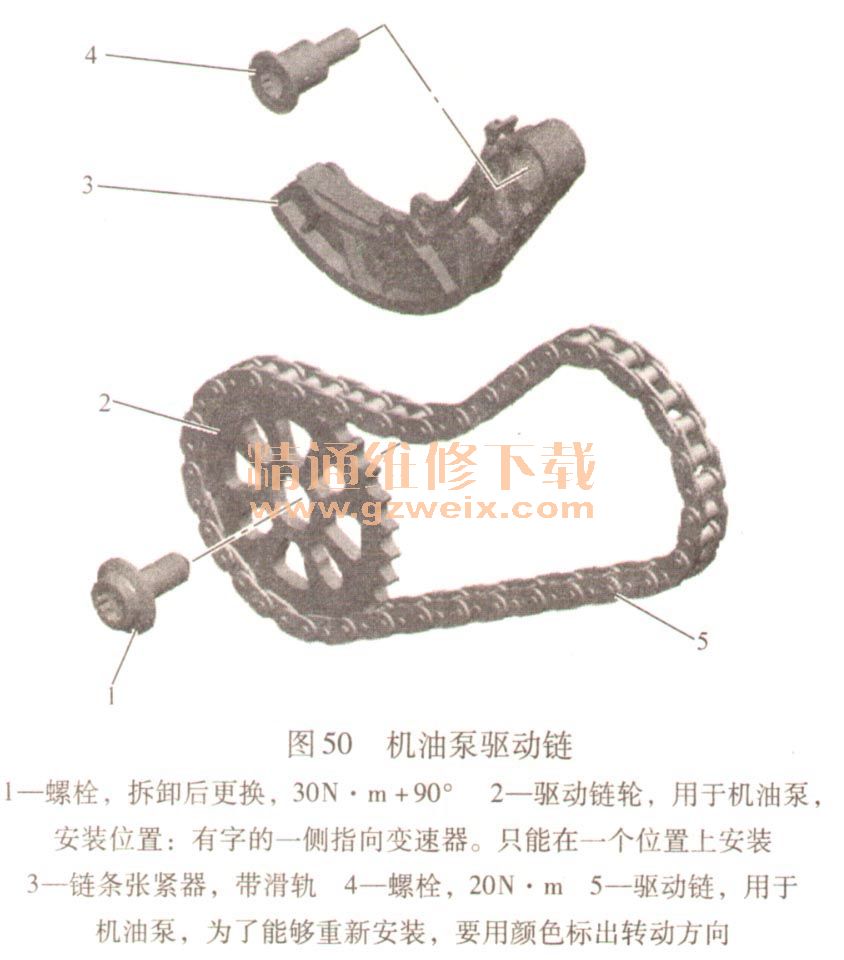

    发动机正时链部件分布如图46、图47、图48、图50所示。

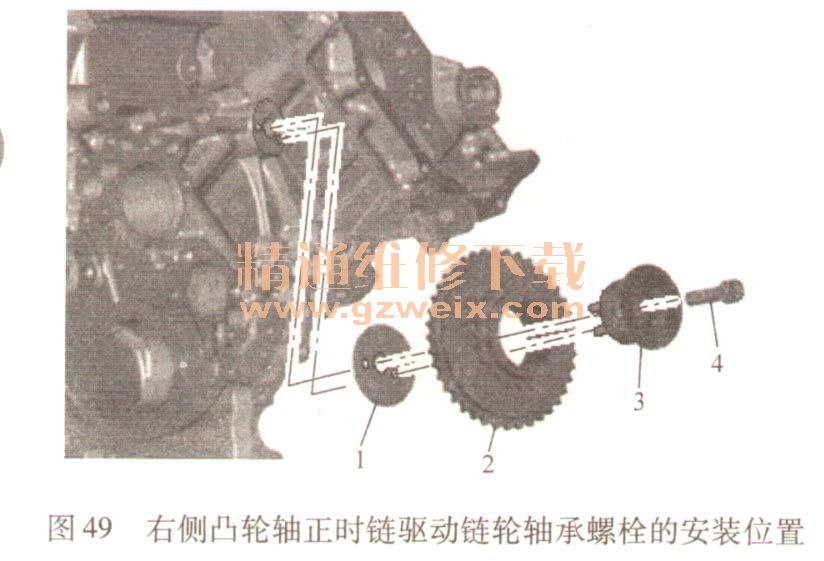

    安装说明:①右侧凸轮轴正时链驱动链轮轴承销3内的固定销,必须卡入止推垫片1的孔内和气缸体的孔内。②右侧凸轮轴正时链的驱动链轮4的螺栓。见图49。

[1] [2] [3] [4] [5]  下一页
