2016~2017年大众辉昂3. 0T CREB发动机正时校对方法
来源:本站整理  作者:佚名  2019-01-08 07:47:28



    2.正时链单元拆卸步骤
    说明:在下面的描述中,凸轮轴正时链保留在发动机上。即使只在一个气缸盖上实施工作,但是均必须在两个气缸列上进行该工作步骤。
    1)拆卸正时链左侧和右侧盖板。
    2)拆卸左右侧气缸盖罩。
    3)拆卸隔音垫。

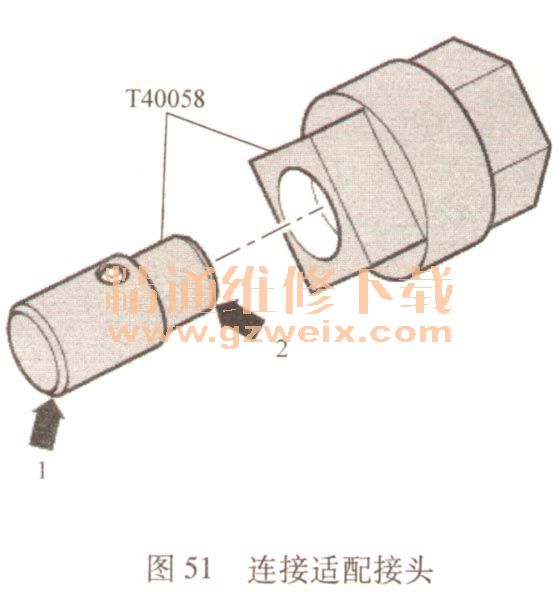

    4)按下面方式插入适配接头T40058的导向销:大直径一端如图51中箭头1,指向发动机。小直径一端如图51中箭头2,指向适配接头。

    5)用适配接头T40058和弯曲的环形扳手沿发动机转动方向将曲轴转动到“上止点”。

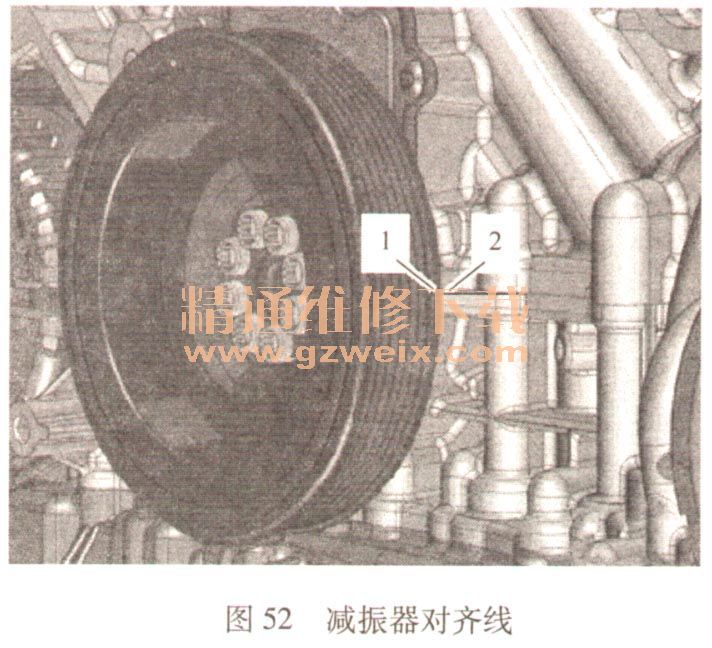

    转动发动机,使左侧(沿行驶方向)减振器上的小缺口1与气缸体和梯形架之间的外壳接合线2相对,见图52。这样稍后就可以方便地拧入固定螺栓T40069。减振器上的标记仅仅是辅助工具。只有拧入固定螺栓T40069后,才能达到准确的“上止点”位置。

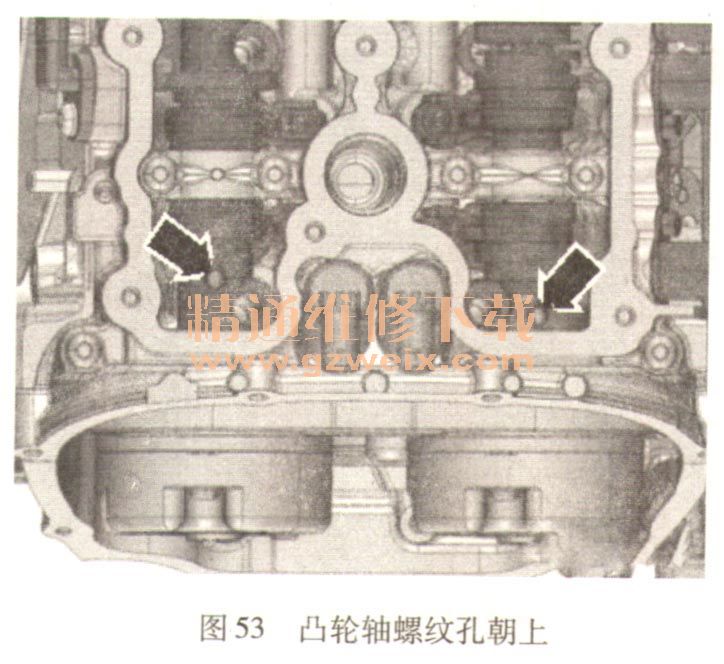

    所有凸轮轴上的螺纹孔图53箭头所指处都必须朝上。当凸轮轴不在所述的位置时,将曲轴继续旋转一圈,然后再次转到“上止点”。

    气缸列1(右):

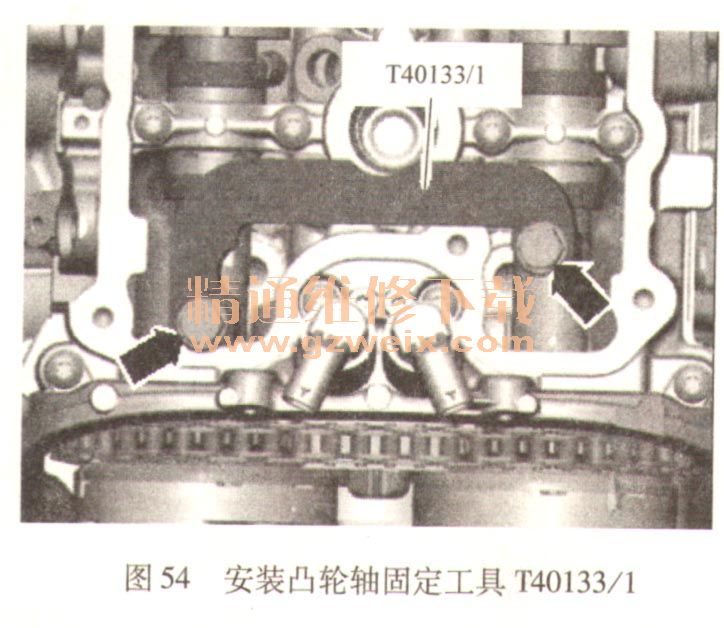

    6)将凸轮轴固定装置T40133/1安装到气缸盖上,图54箭头所示处为固定螺栓,然后用25N·m拧紧。
    气缸列2(左):

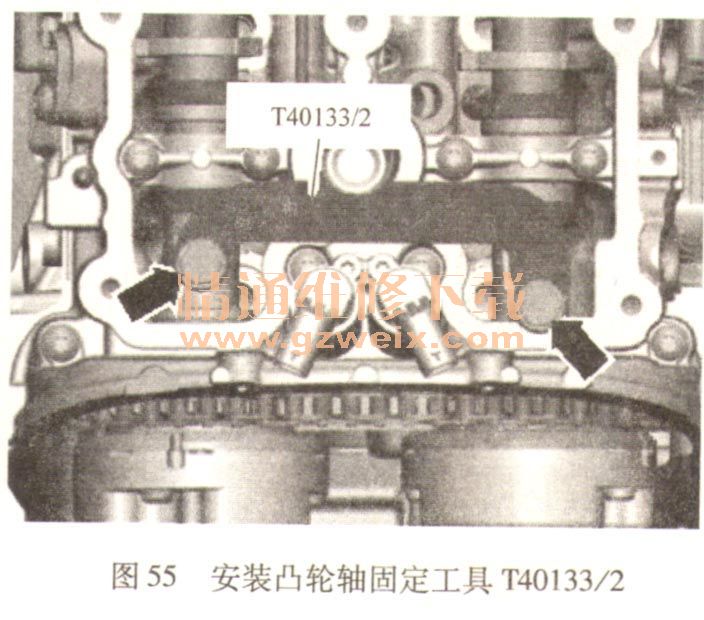

    7)将凸轮轴固定装置T40133/2安装到气缸盖上,图55箭头所示处为固定螺栓,然后用25N·m拧紧。
    两个气缸列的后续操作:

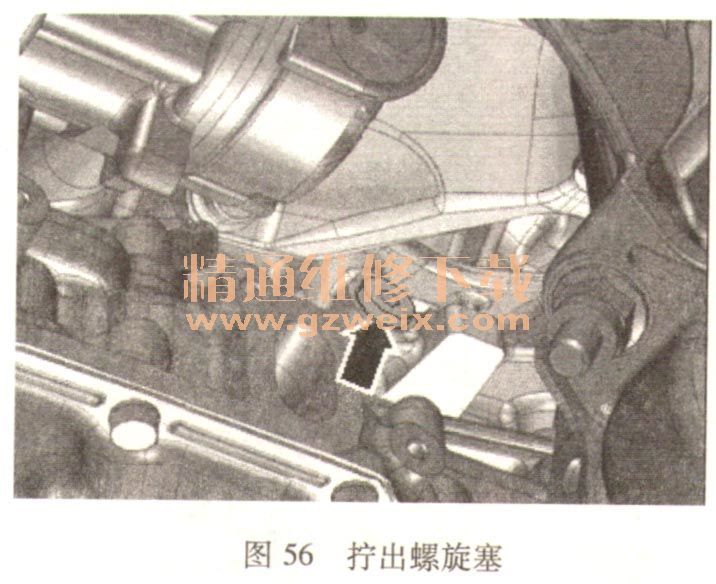

    8)将用于曲轴“上止点”标记的,图56箭头所示处的螺旋塞从气缸体中拧出。

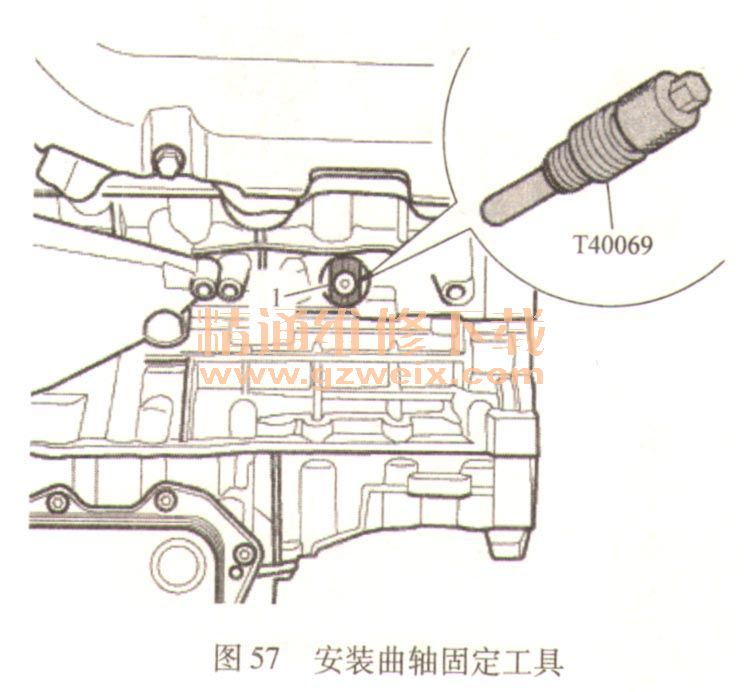

    9)如图57所示,将固定螺栓T40069用20N·m的力矩拧入孔中;必要时稍微来回转动曲轴1,以便完全对准螺栓。

上一页  [1] [2] [3] [4] [5]  下一页
