3．正时链单元安装步骤
    更新拧紧时需要继续旋转一个角度的螺栓。在旋转凸轮轴时，活塞不允许停在“上止点”。气门和活塞头有损坏的危险。
    准备工作：
    ①控制机构驱动链已安装。
    ②将曲轴用固定螺栓T40069固定在“上止点”位置。
    ③将凸轮轴固定装置T40133/1在气缸列1（右侧）上用25N·m拧紧。
    ④将凸轮轴固定装置T40133/2在气缸列2（左侧）上用25N·m拧紧。
    气缸列1（右）：
    在执行以下工作步骤时，才允许如下所述安装凸轮轴调节器。

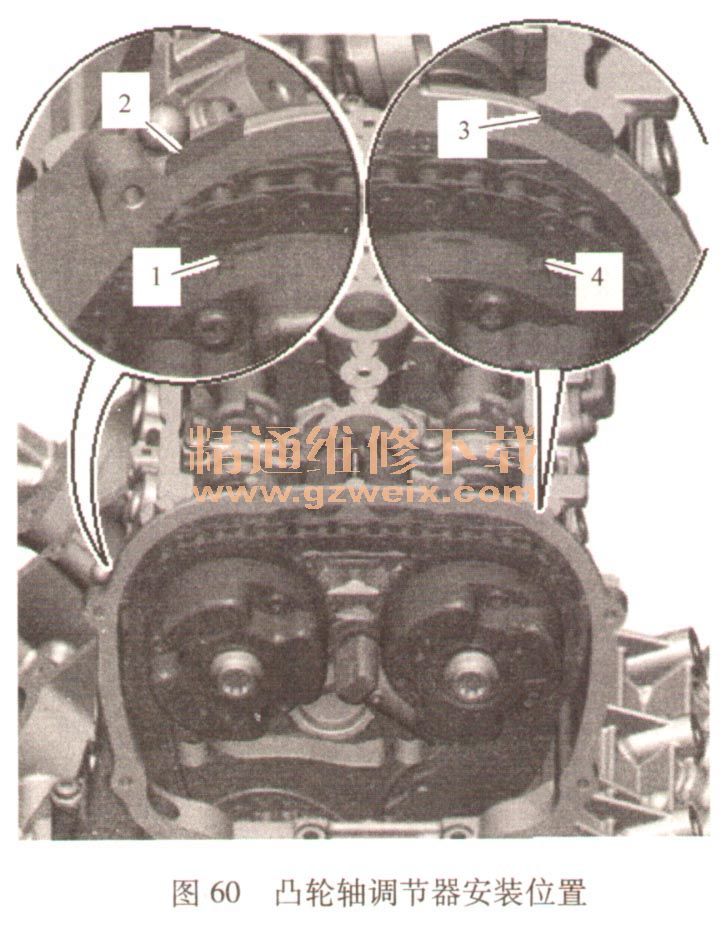

    按照拆卸时所做标记重新安装凸轮轴调节器。凸轮轴调节器内的凹槽1或4必须正对着所涉及的调节窗口2或3，如图60所示。

    1）按照拆卸时所做标记重新安装凸轮轴调节器。
    2）将凸轮轴正时链放到驱动链轮和凸轮轴调节器上，并松松地拧入调节器固定螺栓。两个凸轮轴调节器必须在凸轮轴上还能旋转并且不得翻转。
    3）拆除定位销T40071。
    气缸列2（左）：
    在执行以下工作步骤时，才允许按如下所述安装凸轮轴调节器。
    按照拆卸时所做标记重新安装凸轮轴调节器。

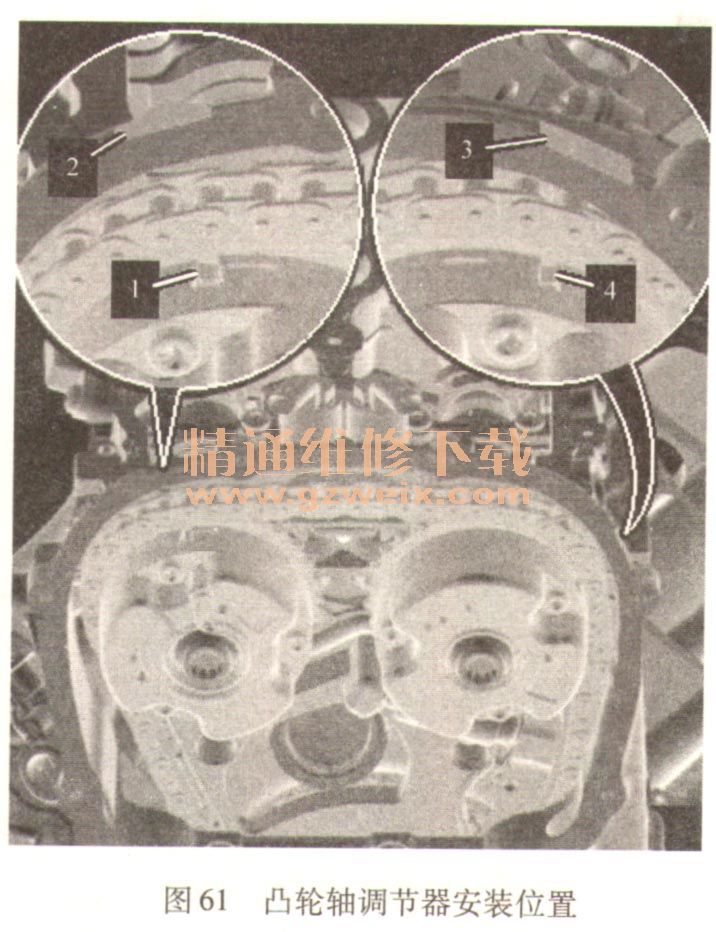

    凸轮轴调节器内的凹槽1或4必须正对着所涉及的调节窗口2或3，如图61所示。

    4）按照拆卸时所做标记重新安装凸轮轴调节器。
    5）将凸轮轴正时链放到驱动链轮和凸轮轴调节器上，并松松地拧入螺栓。两个凸轮轴调节器必须在凸轮轴上还能旋转并且不得翻转。
    6）拆除定位销T40071。

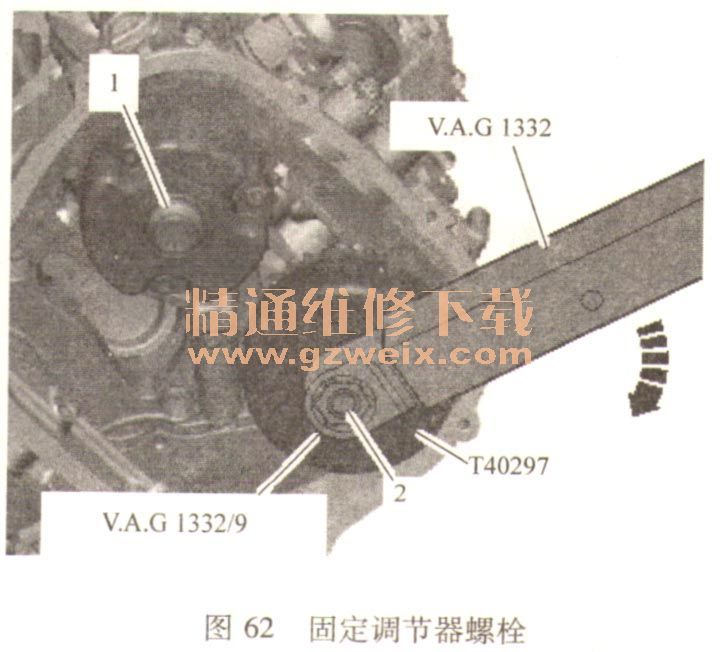

    以下操作参见图62。

    气缸列1（右）：
    7）将扳手T40297装到排气凸轮轴调节器上。
    8）将扭力扳手V. A. G 1332用插入工具V. A. G 1332/9安装到扳手T40297上。
    9）让另一位机械师用40N·m的力矩沿图62中箭头方向预紧凸轮轴调节器。
      10）在凸轮轴调节器仍旧保持预紧期间，按
  如下方式拧紧螺栓：螺栓1, 2在凸轮轴上60N·m。
      11）取下扳手T40297。
      12）拆除凸轮轴固定装置T40133/1
      气缸列2（左）：
      13）将扳手T40297装到进气凸轮轴调节器上。
      14）将扭力扳手V. A. G 1332用插入工具V. A. G 1332/9安装到扳手T40297上。
      15）让另一位机械师用40N·m的力矩预紧凸轮轴调节器。
    16）在凸轮轴调节器仍旧保持预紧期间，按如下方式拧紧螺栓：螺栓1, 2在凸轮轴上60N·m。
    17）取下扳手T40297。
    18）拆除凸轮轴固定装置T40133/2。
