1．正时链单元拆卸步骤
    1）拆下气门室盖。
    2）拆下发动机前盖。
    3）拆下曲轴位置（CKP）传感器。

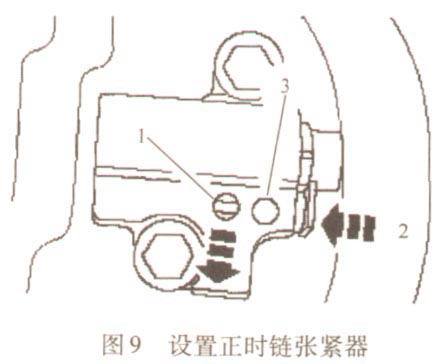

    4）卸下气门摇臂轴支架。
    5）放松并锁定正时链条张紧器，如图9所示。

    ①缩回制转杆。
    ②推入锁定工具。
    ③插入定位销。

    6）拆下正时链张紧器和右正时链导轨，如图10所示。

    7）卸下正时链上导轨，如图11所示。

    8）拆卸凸轮轴链轮和正时链，如图12所示。

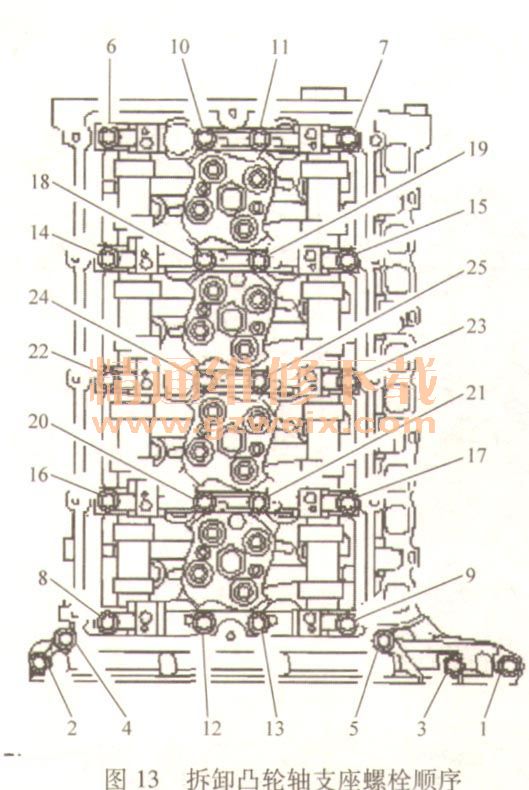

    9）按照图13顺序拆下凸轮轴支座螺栓。拆卸凸轮轴支座。

    10）拆下凸轮轴。
