吉利帝豪EV300电动汽车电路图识读
来源:本站整理  作者:佚名  2019-02-22 10:01:51

    吉利帝豪EV300电路图识读如图1和2所示。


 (1)电路图中的编号解释
    ①系统名称。
    ②线束插接器编号。线束插接器的编号规则以线束为基准,例如动力线束中的动力电池线束插接器编号为EP41,其中EP为线束代码,41为插接器序列号。

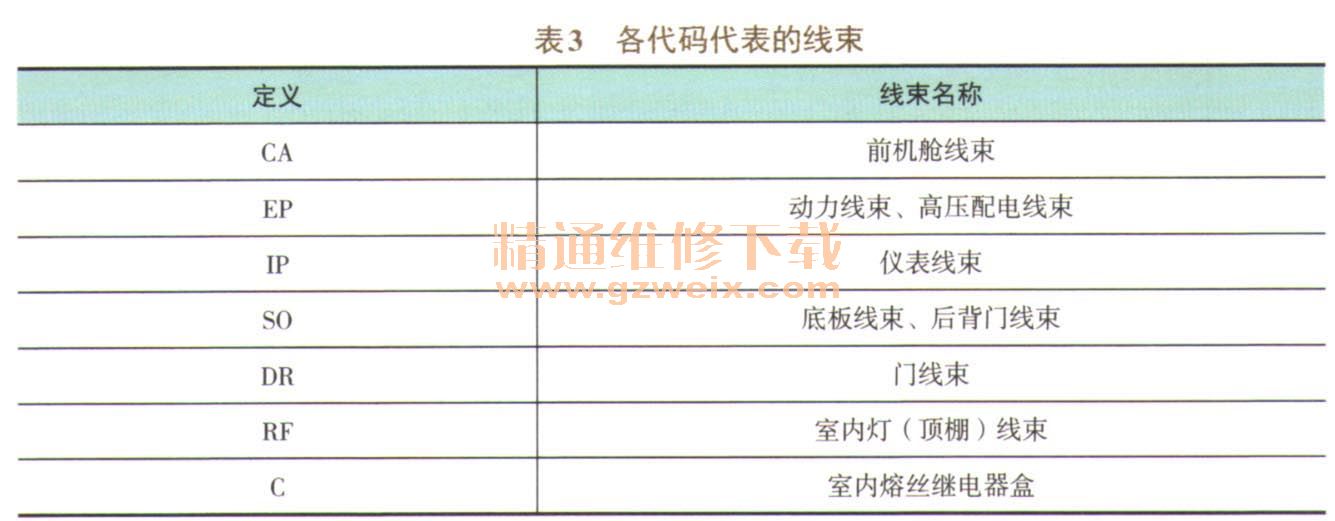

    表3列出了各代码代表的线束。

    注意:
    ①门线表定义包括四个车月线束
    ②线束插接器编号详细参见线束布置图。
    ③部件名称。
    ④此电路连接的相关系统信息。
    ⑤插接件间连接用细实线表示,并用灰色阴影覆盖,用于与物理线束进行区别。物理线束用粗实线表示,颜色与实际导线颜色一致。

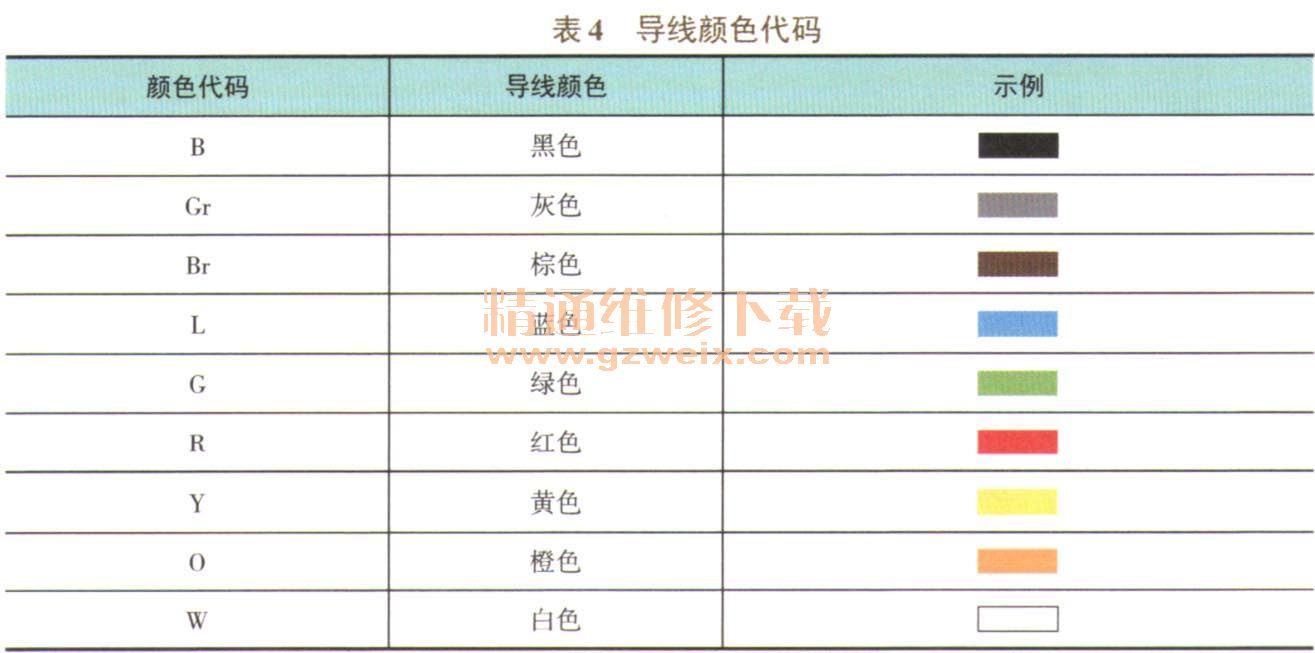

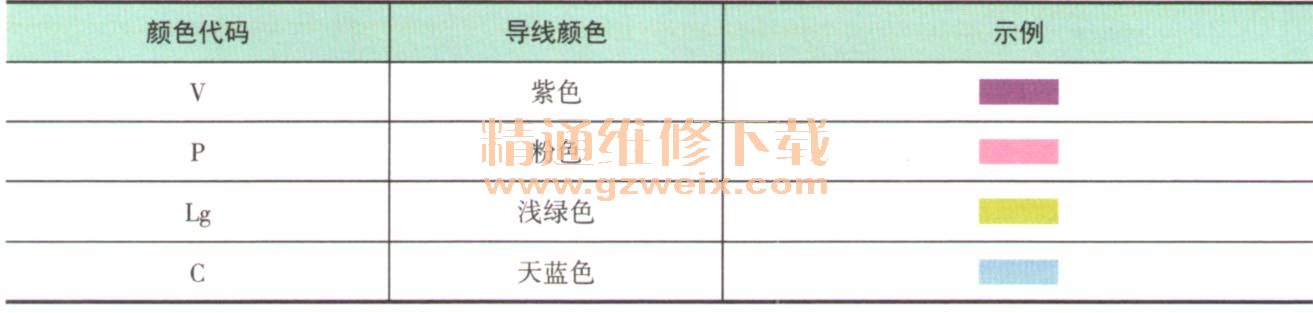

    ⑥导线颜色,颜色代码见表4。

    如果导线为双色线,则第一个字母表示导线底色,第二个字母表示条纹色,中间用“/”分隔。例如:标注为G/B的导线即为绿色底黑色条纹。

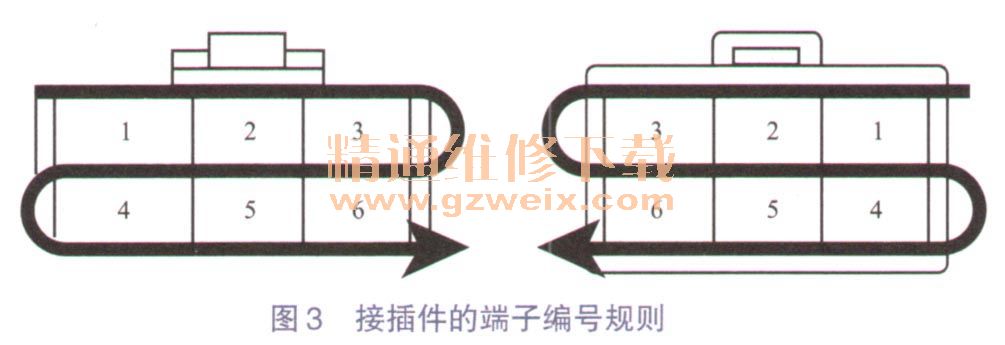

    ⑦接插件的端子编号,注意相互插接白邹质接件端子编号顺序互为镜像,如图3所示。

    ⑧接地点编号,所有线束接地点以G开头的序列编号标识。接地点位置详细参见接地点布置图。
    ⑨供给于熔断器的电源类型。

[1] [2]  下一页
