福特锐界2.3T ECOBOOST发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-22 09:53:03



    2.正时链条安装
    1)安装正时链条、正时链张紧臂、正时链导板,紧固2个螺栓,力矩:10N·m。
    如果正时链张紧器活塞及棘轮组件不固定在压缩位置,则按下步骤进行设置:
    2)使用虎钳边缘,压缩正时链张紧器活塞,见图5。不得压缩棘轮组件,这会损坏棘轮组件。

    3)使用专用工具,推回或保持棘轮机构,见图6。

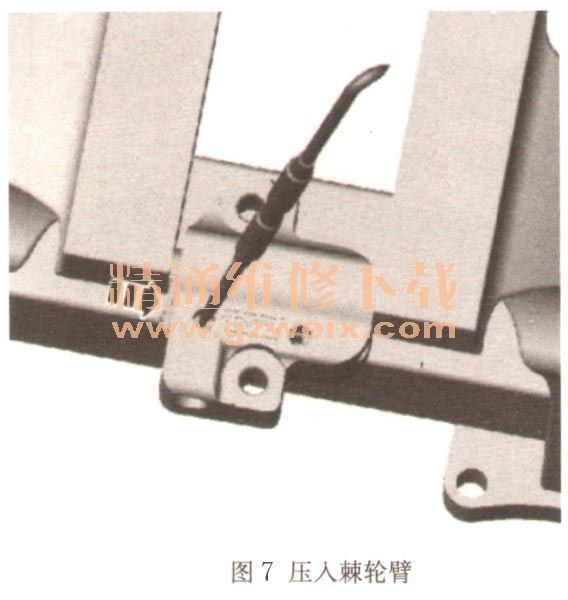

    4)当保持住棘轮机构时,将棘轮臂推回到张紧器壳体中,见图7。

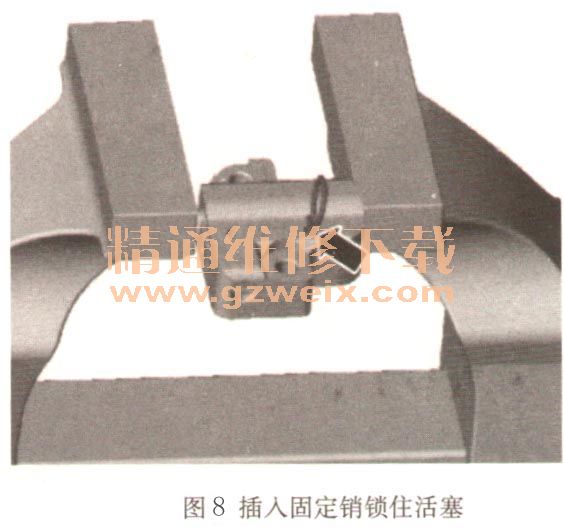

    5)将固定销安装在张紧器壳体的孔中,这样可以在安装时保持住棘轮组件及活塞,见图8。


相关资料:
2015年长安福特锐界EDGE原厂维修电路图

上一页  [1] [2]
