2．正时带单元安装步骤
    注意：以下步骤用于安装使用过的正时带。清理正时带轮，正时带导向板和正时带罩上、下盖。

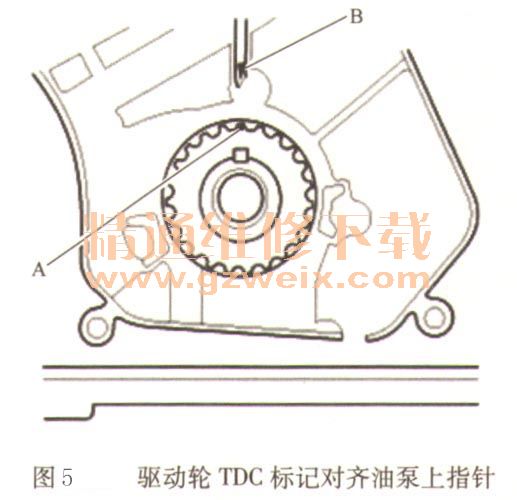

    1）1号活塞在上止点位置。设置（曲轴侧）：通过将正时带驱动轮齿上的TDC标记（A）对准机油泵上的指针（B），将正时带驱动轮设定到上止点（TDC），见图5。


    2）1号活塞在上止点位置。设置（凸轮侧）：通过将凸轮轴带轮上的TDC标记（A）对准后盖上的指针（B），将凸轮轴带轮设定到TDC，如图6所示。

    3）用一个新的惰轮螺栓松弛地安装惰轮，使惰轮能移动但不会脱落。
    4）如果正时带自动张紧器已展开，但不能安装正时带，则执行正时带自动张紧器安装程序。从驱动轮开始，按逆时针顺序安装正时带。安装顺序如下，小心不要损坏正时带：
    ①驱动轮。
    ②惰轮。
    ③前凸轮轴带轮。
    ④水泵带轮。
    ⑤后凸轮轴带轮。
    ⑥调节带轮。
    5）紧固惰轮螺栓，力矩：45N·m。
    6）拆卸蓄电池夹紧螺栓。
    7）装发动机侧支座托架下半部分。
    8）安装正时带导向板。
    9）安装正时带罩下盖。
    10）安装正时带罩上盖。
    11）安装发动机侧支座托架上半部分。
    12）安装曲轴带轮。
    13）顺时针方向旋转曲轴带轮约6圈，以将正时带定位在带轮上。转动曲轴带轮，使其白色标记（A）与指针（B）对准。
    注意：未使用其他指针（C），见图1。
    14）检查凸轮轴带轮标记，见图7。

    注意：如果标记未对齐，旋转曲轴360°，并重新检查凸轮轴带轮标记：如果凸轮轴带轮标记在TDC，转至传动带自动张紧器安装。如果凸轮轴带轮标记不在TDC，则拆下正时带并重新安装正时带。
    15）安装传动带自动张紧器。
    16）装发动机底盖。
    17）安装右前轮。
    18）清除／学习CKP模式。
