2010～2014年奥迪2.0T-CADA发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-03-31 18:07:39

2．正时链单元拆卸步骤
1）拆卸正时链上盖板。注意：控制阀为左旋螺纹。

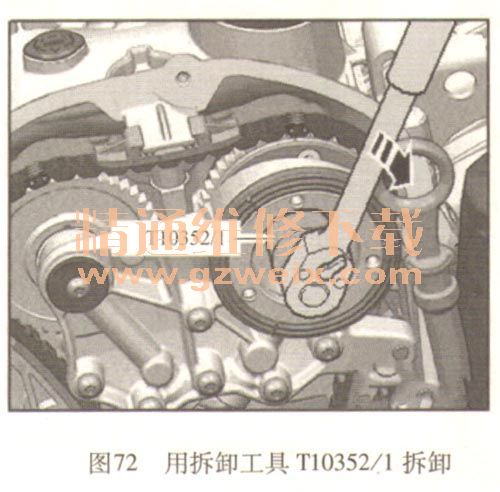

2）如图72所示，用拆卸工具T10352/1沿（图72中箭头方向）拆卸。

    3）拧下螺栓，取下轴承桥。
    采用混合动力驱动的车辆：

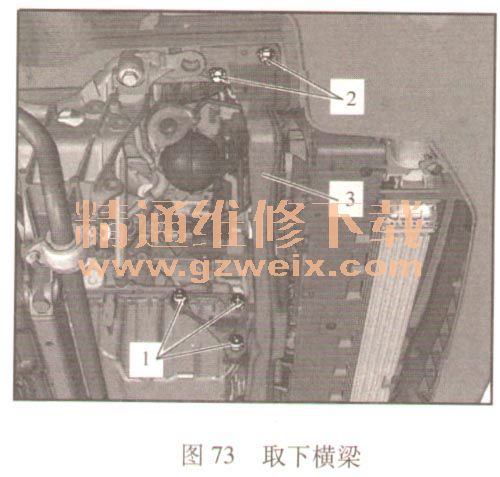

    ①拧出螺栓1，然后将支撑从横梁3中取出，见图73。

    ②露出横梁上的电导线。
    ③拧出螺栓2，取下横梁，见图73。
    以下适用于所有车辆：

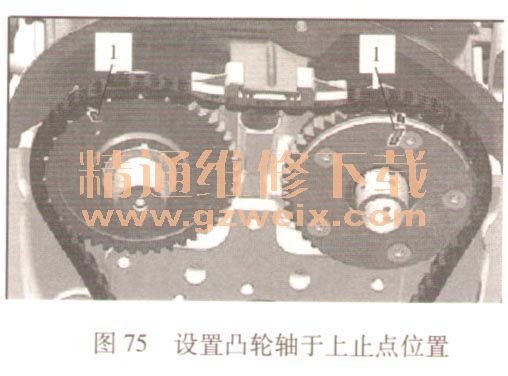

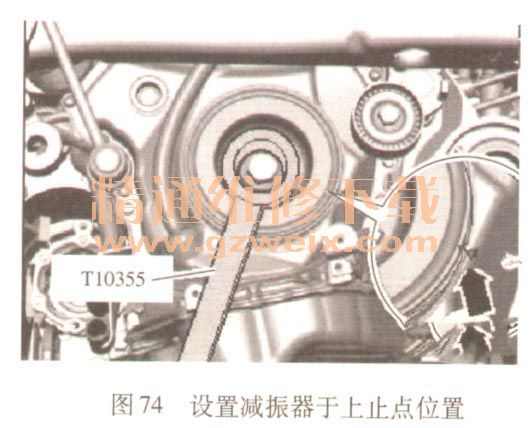

    4）用固定支架T10355将减振器转入位置上止点（箭头）。减振器缺口必须对准正时链下盖板上的箭头标记，如图74所示。凸轮轴标一记1必须指向上，如图75所示。

5）拆卸正时链下盖板。

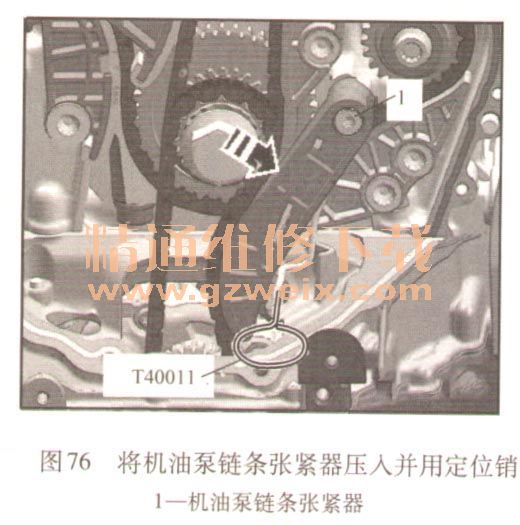

6）将机油泵链条张紧器压入并用定位销T40011锁定，见图76。

    7）拆卸机油泵链条张紧器。
    8）取下机油泵链条张紧器并拧出螺栓。
    取决于型号，可能安装有2个不同的链条张紧器：
    型号1：

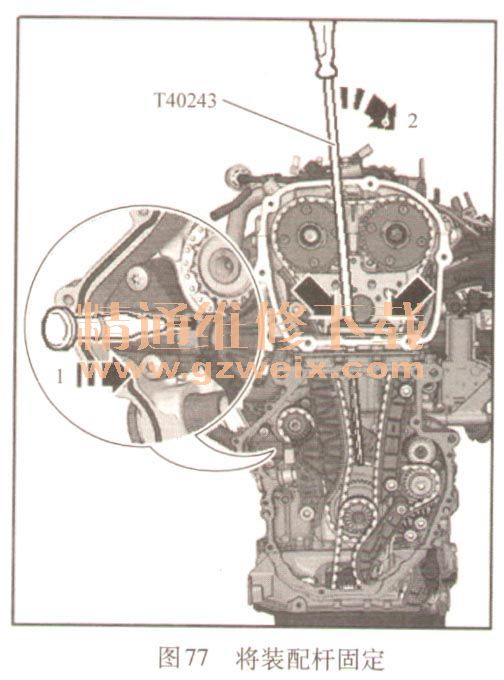

    9）拧入装配杆T40243箭头。
    10）抬高链条张紧器的锁定楔，为此沿箭头方向1用划线针或合适的旋具插入，并固定在链条张紧器的孔中，见图77。
