2010～2014年奥迪2.0T-CADA发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-03-31 18:07:39

11）将装配杆T40243沿箭头方向2缓慢地按压并固定，如图77所示。

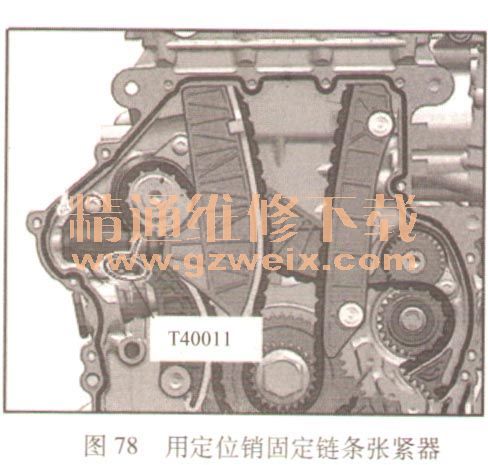

12）用定位销T40011固定链条张紧器，见图78。

    型号2：
    13）拧入装配杆T40243箭头。
    14）将链条张紧器的卡环压到一起并固定。

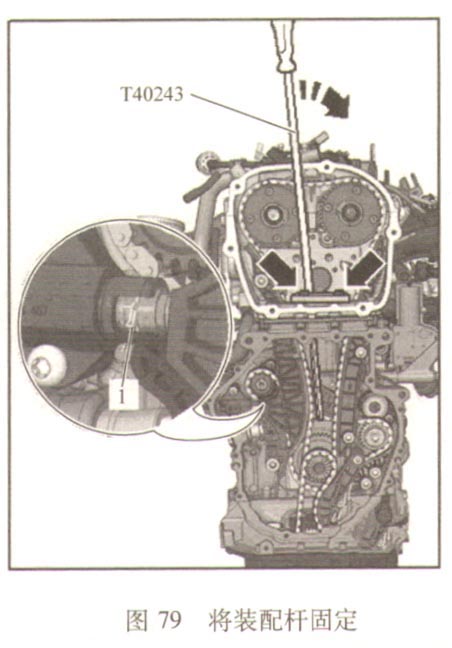

    15）将装配杆T40243沿箭头方向缓慢地按压并固定，如图79所示。

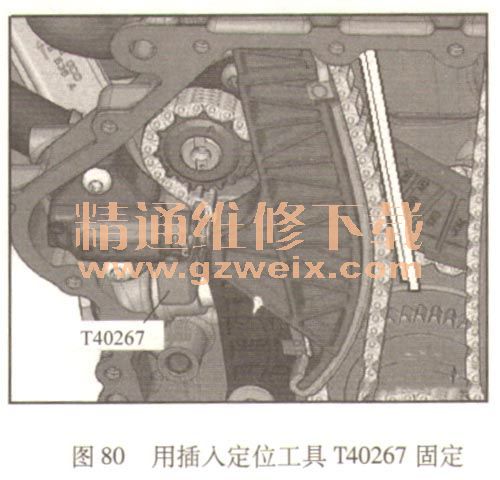

    16）用插入定位工具T40267固定链条张紧器，见图80。

    所有车型：
    17）拆卸装配杆T40243。

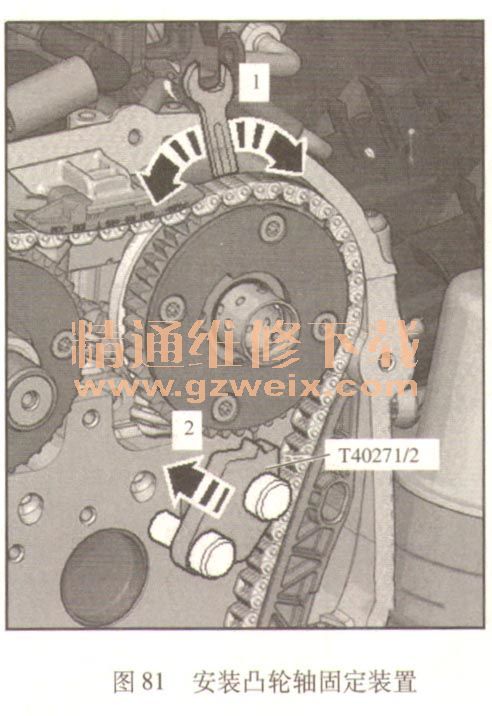

    18）将凸轮轴固定装置T40271/2拧到气缸盖上，沿（图82箭头方向2）推入链轮啮合齿中，必要时用扳手拧转进气凸轮轴（图81箭头方向1），如图81所示。

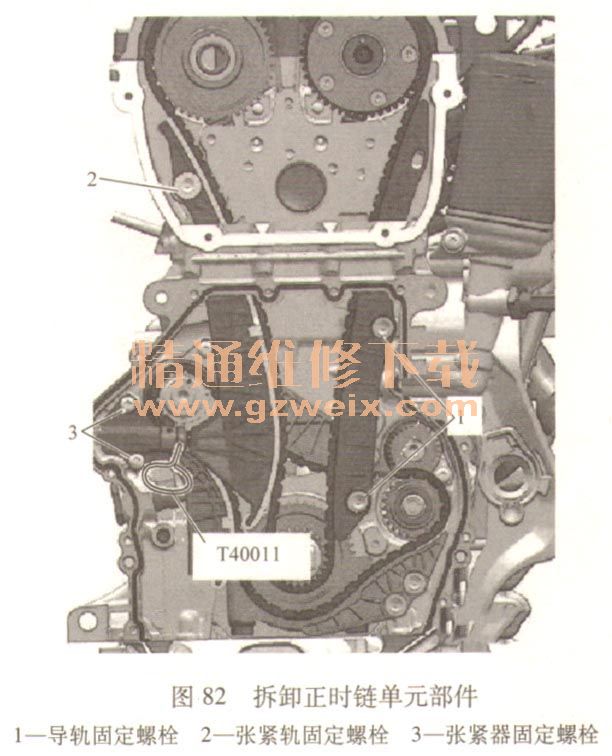

    19）拆卸正时链张紧轨2，见图82。

    20）将凸轮轴固定装置T40271/1拧到气缸盖上。
    21）用扳手旋转排气凸轮轴，然后将凸轮轴固定装置T40271推入链轮的啮合齿。

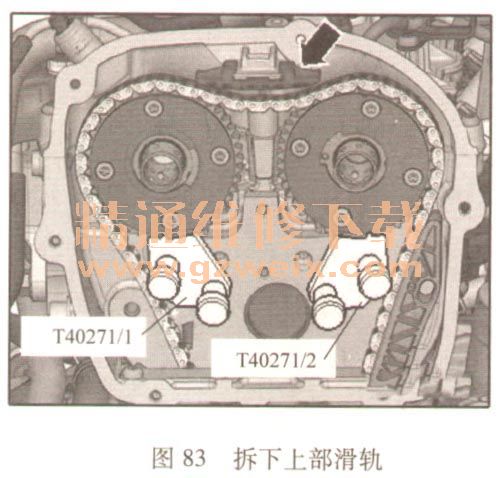

    22）用旋具打开卡子，拆下上部滑轨，将滑轨向前推开，见图83。

    23）拆卸凸轮轴正时链滑轨。
    24）取下正时链。
