3．正时链单元安装步骤

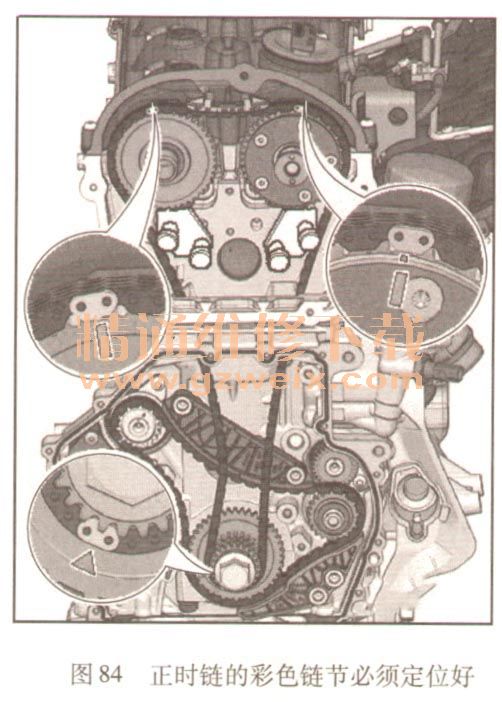

    提示：下面的步骤必须在一次完成。为此需要另外一个人协助。正时链的彩色链节必须定位在链轮的标记上，如图84所示。固定住扳手，直至张紧轨装好。

    1）将正时链放到进气凸轮轴上。
    2）将正时链置于排气凸轮轴上。
    3）将正时链放到曲轴上并固定。
    4）安装凸轮轴正时链滑轨并拧紧螺栓。
    5）安装上部滑轨。
    6）旋转排气凸轮轴，将凸轮轴固定装置T40271/1从链轮的啮合齿中推出并松开凸轮轴。
    7）拆卸凸轮轴固定装置T40271/1。
    8）安装正时链张紧轨并拧紧螺栓。
    9）旋转进气凸轮轴，将凸轮轴固定装置T40271/2推出链轮的啮合齿中并松开凸轮轴。
    10）拆卸凸轮轴固定装置T40271/2。
    11）检查有颜色的链节与标记的位置。
    12）安装油泵和链条张紧器的驱动链。紧固螺栓1并去除固定销T40011，见图82。

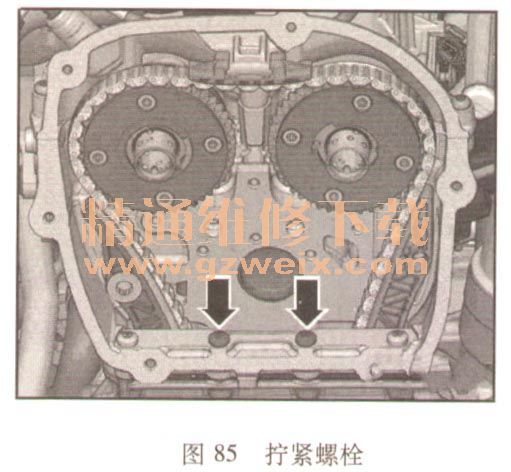

    13）拧入并拧紧螺栓，见图85。

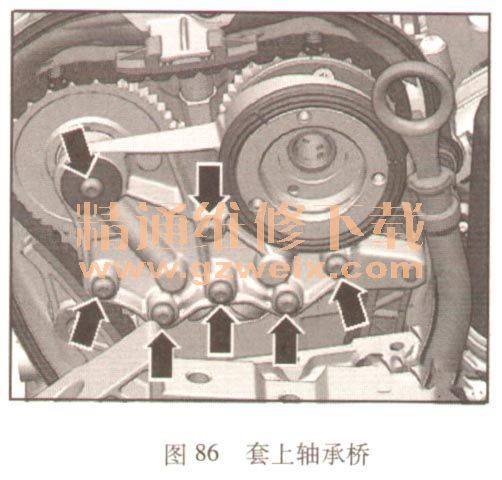

    14）套上轴承桥并用手拧紧螺栓，见图86。

    15）根据型号的不同，取下定位销T40011或插入定位工具T40267。
    16）拧紧用于轴承桥的螺栓。
    17）安装控制阀。
    其余的组装工作以相反的顺序进行。同时要注意下列事项：
    18）安装正时链下部盖板。
    19）安装正时链上部盖板。
    采用混合动力驱动的车辆：
    20）安装扭矩支撑和横梁。
    以下适用于所有车辆：
    21）取消维护位置。

    22）安装防撞梁和前保险杠罩。
