4．平衡轴正时链拆装步骤
拆装步骤如下进行：
1）拆卸正时链上盖板。
2）拆卸正时链下盖板。
3）拆卸凸轮轴正时链。
4）拆卸凸轮轴正时链滑轨。
5）拆卸凸轮轴正时链的链条张紧器。
6）拆卸平衡轴正时链的链条张紧器1。
7）拆卸张紧轨2。
8）拆卸滑轨3。
9）拆卸滑轨4。

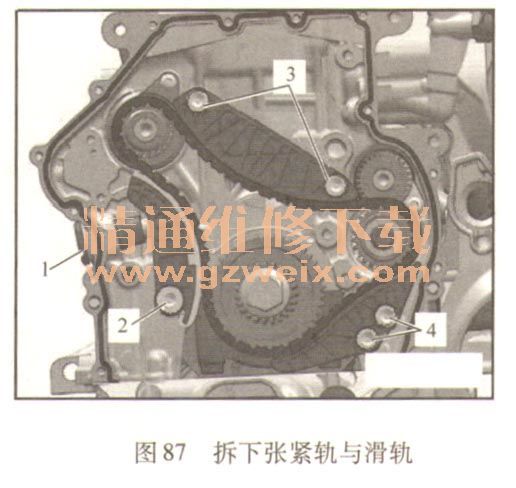

以上部件见图87。

    10）取下正时链。
    安装步骤如下进行：
    1）将中间轴齿轮／平衡轴转至标记，如图88所示。

提示：正时链的彩色链节必须定位在链轮的标记上。

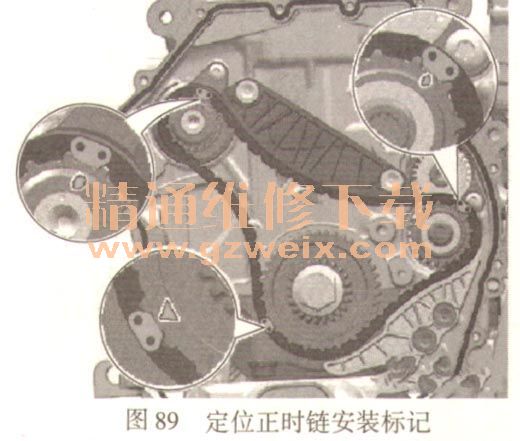

    2）放上正时链，正时链的彩色链节必须定位在链轮的标记上，如图89所示。

    3）安装正时链滑轨并拧紧螺栓4。
    4）安装正时链滑轨并拧紧螺栓3。
    5）安装正时链张紧轨并拧紧螺栓2。
    6）涂防松剂后安装正时链的链条张紧器1。
    步骤3）～6）如图87所示。
    7）再次检查是否正确调整。检查中间轴齿轮／平衡轴的标记。
    后续组装大体上以与拆卸相反的顺序进行：
    8）安装凸轮轴正时链。
    9）安装正时链下盖板。
    10）安装正时链上盖板。
    11）安装多楔带张紧装置。
    12）安装多楔带。
    5．发动机正时检查
    1）拆卸正时链上部盖板。
    2）拆卸隔音垫。

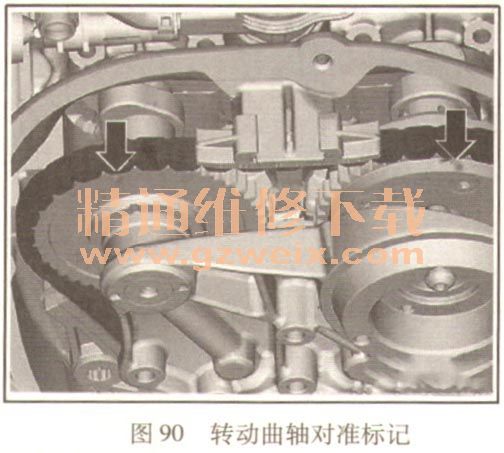

    3）将减振器上的曲轴，带有套筒扳手的工具头SW24，沿发动机转动方向转动，直至箭头所示的标记几乎位于上方，如图90所示。
