2014～2018年英菲尼迪ESQ 1. 6L HR16DE发动机正时校对
来源：本站整理 作者：佚名 2019-08-11 09:13:51
2．正时链单元安装步骤
图27中为已安装的部件、正时链条和相对应链轮匹配标记之间的关系。
1）按以下步骤安装与曲轴链轮和油泵驱动相关的部件：

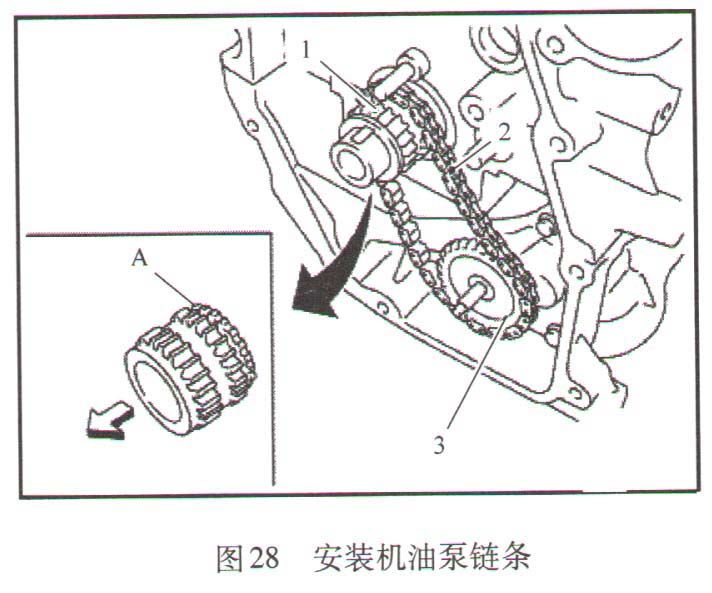

①同时安装曲轴链轮1、油泵驱动链条2和油泵链轮3。安装曲轴链轮，使其无效齿轮部分A朝向发动机背面，见图28。安装油泵链轮，使它的凸起面朝向发动机前方。与油泵驱动相关的零件上没有匹配标记。
②用TORX套筒固定油泵轴的顶部（尺寸：E8），然后拧紧油泵链轮螺母。
③安装机油泵驱动链条张紧器1。将弹簧装人缸体前侧表面的固定孔A的同时将本体插人轴B内，见图29。安装后检查张力是否施加在油泵驱动链条上。
2）按以下步骤安装正时链条。对齐每个链轮和正时链条上的匹配标记来进行安装。如果匹配标记没有对齐，请稍微转动凸轮轴来修正位置。注意基于以下说明，在匹配标记对齐后，请用一手扶住使它们保持对齐，见图30。为避免错齿，在安装前盖前，切勿转动曲轴和凸轮轴。
3）安装正时链条张紧侧链条导轨和正时链条松弛侧链条导轨。

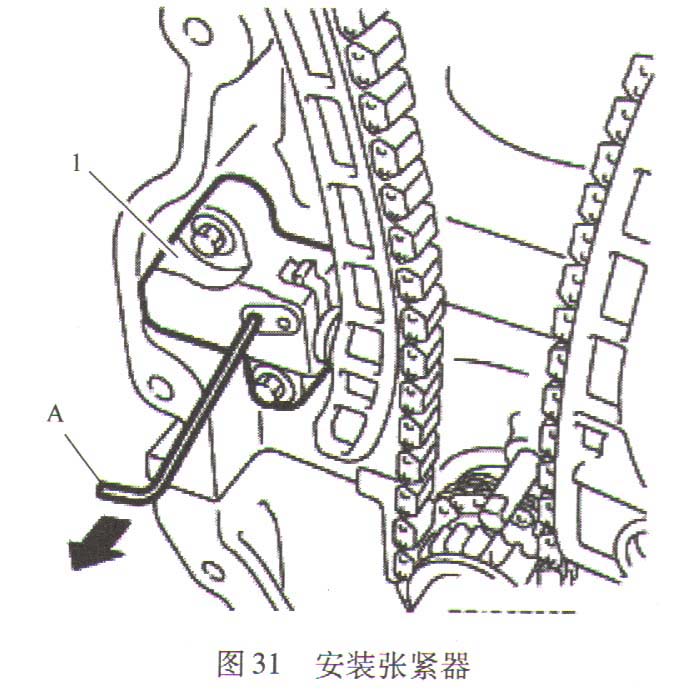

4）安装正时链条张紧器1。使用限位销A将柱塞固定在完全压缩的位置，然后安装。安装正时链条张紧器后，用力拉出限位销，见图31。
5）再次检查正时链条和每个链轮的匹配标记位置。
