10）如图45所示，安装链条、曲轴链轮和张紧器总成。在将两条副链条穿过缸体及缸盖开口后，将链条用弹性带或类似物进行固定。这样将使链条保持足够的张紧度，以便于安装。将前张紧轮3上的正时标记2对准平衡轴主动齿轮1上的正时标记，然后将张紧轮完全定位。在安装惰轮螺栓之前，用机油对垫圈进行润滑，将惰轮总成的定位螺栓紧固至34N·m。注意安装链轮时，有必要轻微转动凸轮轴。

    11）将左凸轮轴链轮“L”点对准链条上的链板。

    12）将右凸轮轴链轮“R”点对准链条上的链板。注意清除凸轮轴链轮螺栓上多余的机油。否则将会造成螺栓力矩过大而失效。

    13）卸下专用工具8429，然后将两个链轮安装到凸轮轴上。清除螺栓上多余的机油，然后安装链轮螺栓，但此时请勿紧固。

    14）检验所有的链板是否对准所有链轮上的标记，以及凸轮轴链轮上的“V6”标记位于12点钟的位置。

    小心：确保左副链张紧器和缸体之间的隔板安装正确。

    15）安装两个副链条张紧器。紧固螺栓至28N ．m。

    注意：左右副链条张紧器为非通用型。

    16）取下张紧器上的所有锁销。

    从每个张紧器上拔出锁销后，不要手动张开张紧器棘轮。这样会使链条过度张紧，产生噪声和／或过高的正时链负荷。

    17）使用带有适配器销8346 4的专用工具6958扳手，将左凸轮轴链轮紧固至122N·m。

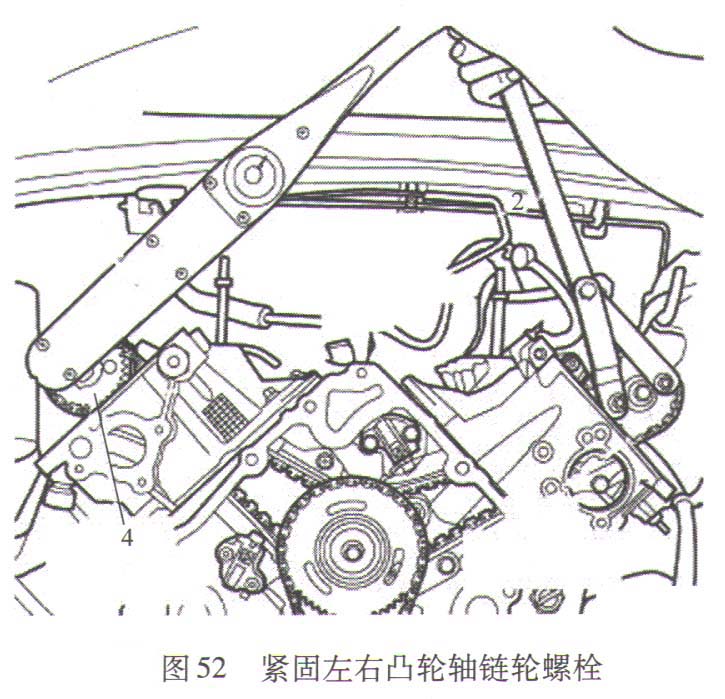

    18）使用带有转接器销8346 2的专用工具6958扳手，按照122N·m的力矩拧紧右凸轮轴链轮，如图52所示。

    19）将发动机旋转两周。检验正时标记在如下位置：

    主链条张紧轮上的点位于12点钟处。

    主链条曲轴链轮上的点位于6点钟处。

    副链条凸轮轴链轮上的“V6”标记位于12点钟处。

    平衡轴主动齿轮的点应对准张紧轮齿轮上的点。

    20）用发动机机油润滑所有三条链条。

    21）在安装完所有链条后，推荐检查惰轮及游隙。游隙应在0.10～0. 25 mm之间。若未在技术参数内，应更换惰轮。

    22）安装正时链盖罩和曲轴减振器。

    23）安装缸盖罩。

    注意：在右缸盖内安装螺栓之前，必须在螺栓上涂上一层密封剂以防泄漏。

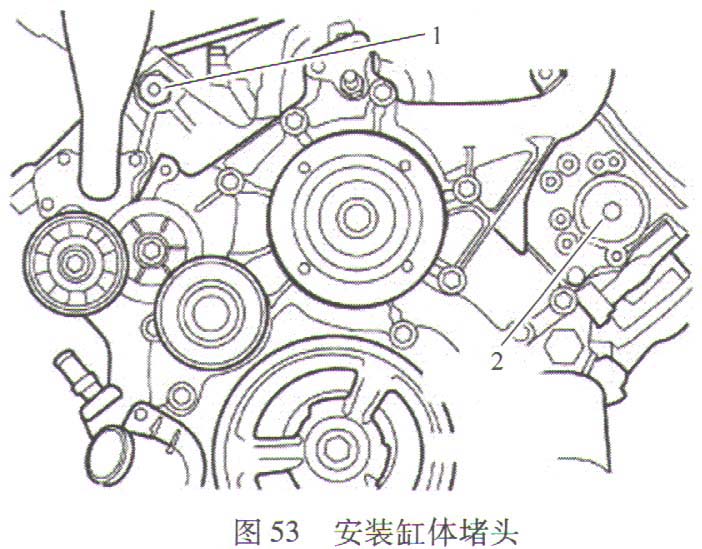

    24）如图53所示，在堵塞2上涂抹Mopare螺纹Teflon密封剂，然后安装右缸盖，并按81N·m的力矩拧紧。

    25）安装注油箱。

    26）如图53所示，安装左缸盖上的堵塞1。

    27）安装动力转向泵。

    28）填充冷却系统。

    29）连接蓄电池负极电缆。
