3．安装

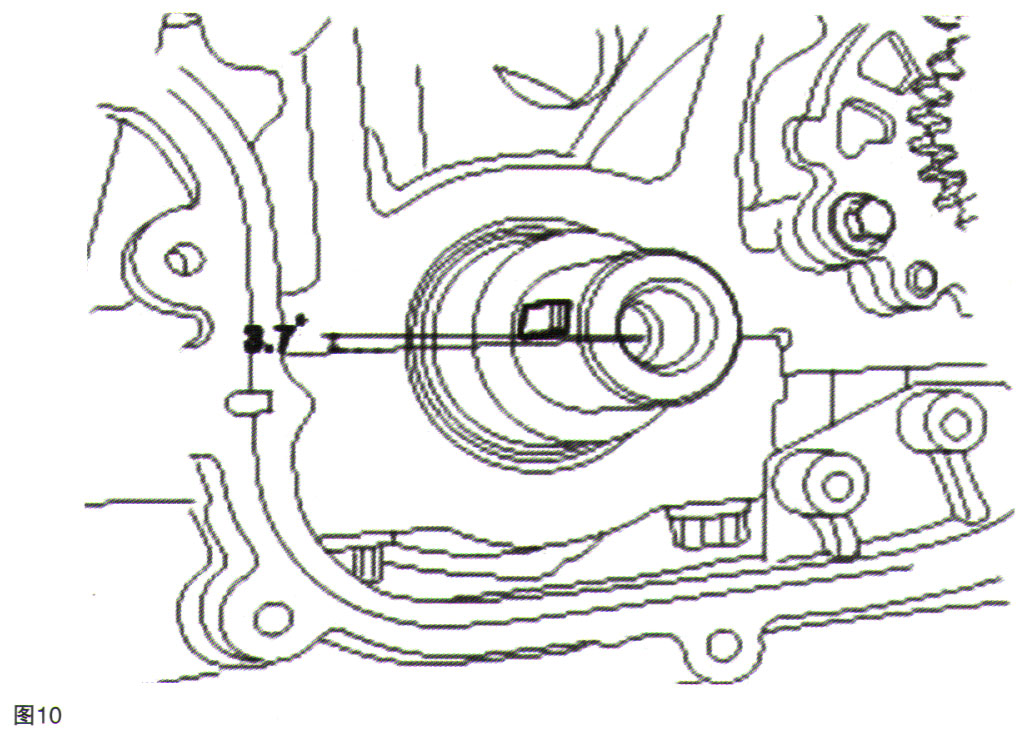

（1）将曲轴的键设置为与水平中心线大约成3.7°角。这样，1号气缸的活塞就位于压缩冲程的上止点，如图10所示。
（2）安装曲轴链轮。
（3）将凸轮轴链轮（CVVT）的标志对准
气缸盖的顶面。这样，1号气缸的活塞就位于压缩冲程的上止点。
（4）安装正时链。
安装正时链，确保无松弛。建议遵循以下程序：
·曲轴链轮→油泵链轮→进气凸轮轴链轮（CWT）→排气凸轮轴链轮（CWT）

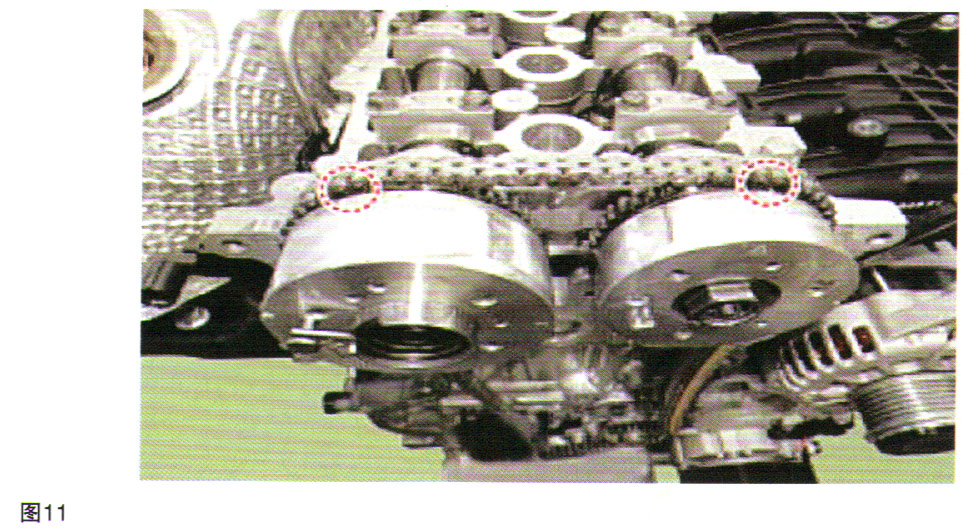

·安装过程中，链轮上的正时标志应与正时链的正时标志（有颜色的连杆）匹配，如图11和图12所示
（5）安装正时链曲轮导轨。规定扭矩：9.8-11.8N·m。
（6）安装正时链凸轮导轨。规定扭矩：9.8-11.8N·m。
（7）安装正时链导轨。规定扭矩：18.6-21.6N·m。
（8）安装正时链张紧器臂。规定扭矩：．9.8-11.8N·m。
（9）安装正时链条张紧器，然后拆下止动销。规定扭矩：9.8-11.8N·m。
（10）在正常方向（从正面看，顺时针方向）上旋转曲轴两圈后，验证正时。
·始终顺时针方向转动曲轴
·如果液压正时链张紧器内建立油压之前就逆时针转动曲轴，会导致正时链脱离链轮齿
（11）按拆卸的相反顺序安装其他部件。
·检查发动机机油油位，如有必要，向发动机加注发动机机油
·检查有无燃油泄漏
装配燃油管之后，打开点火开关（不操作启动器）运行燃油泵大约2s以便燃油管加压。
重复此操作两到三次，然后检查燃油管的任意点是否有漏油。
