系统说明：

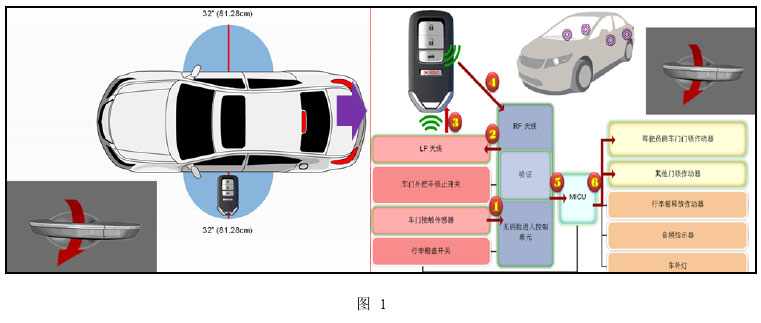

    如图1，当智能钥匙位于规定范围内时，用手拉动车门外把手接触传感器或按动车门外把手锁止开关，这时车门会自动解锁或上锁。例如解锁时，具体工作流程如下：

    车门接触传感器接收到信号→无钥匙进入控制单元激活信号侧LF天线→LF天线搜索钥匙

                                                            MICU控制车门解锁←RF天线及无钥匙控制单元信号认证并与MICU通信←智能钥匙激活，发送信号可能原因：



1、车门接触传感器

2、无钥匙进入控制单元（内置尺「天线）

3、 LF天线

4、MICU

5、线束/保险丝

6、外部干扰

故障分析：

1、确认故障，此车刚做PDI，没有加装电器设备，而且变换停车位置，故障现象一直存在，初步排除干扰的可能性。多次操作，故障现象一直存在，用智能上车的功能解锁／上锁两前门，或打开行李箱都失败。

2、用遥控上锁懈锁正常。进入车内，可以正常启动车辆，同时仪表上的故障灯没有异常点亮。

3、连接HDS，进行检查无钥匙进入系统：

    (1）无DTC;

    (2）执行自检功能，显示系统正常；

    (3）执行外部的3个LF天线功能测试，都显示动作。位于规定范围内的遥控器（图2)，其红色指示灯也可以正常闪烁响应，显示外部LF天线作动正常；

    (4）当执行车内后部LF天线功能测试时，显示不动作。同时位于规定范围内的遥控器，其红色指示也灯没闪烁响应，显示车内后部LF天线异常。

4、拆卸车内后部LF天线（位于后排出风口处，如图3)，拔下插头，使用HDS功能测试激活车内后部LF天线，在线束端测量其2针插接器，发现有正常工作电压，说明无钥匙进入控制单元有提供电源，初步确认为车内后部LF天线自身故障。

故障排除：更换车内后部LF天线。

经验总结：

1、此故障难点在于无DTC,维修方向不明确，但如果理解智能上车的工作流程并结合日DS诊断工具，可以有效的提升诊断效率；

2、外部的LF天线是为了实现智能上车功能；车内LF天线是在车内检测到有效智能遥控器时，用于启动车辆。对于8代雅阁，单独车内LF天线的异常是不会导致智能上车功能失效的；但第9代雅阁即使车外LF天线正常，但车内LF天线异常，也会导致智能上车失效，这一点是区别于第8代雅阁的，请大家了解！
