2020年北京现代伊兰特1.4TGDI发动机正时校对方法
来源:汽车维修技师  作者:佚名  2021-10-20 09:09:03

     1.拆卸

    (1)拆下气缸盖罩。
      (2)转动曲轴上的皮带轮,将其凹槽对准正时链罩上的正时标记,将1号气缸的活塞设置到压缩冲程的上止点,如图1所示。
      (3)拆卸小正时链盖。
      (4)拆除正时链之前,将凸轮轴链轮(CVVT)的标志对准气缸盖的顶面。这样,1号气缸的活塞就位于压缩冲程的上止点,如图2所示。

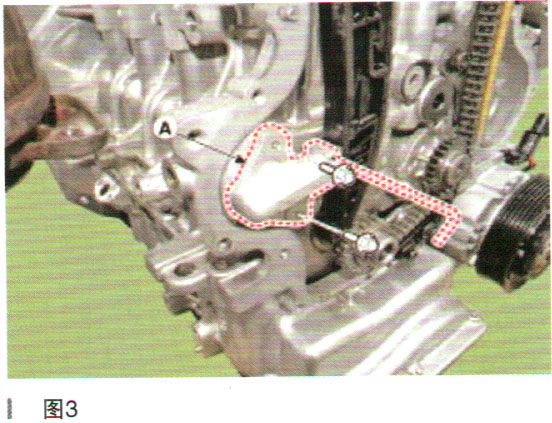

      (5)在按压正时链张紧器之后,沿着正时链张紧臂箭头方向推动,安装止动销。然后拆除张紧器(如图3所示中A)。
      (6)拆卸正时链张紧器臂(如图4所示中A)。
      (7)拆卸正时链导轨(如图5所示中A)。
      (8)拆卸正时链凸轮导轨(如图6所示中A)。

[1] [2] [3]  下一页
