2021年上汽大众凌渡230TSI1.4T DJRA发动机正时校对方法
来源:汽车维修技师  作者:佚名  2022-06-06 08:36:25

      (13)固定工具CT80012,如图15所示。

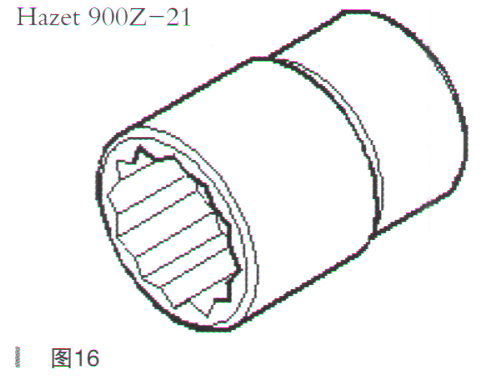

      (14)内12角套筒扳手Hazet900Z-21,如图16所示。
    2.拆卸
      (1)拆卸空气滤清器壳体。
      (2)拆卸隔音板。
      (3)拆卸下部正时齿形皮带护罩。
      (4)从凸轮轴上取下正时齿形皮带。提示:颠倒已使用过的正时齿形皮带的运行方向,可能会造成损坏。在拆卸正时齿形皮带之前,先用粉笔或记号笔标记运转方向,以便重新安装。
    (5)使用30mn特殊扳手CT10499或T10499A固定偏心轮上的张紧轮(如图17所示中2),松开螺栓(如图17所示中1)。提示:因剧烈弯曲导致齿形皮带的损毁危险。齿形皮带是用纤维制成的,在剧烈弯曲时会损坏。切勿以小于r=25mm的半径弯折齿形皮带。
      (6)正时齿形皮带的弯曲半径。正时齿形皮带(如图18所示中2)的弯曲半径(如图18所示中r)不得低于25mm,大约为曲轴齿轮(如图18所示中1)的一半直径。提示:正时齿形皮带与凸轮轴皮带轮、曲轴正时齿形皮带轮、张紧轮和导向轮等的接触点必须无机油。
      (7)取下正时齿形皮带。
      (8)沿箭头(如图19所示中箭头)方向取下正时齿形皮带轮(如图19所示中1)。
    3.安装
    提示:更换采用角度控制方式拧紧的螺栓(如拧紧要求为30N·m+继续旋转90°)。
      (1)凸轮轴和1缸活塞位于上止点位置。注意:凸轮轴固定工具CT10494或T10494此时安装在凸轮轴箱体上。禁止将凸轮轴固定工具CT10494或T10494作为固定支架使用。提示:在安装凸轮轴调节器之前,请注意将导向套插到凸轮轴中。
      (2)更换凸轮轴齿形皮带轮螺栓(如图20所示中1、2),并将其拧入,但不要拧得很紧。凸轮轴皮带轮必须还能在凸轮轴上转动,但是不允许倾斜。


上一页  [1] [2] [3] [4] [5] [6] [7]  下一页
