2021年上汽大众凌渡230TSI1.4T DJRA发动机正时校对方法
来源:汽车维修技师  作者:佚名  2022-06-06 08:36:25

    检查张紧轮的凸耳(如图21所示中箭头)是否啮合在气缸盖的铸造孔上。
      (3)将正时齿形皮带轮装到曲轴上。必须保证曲轴皮带轮和正时齿形皮带轮的接触面无油脂。正时齿形皮带轮铣切面(如图22所示中箭头)必须放在曲轴销铣切面上。
(4)安装齿形皮带时注意安装顺序:如果安装旧的正时齿形皮带,注意运行方向箭头。将正时齿形皮带(如图23所示中1)安装到大导向轮(如图23所示中2)和小导向轮上。

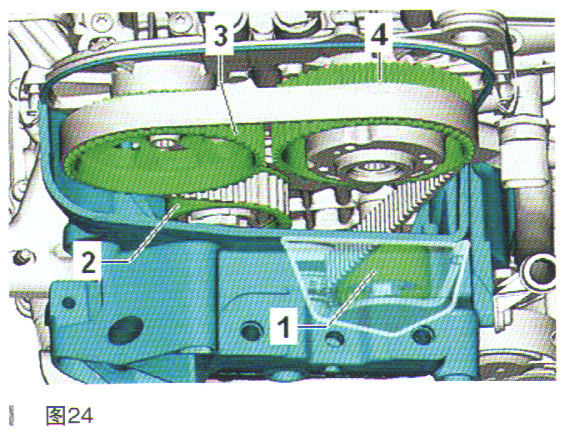

      (5)向上拉齿形皮带,并置于大导向轮(如图24所示中1)、张紧轮(如图24所示中2)、排气凸轮轴齿形皮带轮(如图24所示中3)和进气凸轮轴齿形皮带轮(如图24所示中4)上。

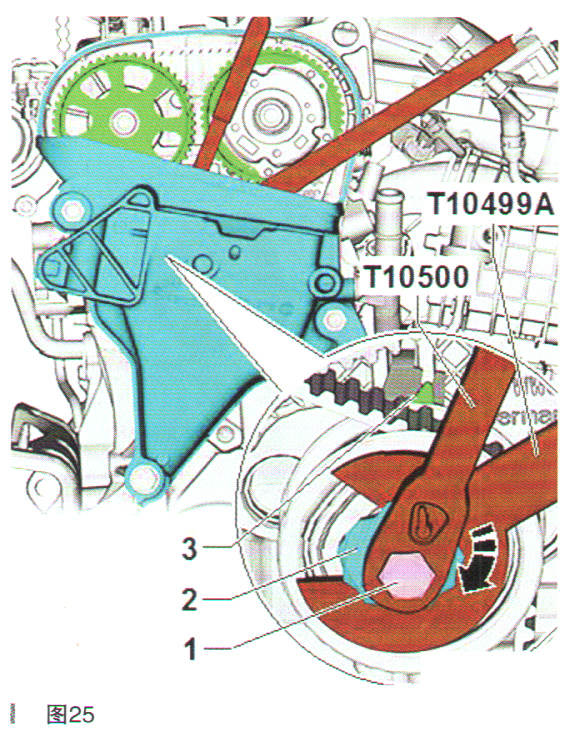

      (6)沿箭头(如图25所示中箭头)方向转动30mm特殊扳手CT10499或T10499(即转动张紧轮偏心轮,如图25所示中2),直到设置指示针(如图25所示中3)位于设置窗右侧10mm处。回转偏心轮,直到指示针正好位于设置窗口内。使用13mm特殊环形扳手CT 10500或T10500将偏心轮保持在该位置,拧紧螺栓(如图25所示中1)至额定要求。提示:发动机转动或运行后,指示针(如图25所示中3)位置和设.置窗口之间的距离可能会出现细小差异,这对齿形皮带张紧并没有影响。
      (7)按照要求分两步拧紧进气侧和排气侧凸轮轴调节器的螺栓(见图20中1、2)至规定力矩。提示:只有发动机配气相位检查正常时,才能用最终拧紧力矩拧紧紧固螺栓。即进一步拧紧规定的角度。
      (8)安装下部正时齿形皮带护罩(如图26所示中箭头)螺栓。
      (9)安装曲轴皮带轮。
      (10)调整正时。
      (11)其余的安装以拆卸的相反顺序进行。

上一页  [1] [2] [3] [4] [5] [6] [7]  下一页
