2021年上汽大众凌渡230TSI1.4T DJRA发动机正时校对方法
来源:汽车维修技师  作者:佚名  2022-06-06 08:36:25


    三、检查正时
    1.所需要的专用工具和维修设备

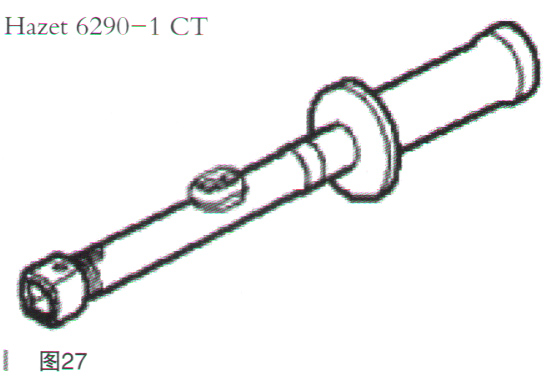

      (1)扭力扳手Hazet 6290-1 CT或V.A.G1331,如图27所示。
      (2)扳手3415或S3415,见图4。
      (3)定位销T10340或CT10340,见图5。
      (4)固定工具CT80009,见图6.
    (5)凸轮轴固定工具T10494、见图7。
      (6)扭力扳手(100-400N·m)Hazet 6294-1 CT,如图28所示。
      (7)固定工具CT80012,见图15.
      (8)棘轮头Hazet 6404-1,见图12.
      (9)棘轮头Hazet 6403-1,见图11.
      (10)内12角套筒扳手Hazet900Z-21,见图16。
    2.拆卸
      (1)沿箭头(如图29所示中箭头A)方向上提发动机罩盖(如图29中1),并沿箭头(如图29所示中箭头B)方向拆下,适用于Lamando 2015、Touran 1 2016、Lamando2019

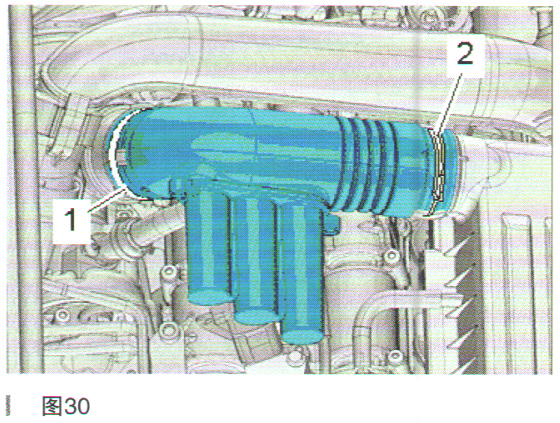

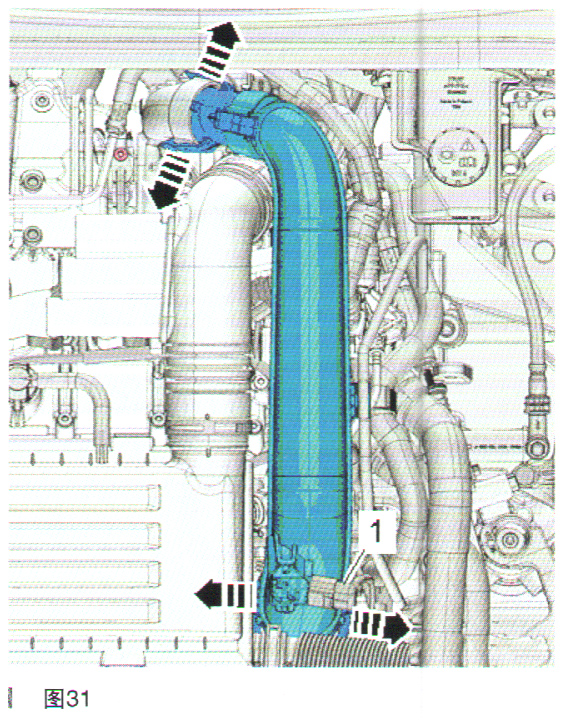

      (2)松开弹簧卡箍(如图30所示中1、2),拆下空气导管。(3)脱开固定在进气导管上的真空管。拔下电气插头连接(如图31所示中1)。

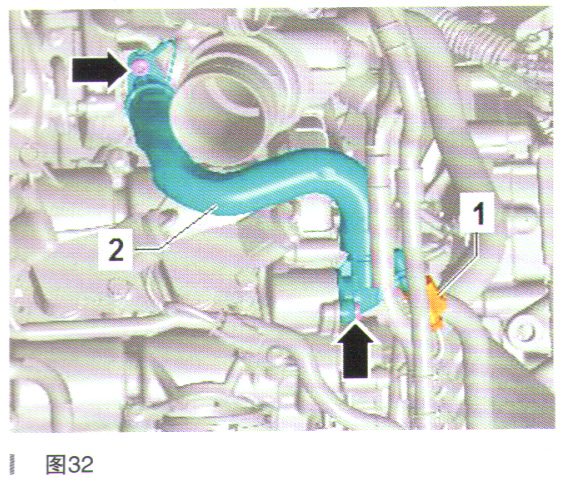

      (4)拔下连接插头(如图32所示中1),旋出进气导管的固定螺栓(如图32所示中箭头)取下进气导管,适用DJR/DJS发动机的车型。沿箭头(如图32所示中箭头)方向松开锁止件,取下进气导管。
