详解大柴国IV汽车发动机SCR系统
来源:汽车电器  作者:佚名  2014-12-06 08:49:41

    3 尿素喷嘴
    1)功能尿素喷嘴是SCR系统中用于精确控制尿素喷射的关键部件,在发动机运行过程中尿素在喷嘴内循环流动,冷却喷嘴。当发动机停止运行时,要保证尿素喷射系统运行2 min,避免喷嘴被热的排气管损坏。
    2)喷射特性喷雾直径<60μ索特粒径(SMD );喷射量9~70g/min。

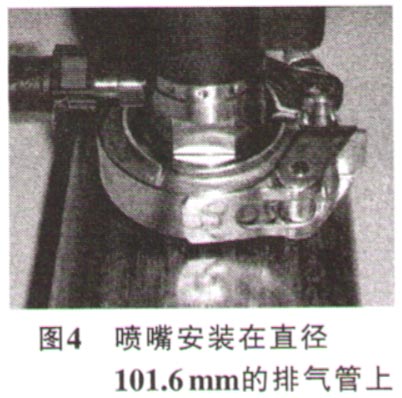

    3)安装位置(图4)①喷嘴安装位置排气管直径要求101.6 mm;②喷嘴安装位置距离SCR催化转化器人口法兰距离>0.5 m ;③在汽车运行过程中喷嘴安装位置的最大振动小于20 g。

    4)安装步骤①在要安装喷嘴的排气管上打一个直径为340 mm的孔。②将尿素喷嘴座安装在排气管上并且中心对准排气管上的孔中心,圆弧面与排气管贴合。③将尿素喷嘴座焊接在排气管上。在360°方向上都焊接,推荐采用惰性气体保护焊,但注意不要使焊缝与夹箍干涉,不要让残渣留在法兰面上。④保证夹箍上的螺母是专用锁紧螺母。
    5)温度在尿素正常循环冷却和喷嘴正常喷射条件下,排气温度应不超过700℃。
    6)其它要求系统要求保持尿素循环来冷却喷嘴,避免排气高温导致喷嘴过热失效。在环境温度为-11℃时,尿素处于固体状态,没有尿素循环冷却喷嘴,此时确保排气温度不能长时间高于300℃ ,否则喷嘴会受热损坏。

    4 线束

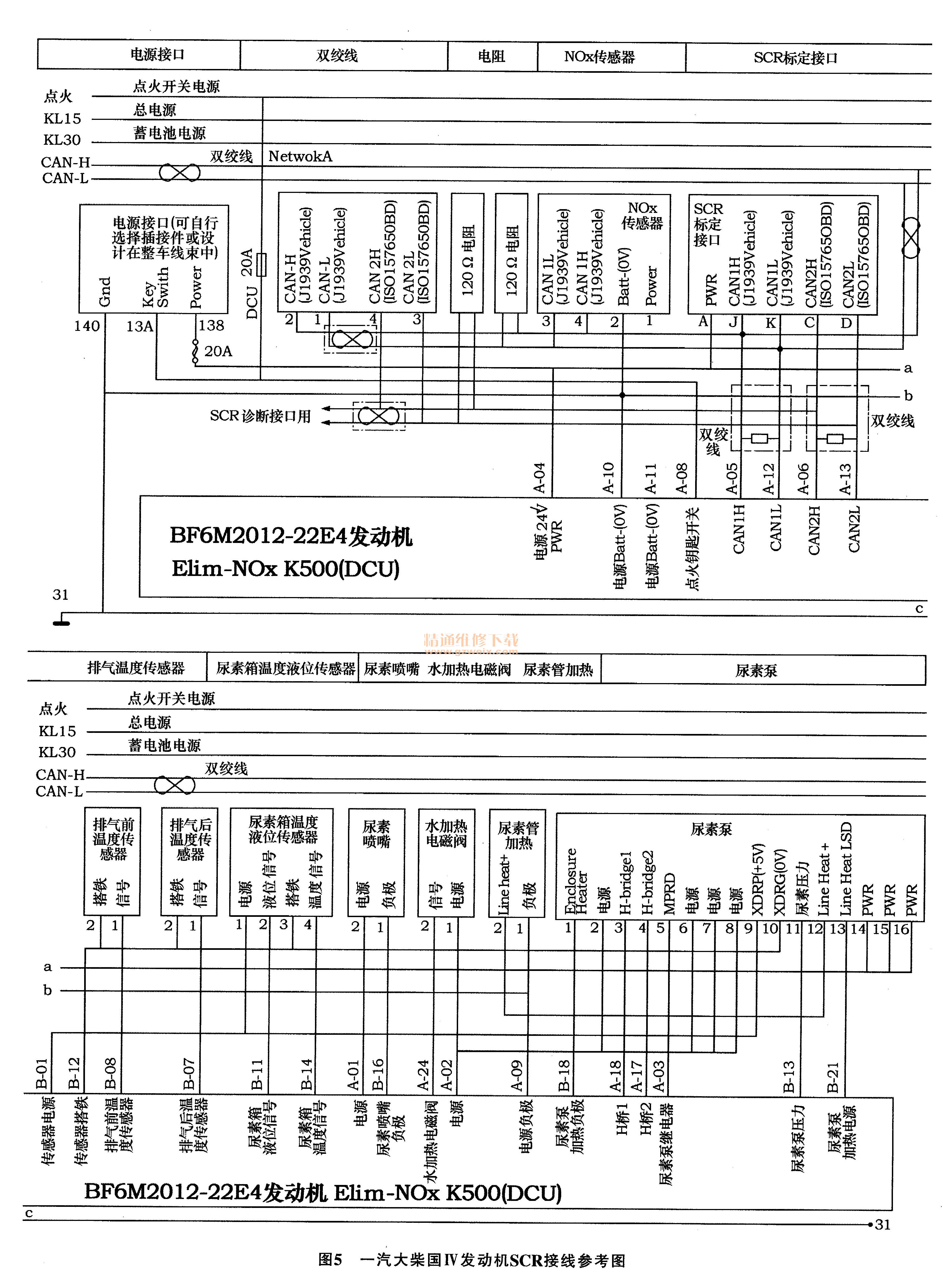

    SCR接线参考图如图5所示。

    1)安装位置Elim-NOx系统线束走线时需要远离热源零件、尖角零件及可移动的零件,线束每隔0.5 m需要固定在整车上。
    2)温度线束离热源(热源表面温度200℃以内)需要超过0.2 m,否则需要加装隔热护套。
    3)其它要求①线束接头已匹配好,样车布置时,电源线和开关(keyswitch)线的连接需要DDE的工程师确认。②线束长度建议不要超过7m.
    3)冷却水控制阀连接要求冷却水控制阀应连人发动机冷却水管系中,确保经由冷却水控制阀的冷却水流量)2 L/min,冷却水温不低于55℃。

    5 尿素输送管路(加热解冻或不加热)
    1)功能尿素溶液从尿素箱通过尿素管流出,经过尿素输送与喷射控制模块流进喷嘴,从喷嘴回流到尿素箱;当温度低于-11℃时,尿素溶液会结冰,尿素管路加热解冻系统会启动以确保管路中尿素溶液正常流动。加热系统耗电功率330 W;非加热系统耗电功率98 W。环境温度-40~125℃。
    尿素输送管路根据客户的要求具备或不具备加热解冻功能。加热解冻尿素输送管路连接参考示意图如图6所示。

    2)其它要求①尿素管路最长不超过4m,加热解冻尿素管路的安装与不加热尿素管的安装完全一致。②安装固定尿素管时,应防止车辆运行时底部和两侧的物体损坏尿素管。③防止夹箍之类尖锐的固定件划伤或损坏尿素管。④尿素管应远离排气管等热源至少0.2 m,尿素管喷嘴附近的隔热套管必须确保完好无损。⑤距喷嘴的尿素进出口0.25 m处应安装夹箍,以避免喷嘴进出口的标准接头因振动而产生泄漏。
