9 尿素箱及传感器集成模块
.1功能
目前的尿素箱是塑料箱,其最大的容积为38L9有效容积为35 L。尿素箱及传感器集成模块包含如下部件:尿素箱、液位/温度/低温环境加热功能模块、放气孔、尿素加注口封盖、残渣放泄口螺塞,如图10所示。
9.2液位/温度/低温环境加热功能模块
1)综合了液位测量、温度报警、尿素吸人和返回及低温环境下(≤-11℃)加热等功能。
2)该模块与尿素输送与喷射控制模块连接的尿素管路接口是9.5 mm (3/8英寸)快速接头。而该模块与喷嘴相连接的接口是7.9 mm (5/16英寸)的快速接头。
3)该模块的线束接头是AMP防水接头。
4)集成尿素箱低温环境加热功能系统可以利用热源(发动机冷却水)提供热量用于系统解冻。主要部件有管路的进出口和换热部分。一般来说,其出口和进口管路与发动机的冷却水系相连接。
5)换热部分长度根据解冻设计要求可变,其进口和出口与尿素液位/温度传感器模块集成在一起,固定在尿素箱的顶面。
9.3尿素箱的安装
1)尿素箱的整车安装位置取决于整车客户基于整车布置而产生特殊的要求与设计。一般来说,尿素箱的布置应远离发动机和排气系统,使其在长时间运行过程中不超过70℃。尿素箱的工作温度-40~70℃。
2)要求使用支架和橡胶绷带来固定尿素箱,以便保持其在各个方向上的固定状态。安装实例如图11所示,但不拘泥于此设计。
3)具体的安装角度方向等参数取决于客户整车具体要求而定。
10 催化转化器及消音器
DDE提供不同类型载货汽车、客车后处理器的解决方案,有方形结构和桶形结构两大类。
10.1方形结构
1208010 -D796催化转化器适合BF6M1013牵引车使用,该结构为方形(图12),集成原来发动机消音器功能增加降低NOx功能模块。外形尺寸:577 mm×396 mm×550 mm。10.2桶形结构

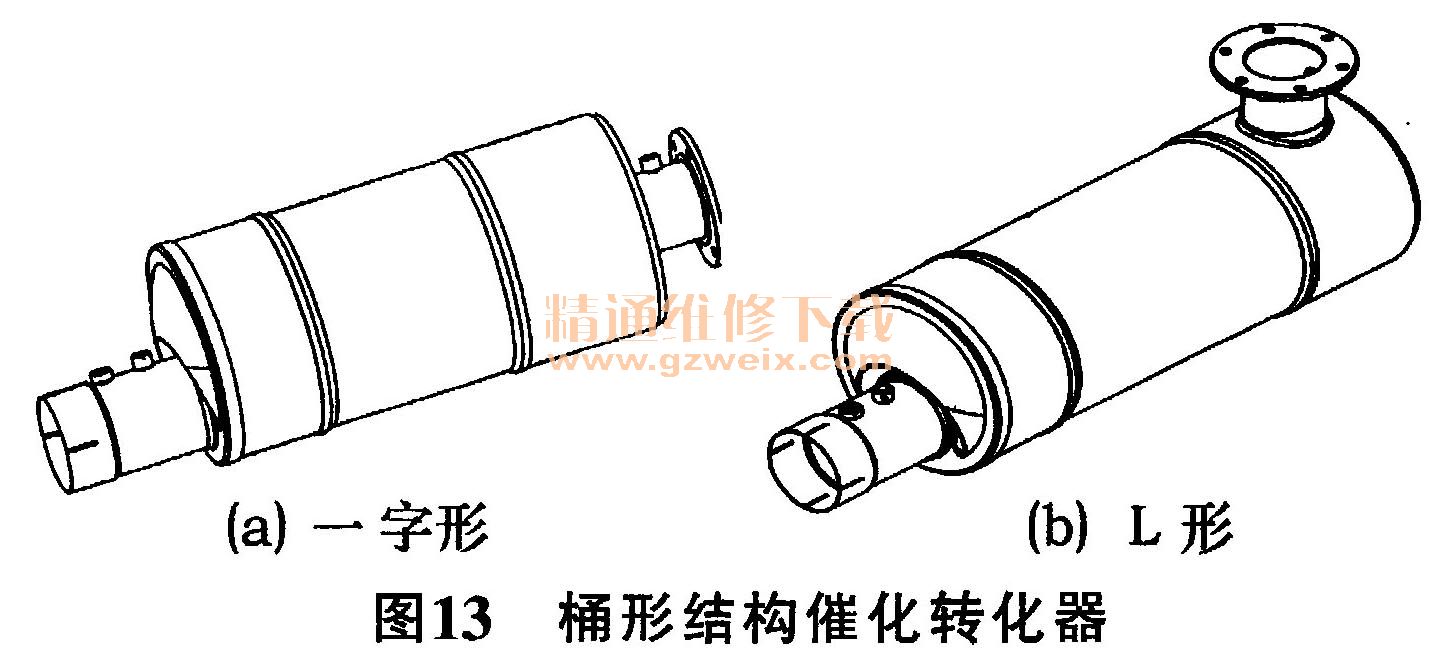

1208010-1021催化转化器适合BF6M 1013、BF6M2012载货汽车匹配使用,该结构为桶形(图13a),法兰盘与箱体成一字形,集成原来发动机消音器功能增加降低NOx功能模块。总质量35 kg,外形尺寸:D281 mm× 1035 mm
1208010 -864催化转化器适合BF4M 1013 ,BF4M2012载货汽车匹配使用,该结构为桶形,法兰盘与箱体成一字形,集成原来发动机消音器功能增加降低NOx功能模块。总质量28 kg,外形尺寸:D281 mm×883 mm。
1208010 -882催化转化器适合BF6M1013、BF6M2012客车匹配使用,该结构为桶形,法兰盘与箱体成L形(图13b),集成原来发动机消音器功能增加降低NOx功能模块。总质量35 kg,外形尺寸:D281 mm×950 mm。
1208010 -874催化转化器适合BF4M1013、BF4M2012客车匹配使用,该结构为桶形,法兰盘与箱体成L形,集成原来发动机消音器功能增加降低NOx功能模块。总质量28 kg,外形尺寸:D281 mm×797 mm。
