四、燃油温度传感器
1.位置(外观)
燃油温度传感器安装在柴油滤清器座上,如图6-33所示。
2.作用
燃油温度传感器用于检测燃油温度,并将信号送入ECU。 ECU利用燃油温度信号计算喷油始点和喷油量,并作为发动机燃油温度保护的触发信号。油温过高会引起功率降低,并可能导致停机。
3.结构
负温度系数热敏电阻,同冷却液温度传感器。
4.原理
燃油温度传感器采用的热敏电阻是低温热敏元件,要求在室温条件下的电阻值为数千欧到数百欧。
5.电路及端子

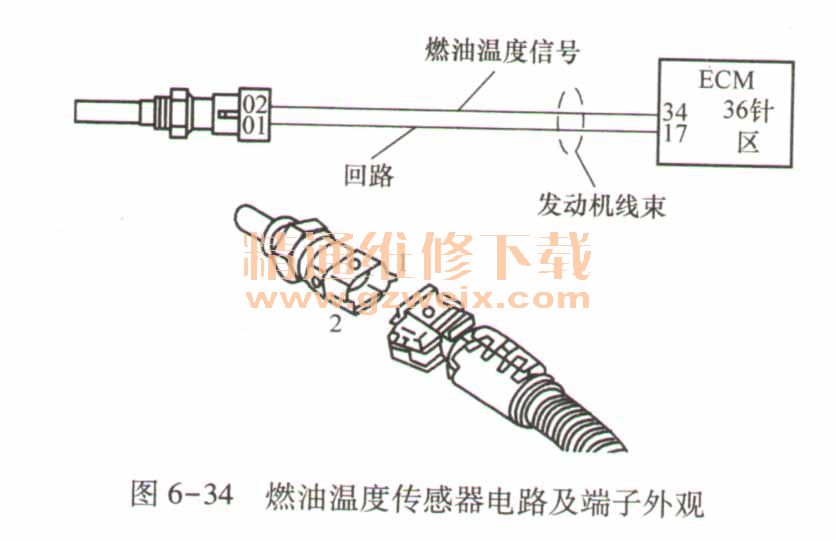

电路及端子外观如图6-34所示。
6.检测
(1)外观检查检测步骤如下:
第1步:关闭点火开关。
第2步:拔下传感器线束连接端子。
第3步:目视检查插接器壳体是否有损坏。
第4步:目视检查触针内是否有灰尘、碎屑或潮气。
第5步:目视检查触针是否弯曲、断裂、缩进或伸出。
(2)检测ECM供电电压
1)检测步骤如下:
第1步:关闭点火开关。
第2步:拔下燃油温度传感器插头。
第3步:点火开关ON。
第4步:用万用表检查线束侧端子1、2间电压值。
2)标准值:4.75~5. 25V 。
(3)检测电阻值
1)检测步骤如下:
第1步:关闭点火开关。
第2步:拔下燃油温度传感器插头。
第3步:用万用表检查传感器侧端子1、 2间电阻值。

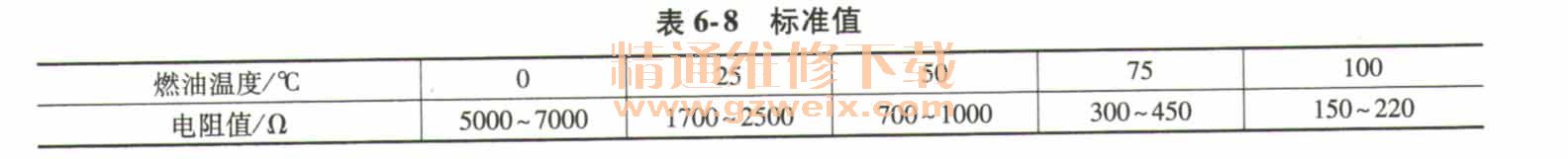

2)标准值。标准值见表6-8。若超过标准值过多,则更换燃油温度传感器。
(4)检测线束导通性
1)检测步骤如下:
第1步:关闭点火开关。
第2步:拔下燃油温度传感器插头。
第3步:用万用表的电阻档,分别测量1号端子与17号端子、2号端子与34号端子之间的电阻值,来判断外线路是否存在短路及断路故障。
2)标准值:电阻值<10Ω。
(5)相关数据用INSITE故障诊断软件读取发动机系统数据流,涉及燃油温度的数据流有两个:“燃油温度传感器输出的电压值”“燃油管燃油温度”。
起动发动机,用INSITE故障诊断软件读取发动机系统数据流。此时踩下加速踏板,使发动机温度上升,观察“燃油温度”数值,应逐渐增加,“燃油温度传感器输出的电压值”应逐渐减少;如无变化,应检查线束连接情况和传感器。
(6)相关故障码
1)故障码261。
原因:燃油温度传感器信号显示燃油温度超过71℃。
结果:故障灯黄色,发动机功率逐渐下降,报警一段时间后停机。
2)故障码263。
原因:燃油温度传感器信号电压高。
结果:故障灯黄色,燃油温度使用默认值,发动机功率可能下降。
3)故障码265。
原因:燃油温度传感器信号电压低。
结果:故障灯黄色,燃油温度使用默认值,发动机功率可能下降。
4)故障码266。
原因:燃油温度传感器信号指示温度超过保护极限。
结果:故障灯红色,发动机功率、转速下降,可能停机。
7.故障
若燃油温度传感器断路,ECU检测不到燃油温度信号,ECU会输出相关故障码,故障灯亮,此时ECM根据冷却液温度传感器信号计算一个代替值,其故障结果会使燃油加热器不能正常工作。当燃油温度传感器信号失真时,燃油加热器同样不能正常工作,但故障灯不亮。
