发动机柴油燃料系统VE型转子分配泵的拆卸
来源:本站整理  作者:佚名  2018-01-23 07:31:12



    3.分配器盖及柱塞组件的分解
    (1)用套筒扳手从分配器盖上拆下出油阀紧帽,取出出油弹簧。
    (2)用镊子取出出油阀和出油阀座。注意:出油阀和出油阀座属于偶件,应成对摆放,不得互换。
    (3)用套筒扳手从分配器盖上拆下分配器盖螺塞。
    (4)旋出分配器盖和泵体连接螺钉。
    (5)从泵体上取下分配器盖,如图9-213所示。
    (6)从分配器盖上取出柱塞弹簧导向杆、垫圈和调速杆支撑弹簧。
    (7)从泵体内取出柱塞、油量调节环、柱塞弹簧。
    4.拆卸调速杆组件
    (1)用专用工具从泵体上拆下调速杆的两只支点螺栓。
    (2)取出调速杆组件,调速杆组件包括:起动杆、张紧杆、校正杆、怠速弹簧和起动弹簧。注意:取出调速杆组件时,不要丢失怠速弹簧。
    5.拆卸喷油泵传动部分

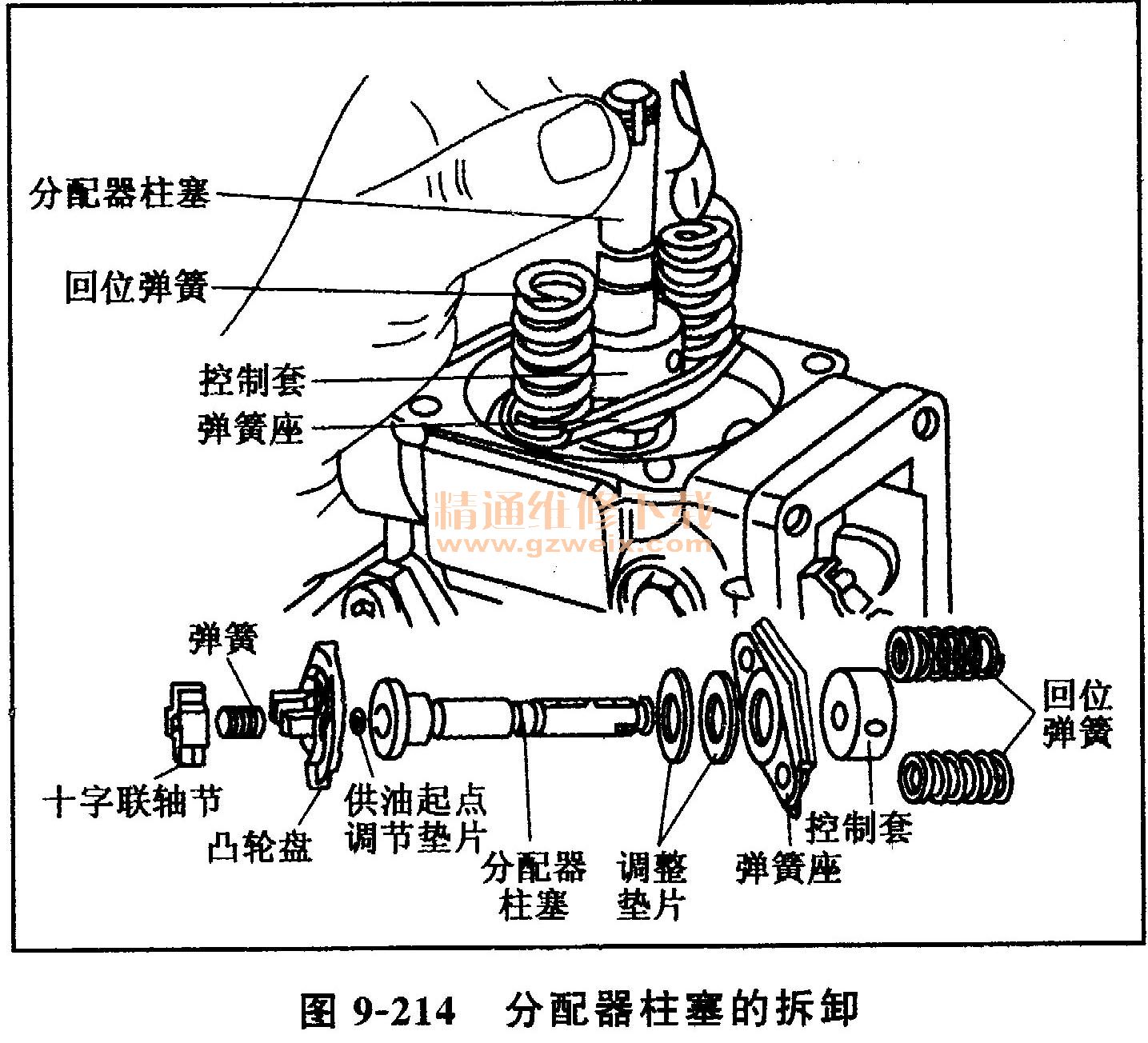

    用镊子从泵体内取出凸轮盘和柱塞调整垫片,如图9-214所示。

    (1)取出联轴器和弹簧。
    (2)从泵体上拆下正时器盖、取出弹簧、“O”形密封圈和垫圈。
    (3)用镊子从滚轮架销上取下定位销保持夹扣和定位销。
    (4)将滚轮架销移向滚轮架中心。
    (5)拆下正时活塞、滑座和垫圈。

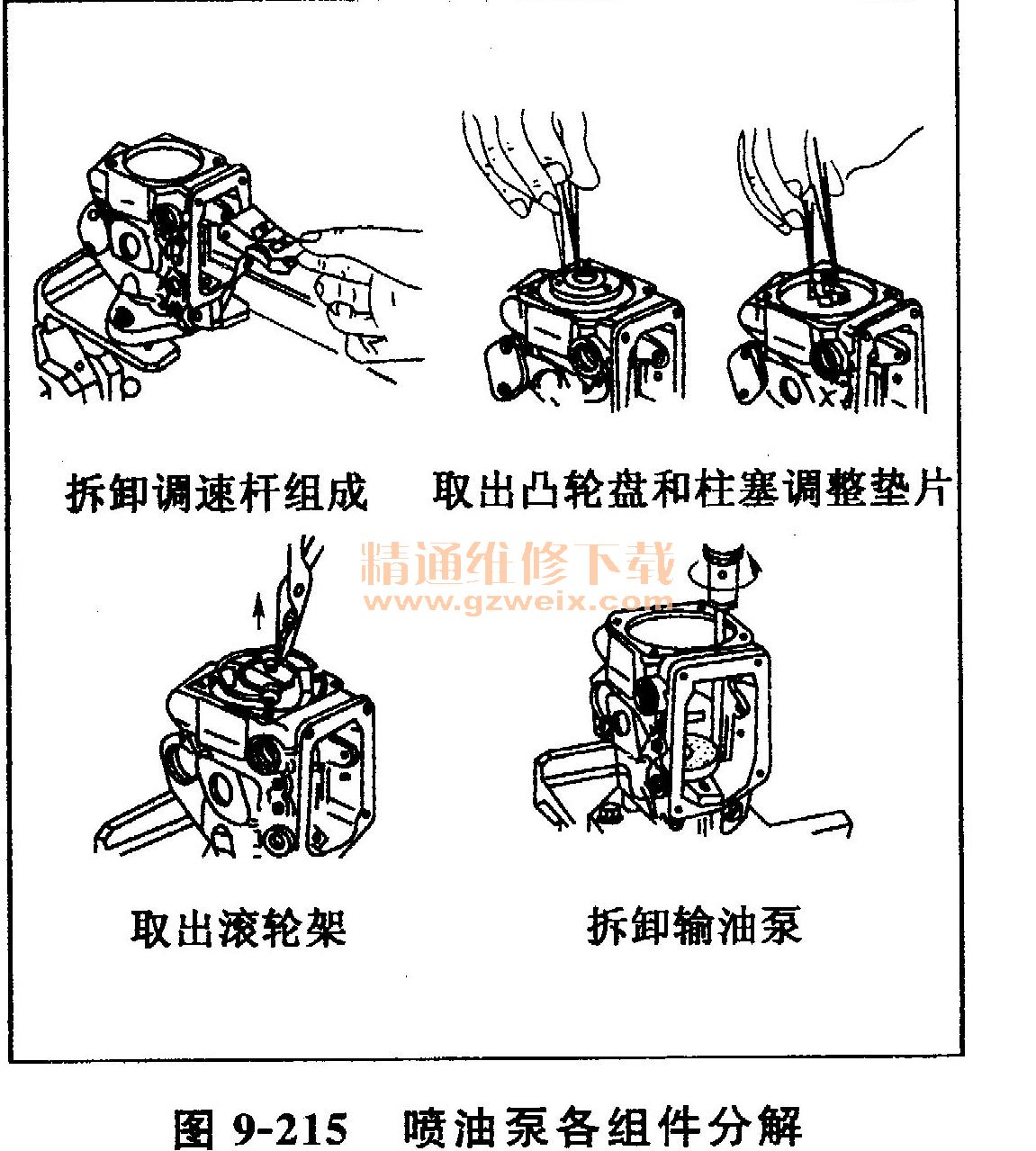

    (6)用尖嘴钳夹住滚轮架的边缘,取出滚轮架组件,如图9-215所示。

    (7)转动传动轴,使键槽朝向喷油泵顶部。
   (8)拆下传动轴组件,从传动轴上取下半圆键、调速器传动齿轮、橡胶减振块和垫圈。

      6.拆卸输油泵
    (1)用专用工具从泵体上拆下调节阀。
    (2)从泵体内拆下输油泵固定螺钉。
    (3)从专用夹具上取下泵体。
    (4)将输油泵托架插入泵体内。
    (5)翻转泵体,使泵体轴端朝上。
    (6)用橡胶榔头轻轻地敲打泵体朝上的一边,从泵体的下边取下输油泵组件和输油泵盖。
    注意:输油泵滑片容易损坏,不要掉落,也不要改变滑片与滑片槽相对的位置。
