5．装复滚轮架销及定位销
    （1）将滚轮架销推入正时活塞和滑座的销孔内。
    （2）用定位销固定滚轮架销，并装上定位销保持夹扣。
    （3）检查移动正时活塞，应灵活无卡滞，装上正时器弹簧和正时器盖，并按（6. 9±1. 0） N·m的力矩旋紧正时器盖螺钉。
    6．联轴器和凸轮盘的装复
    （1）用镊子将联轴器和弹簧装入传动轴，装上联轴器。注意：联轴器的安装方向，内孔直径大的一面朝上。
    （2）将凸轮盘装在传动轴上。注意：传动轴键槽朝向油泵上方时，凸轮盘传动销必须朝向油泵底部。如果方向装反，将会导致喷油时间错误。
    7．调速杆组件的装复
    （1）将调速杆组件装入泵体，装上调速杆支点螺栓和垫片。
（2）用专用套筒按规定的力矩［（11. 8～12. 8）N·m〕旋紧支点螺栓，如图9-218所示。

    8．装复柱塞组件
    （1）将垫圈和弹簧座装入柱塞再将油量调节环装入柱塞。注意：油量调节环有小孔的一端必须朝向凸轮盘。
    （2）将柱塞组件和柱塞调整垫片按图9-218所示装入泵体，并使调速杆组件下方的支点插入柱塞油量调节环控制孔内。
    （3）使凸轮盘上的传动销插入柱塞底部的传动槽。
    （4）将柱塞弹簧放在弹簧座上。
    9．装复分配器盖组件
    （1）将O形密封圈装入分配器盖。
    （2）在导向杆上涂上润滑脂，将导向杆、垫片和弹簧上座装在分配器盖上。
    （3）将涂有润滑脂的调速杆支撑弹簧装在分配器盖上。

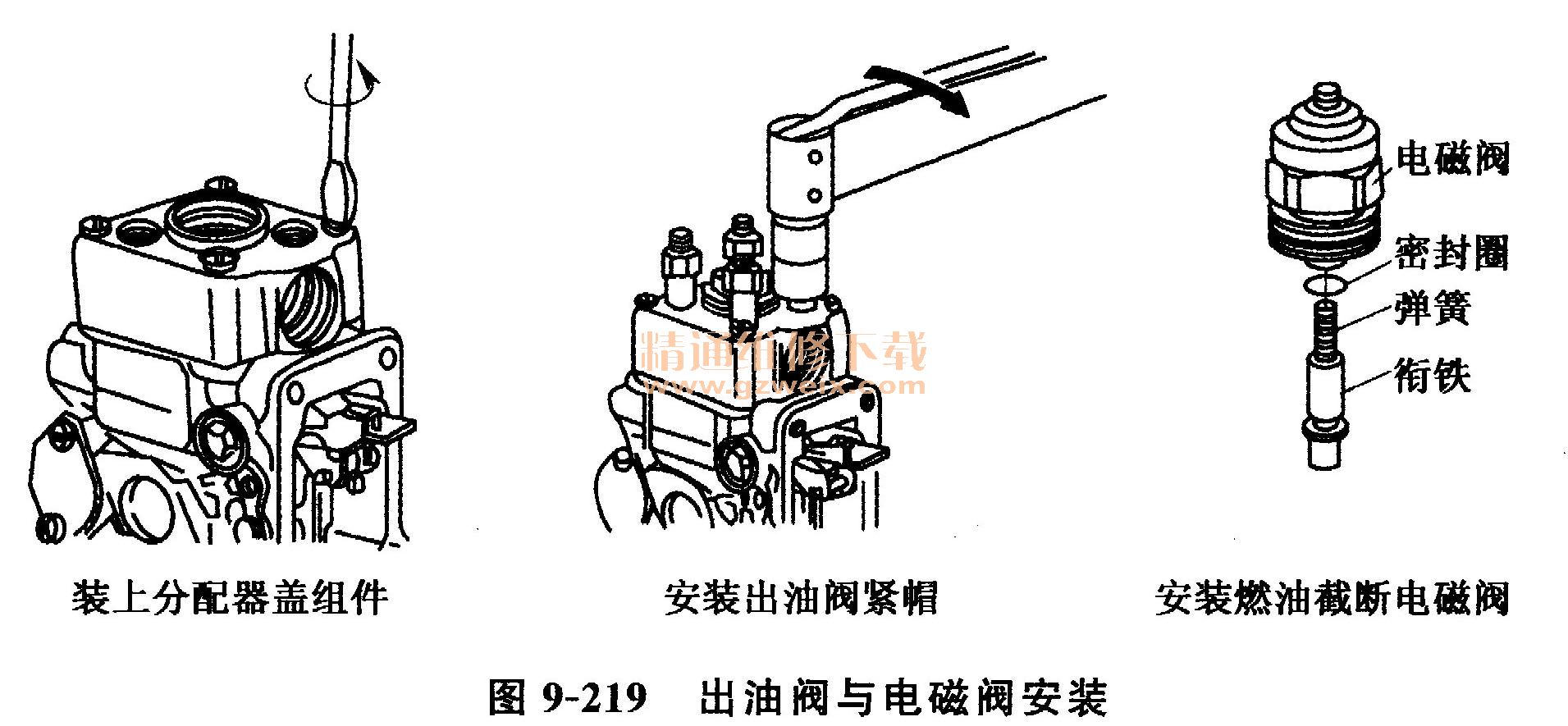

    （4）将分配器盖组件装入泵体，以（11. 8～12.8）N·m的力矩旋紧分配器盖固定螺钉，装复分配器盖组件如图9-219所示。注意：调速杆下的控制支点必须插入油量调节环控制孔内，导向杆必须完全地插入弹簧座导向孔内。

    （5）操纵调速杆，检查油量调节环，油量调节环应滑动灵活。
    （6）将O形密封圈装在分配器螺塞上。
    （7）用套筒扳手以（68. 6～78. 4）N·m的力矩旋紧分配器盖螺塞。
    （8）将出油阀垫片、出油阀偶件、出油阀弹簧分别装入分配器盖。
    （9）以（39. 2±4. 9）N·m的力矩旋紧出油阀紧帽，如图9-219所示。
