（二）VE型转子分配泵的装复
    1．装复输油泵

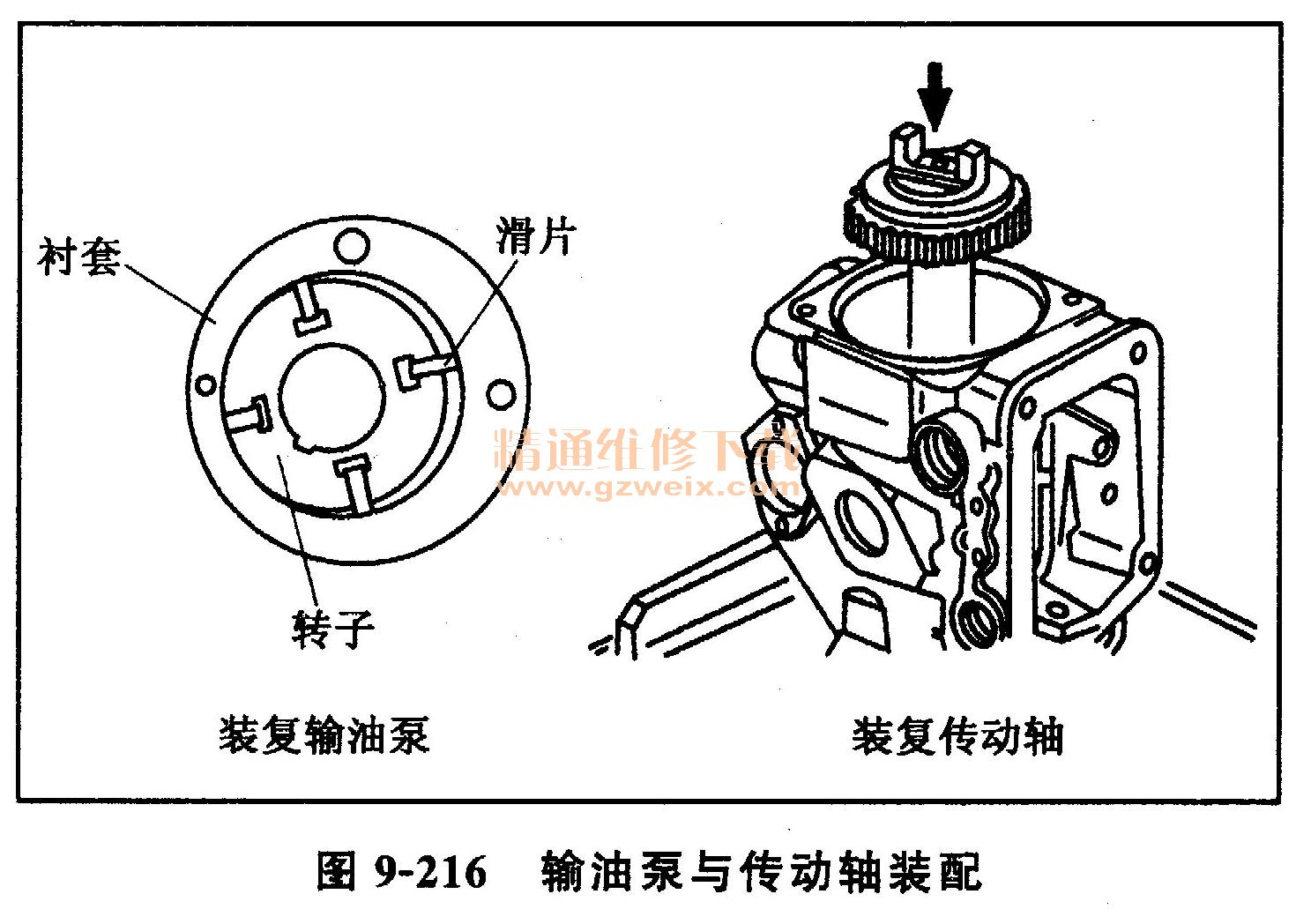

    （1）首先装回各个滑片。注意：滑—片有槽的一端应朝向转子内部，如图9-216左图所示。转动转子时，滑片与转子之间应滑动自如，滑片与衬套之衬套间也不应有阻滞现象。
    （2）将输油泵盖和输油泵组件安放在输油泵安装架上。
    （3）查阅喷油泵金属牌鉴别号码，确定油泵的工作旋转方向（顺时针或逆时针），以此确定输油泵的安装方向。注意：如果喷油泵是顺时针工作图9-216输油泵与传动轴装配的，则必须使衬套较宽的一边在油泵左侧的位置（从泵的前面看）。如果喷油泵是逆时针工作的，则必须使衬套较宽的一边在油泵右侧的位置（从泵的前面看）。如装反，将会出现输油方向相反的故障。
    （4）将喷油泵泵体从输油泵组件上滑入，罩住输油泵组件（将泵体套在输油泵及安装架上）。
    （5）检查衬套出油孔和输油泵盖上的出油孔是否对齐（出油孔必须朝向油泵的上端）。
    （6）按（2.6±0. 5）N·m的力矩，拧紧输油泵盖固定螺钉。
    2．装复传动部分
    （1）将调速器传动齿轮装在传动轴上，齿轮有台阶的一边必须朝向传动轴带传动块的一腼。
    （2）在齿轮内装上橡胶减振块。
    （3）将垫圈和输油泵半圆键装在传动轴上。
    （4）转动传动轴，使传动轴上的半圆锥与输油泵键槽呈一直线。
    （5）将传动轴装入泵体，如图9-216右图所示，并使传动轴上的半圆键插入输油泵转子的键槽内。注意：安装中，如果半圆键伸出，可用镊子夹住。装复时不要损坏输油泵盖。

    （6）用专用工具将带O形密封圈的调节阀装入泵体。按（22.1±2.6）N·m的力矩拧紧调节阀。
    3．装复滚轮架组件
    （1）将滚轮、滚轮衬套、滚轮销和垫圈装入滚轮架。注意：垫圈有凸面的一面和滚轮有大倒角的一面必须朝向滚轮架的外侧。
    （2）将滚轮架销装在滚轮架上，使滚轮架销朝向正时活塞，将滚轮架组件装入泵体内，如图9-217所示。

    4．装复正时活塞和滑座
    （1）将滑座装入正时活塞上的座孔内，转动滑座使滑座上的销孔与正时活塞上的销孔
对齐。
    （2）将正时活塞装入泵体，并使销孔朝向滚轮架销，装入正时活塞。注意：如喷油泵是顺时针旋转的，正时活塞低压的一端（弹簧端）朝右边（从油泵的前面看）。如喷油泵是逆时针旋转的，正时活塞低压的一端朝左边。
